4 Управление

Logamax plus – 6720844901 (2015/09)

4 Управление

В этой инструкции по эксплуатации приводится описание

управления котлом. В зависимости от установленного пульта

управление некоторыми функциями может отличаться от этого

описания. Поэтому пользуйтесь также инструкцией по эксплуатации

пульта управления.

Возможно применение следующих пультов управления:

• Установленный в котёл пульт управления с регулированием по

наружной температуре ( рис. 6).

• Отдельно смонтированный пульт управления с регулированием

по наружной температуре.

• Пульт управления с регулированием по комнатной температуре.

▶ Настройте пульт управления согласно его инструкции по

эксплуатации.

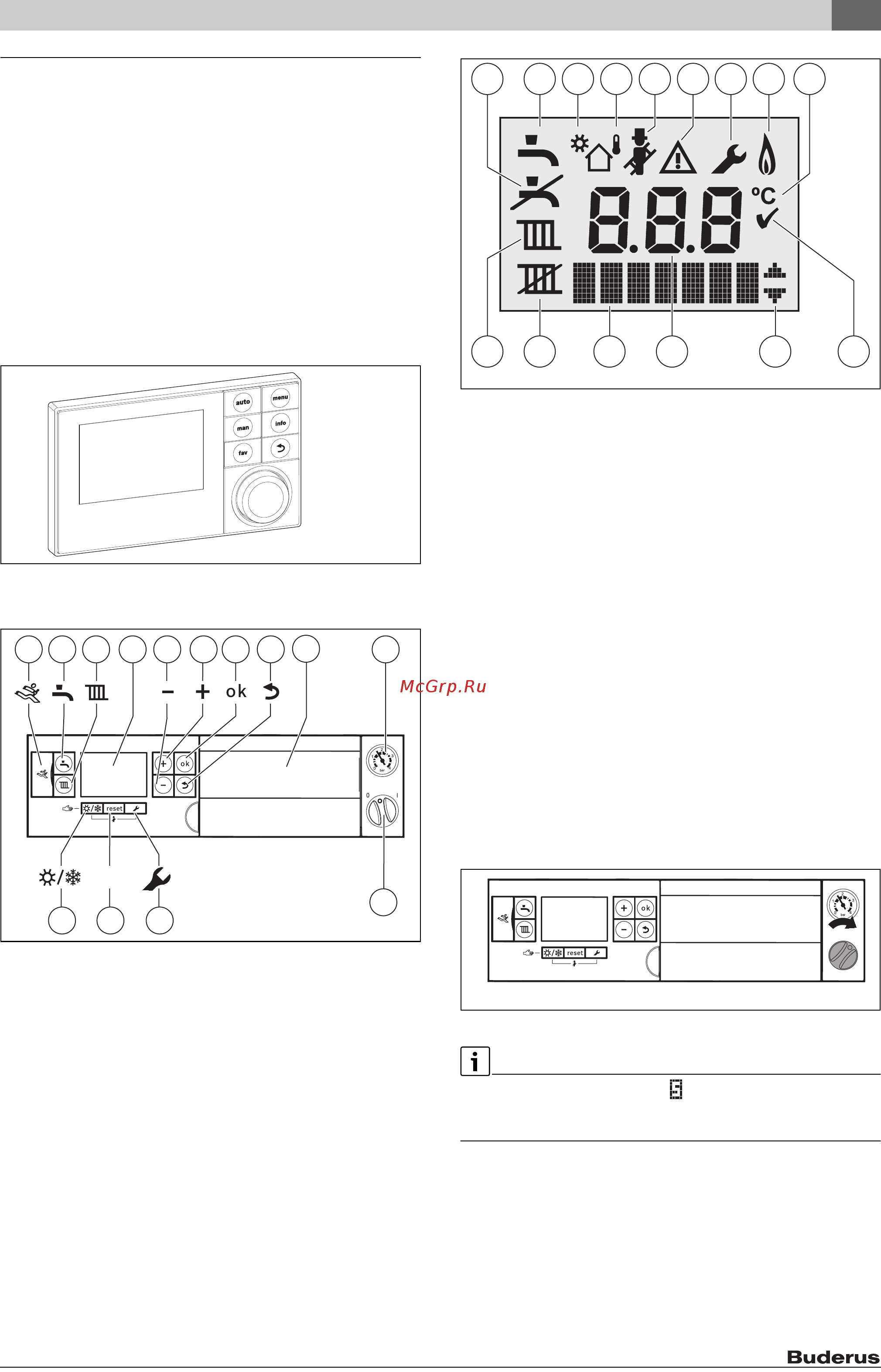

Рис. 5 Пульт управления Logamatic RC300

4.1 Панель управления

Рис. 6 Панель управления с открытой крышкой

[1] Диагностический разъём

[2] Кнопка «Горячая вода»

[3] Кнопка «Отопление»

[4] Дисплей

[5] Кнопка –

[6] Кнопка +

[7] Кнопка ok

[8] Кнопка "Назад"

[9] Разъём для пульта управления с регулированием по

наружной температуры

[10] Манометр

[11] Пусковой выключатель

[12] Сервисная кнопка

[13] Кнопка сброса (reset)

[14] Кнопка лето/зима

Рис. 7 Показания на дисплее

[1] Горячее водоснабжение заблокировано (защита от

замерзания)

[2] Горячее водоснабжение работает

[3] Работа солнечного коллектора

[4] Работа по наружной температуре (система управления с

датчиком наружной температуры)

[5] Режим "Трубочист"

[6] Неисправность

[7] Сервисный режим

[8] Работает горелка

[9] Единицы измерения температуры

[10] Сохранение выполнено успешно

[11] Индикация других подменю/сервисных функций, возможно

пролистывание кнопками со стрелкой

[12] Буквенно-цифровая индикация (например, для температуры)

[13] Текстовая строка

[14] Летний режим

[15] Режим отопления

4.2 Включение котла

▶ Включите котёл пусковым выключателем.

Загорается дисплей и через некоторое время показывает

температуру котла.

Рис. 8 Включение котла

Если на дисплее появляется знак , то котёл 15 минут работает с

минимальной теплопроизводительностью, чтобы заполнить

конденсатный сифон в котле.

6 720 807 316-00.1O

reset

0 010 005 874-001

13 12 14 15

2 3 4 8 7 6 9 5

0 010 005 877-001

0 010 006 203-001
