Buderus Logano plus GB312-200 [4/12] При установке насоса размер a 560

Установка оборудования

Каскадное трубное соединение Logano plus GB312 - Оставляем за собой право на изменения!4

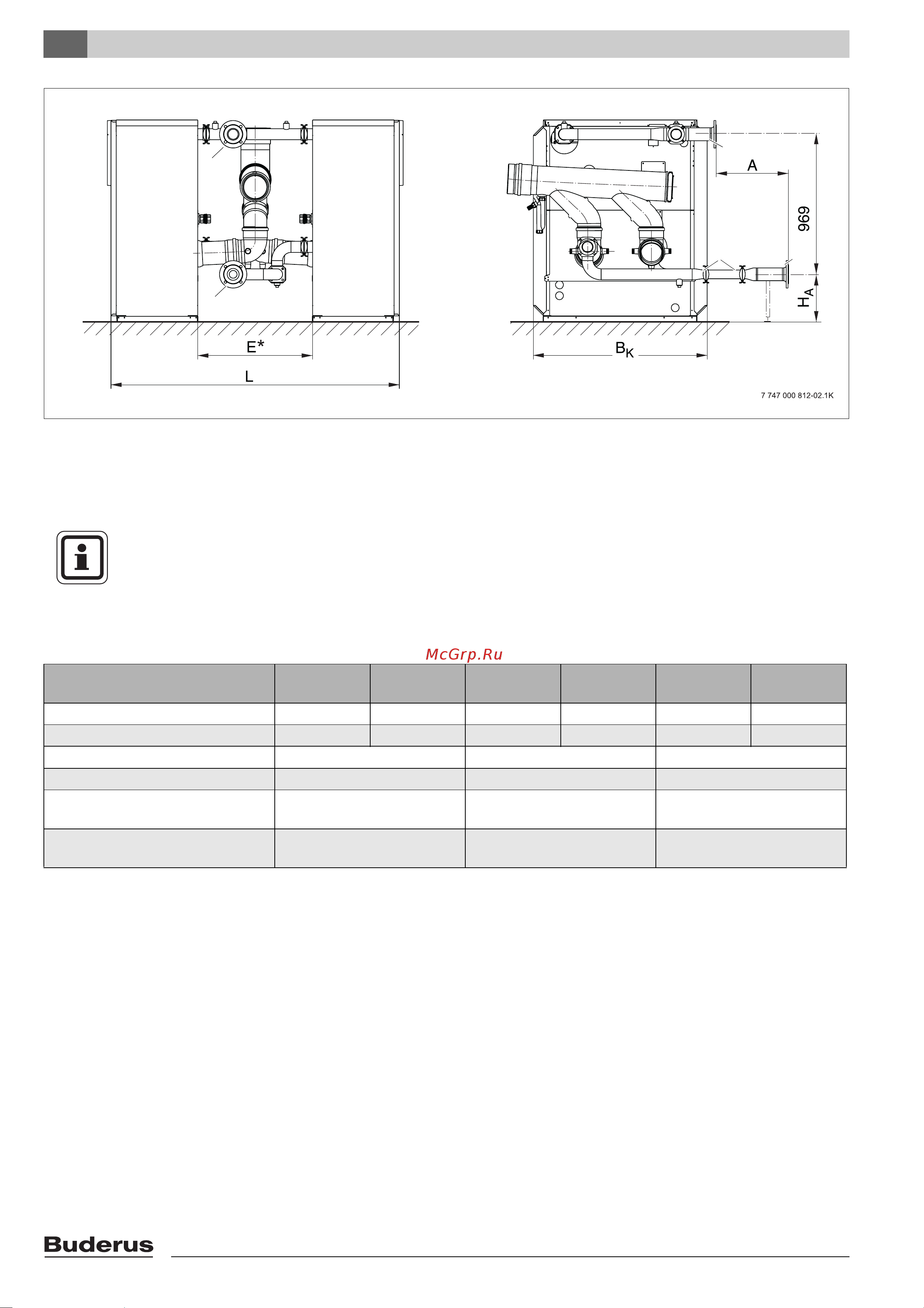

Рис. 2 Размеры каскадного трубного соединения GB312

* При установке запорных вентилей (приобретаются дополнительно) для мощности 90 - 120 кВт к E прибавляется 108 мм,

для 160 - 280 кВт к E прибавляется 138 мм.

При установке насоса размер A = 560.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Учтите, что при установке запорных

вентилей на подающую VK и обратную

RK линии размер E увеличивается

(см.E* на рис.2).

Типоразмер котла 2 x 90 кВт

(2 x 4 секц.)

2 x 120 кВт

(2 x 4 секц.)

2 x 160 кВт

(2 x 5 секц.)

2 x 200 кВт

(2 x 6 секц.)

2 x 240 кВт

(2 x 7 секц.)

2 x 280 кВт

(2 x 8 секц.)

E 642 (750)* 642 (750)* 795 (933)* 935 (1073)* 935 (1073)* 935 (1073)*

L 1842 1842 1995 2135 2135 2135

994 1202 1410

339 330 330

Фланец VK/RK (рис.2, поз.1

) DN65 (отверстия на

окружности Ø 130)

DN80 (отверстия на

окружности Ø 150)

DN100 (отверстия на

окружности Ø 170)

Фланец насоса (рис.2, поз.2) DN50 (отверстия на

окружности Ø 110)

DN50 (отверстия на

окружности Ø 110)

DN65 (отверстия на

окружности Ø 130)

Таб.2 Размеры каскадного трубного соединения GB 312 (размеры в мм)

* Размер в скобках нужно выдерживать при монтаже запорных клапанов (приобретаются дополнительно) (см. также рис.2).
