Монтаж трубных соединений
3
Каскадное трубное соединение Logano plus GB312 - Оставляем за собой право на изменения!7
3.2 Монтаж трубы подающей линии (часть 1) первого котла
z Снимите с подающей линии смонтированный на
заводе фланец.
z Обратный клапан (рис.5, поз.5) остается
установленным на подающей линии в
соответствии с направлением потока воды.
z Установите уплотнение (рис.5, поз.2) на
обратный клапан.
z Соедините четырьмя болтами (рис.5, поз.3) и
гайками (рис.5, поз.1) фланец трубы подающей
линии (рис.5, поз.6) с
фланцем подающей
линии на котле (рис.5, поз.4).
3.3 Монтаж трубы подающей линии (часть 2) на втором котле
z Снимите с подающей линии смонтированный на
заводе фланец.
z Обратный клапан (рис.6, поз.5) остается
установленным на подающей линии в
соответствии с направлением потока воды.
z Установите уплотнение (рис.6, поз.2) на
обратный клапан.
z Соедините четырьмя болтами (рис.6, поз.3) и
четырьмя гайками (рис.6, поз.1) фланец трубы
подающей линии (рис.6, поз.6)
с фланцем
подающей линии на втором котле (рис.6, поз.4).

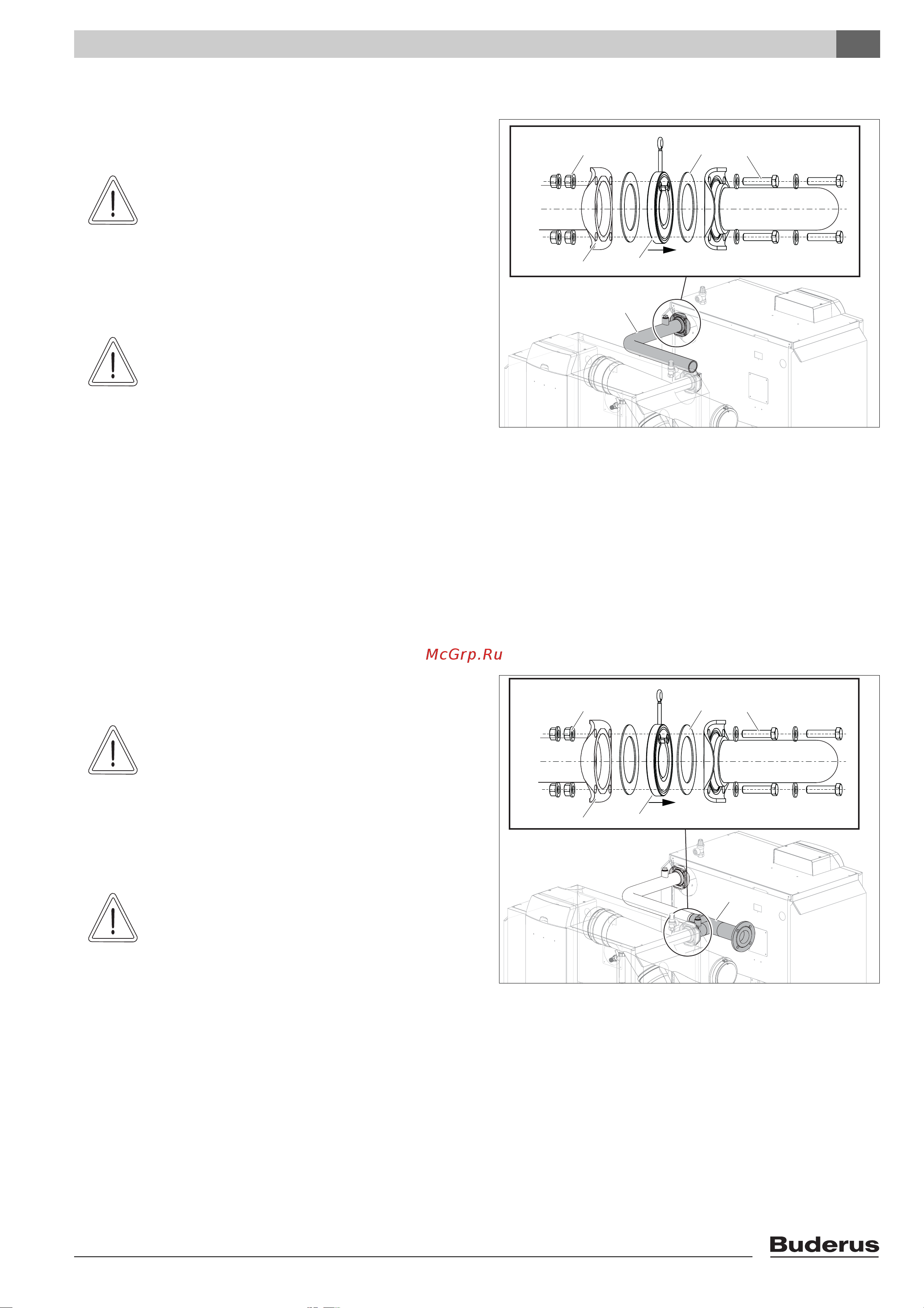

Рис. 5 Подключение подающей линии к первому котлу
Поз. 1: гайка (входит в поставку котла)
Поз. 2: уплотнение (входит в поставку котла)
Поз. 3: болт (входит в поставку котла)
Поз. 4: фланец на подающей линии котла
Поз. 5: обратный клапан (входит в поставку котла)
Поз. 6: труба подающей линии (часть 1)
13
4
5
2
6
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
При демонтаже фланца удерживайте
обратный клапан.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильного монтажа.
Учитывайте направление течения
воды через обратный клапан.
Клапан должен открываться в
направлении потока.
Рис. 6 Монтаж трубы подающей линии на втором
котле
Поз. 1: гайка (входит в поставку котла)
Поз. 2: уплотнение (входит в поставку котла)
Поз. 3: болт (входит в поставку котла)
Поз. 4: фланец на подающей линии котла
Поз. 5: обратный клапан (входит в поставку котла)
Поз. 6: труба подающей линии (часть 2)
1
3
4
5
2
6
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
При демонтаже фланца удерживайте
обратный клапан.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильного монтажа.
Учитывайте направление течения
воды через обратный клапан.
Клапан должен открываться в
направлении потока.
