9 Контрольные осмотры и техническое обслуживание
Logano plus GB402 – 6 720 804 421 (2012/09)
32
9.3.2 Проведение испытания на герметичность
▶ Закройте главный запорный кран подачи газа.
▶ Отверните на два оборота запорный винт контрольного ниппеля.
▶ Наденьте измерительный шланг U-образного манометра на
контрольный ниппель.
▶ Откройте главный запорный кран подачи газа, определите и
запишите давление.
▶ Закройте главный запорный кран подачи газа и через одну минуту
снова определите давление.
▶ Из разности этих значений определите падение давления за
минуту.
По определённому таким образом падению давления за минуту и по
контрольному объёму (V
контр
), пользуясь приведённой далее
диаграммой ( рис. 41) определите, может ли ещё использоваться
эта газовая арматура.

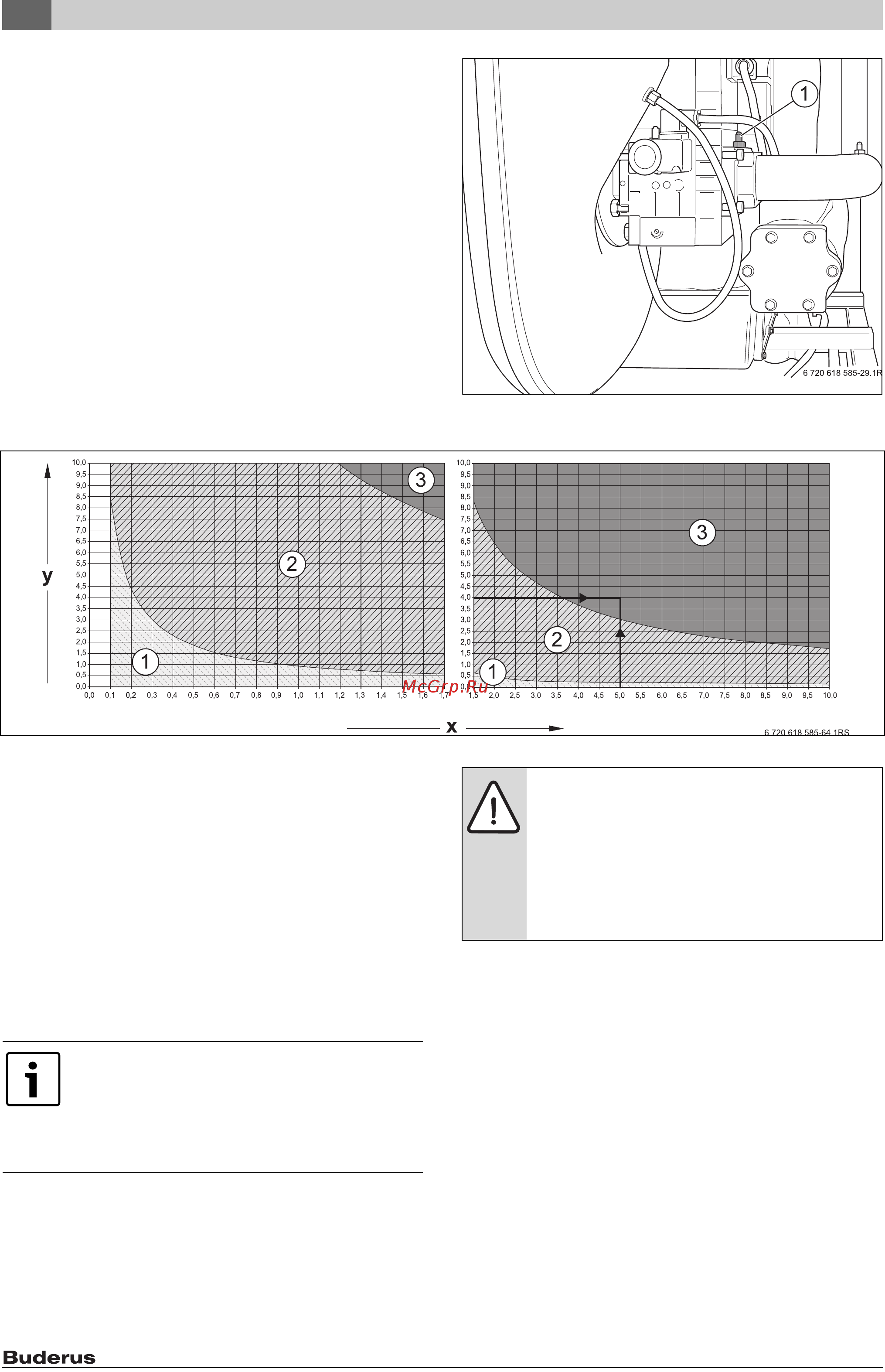

Рис. 40 Проверка внутренней герметичности
[1] Контрольный ниппель
Рис. 41 Допустимое падение давления за одну минуту при контроле внутренней герметичности с имеющимся давлением газа
[x] Контрольный объём, л
[y] Падение давления за одну минуту, мбар
[1]
Область "арматура герметичная" = действует для новых систем
[2] Область "арматура достаточно герметичная" =
арматура применяется без ограничений
[3] Область "арматура негерметичная" =
арматура не допускается к применению
>> выполните проверку, как описано далее
[]
[] Пример: контрольный объём (V
контр
) 5 литров и падение
давления
4 мбар/мин = область 3 "арматура негерметичная" = арматура
не допускается к применению >> выполните проверку, как
описано далее
Если точка с контрольным объёмом (V
контр
) и падением давления за
одну минуту лежит в области "арматура негерметичная" (см.
пример), то нужно выполнить проверку, как это описано ниже.
▶ Проверьте все соединения проверяемого участка трубопровода
пенообразующим средством для определения утечек.
▶ При необходимости загерметизируйте место утечки и повторите
проверку.
▶ Если не обнаружено утечек, то газовую арматуру нужно заменить.
Завершение испытания на герметичность
▶ Снимите шланг.
▶ После завершения замеров заверните винт в измерительный
ниппель.
▶ Проверьте герметичность измерительного ниппеля.
Если при контрольном объёме (V
контр
) < 1 л определено
сильное падение давления > 10 мбар/мин
, то нужно
увеличить контрольный объём (V
контр
). Для этого
нужно добавить трубопровод до следующего
запирающего устройства и повторить проверку с
новым контрольным объёмом (V
контр
).
OПACHO: возможно повреждение оборудования
из-за короткого замыкания!
▶ При распылении средств для определения утечек
не направляйте струю на провода, штекеры и
электрические соединения, не допускайте
попадания капель на них.
▶ Перед определением мест утечек укройте
чувствительные приборы.
