Buderus S131-15 H [10/32] Переделка дверей

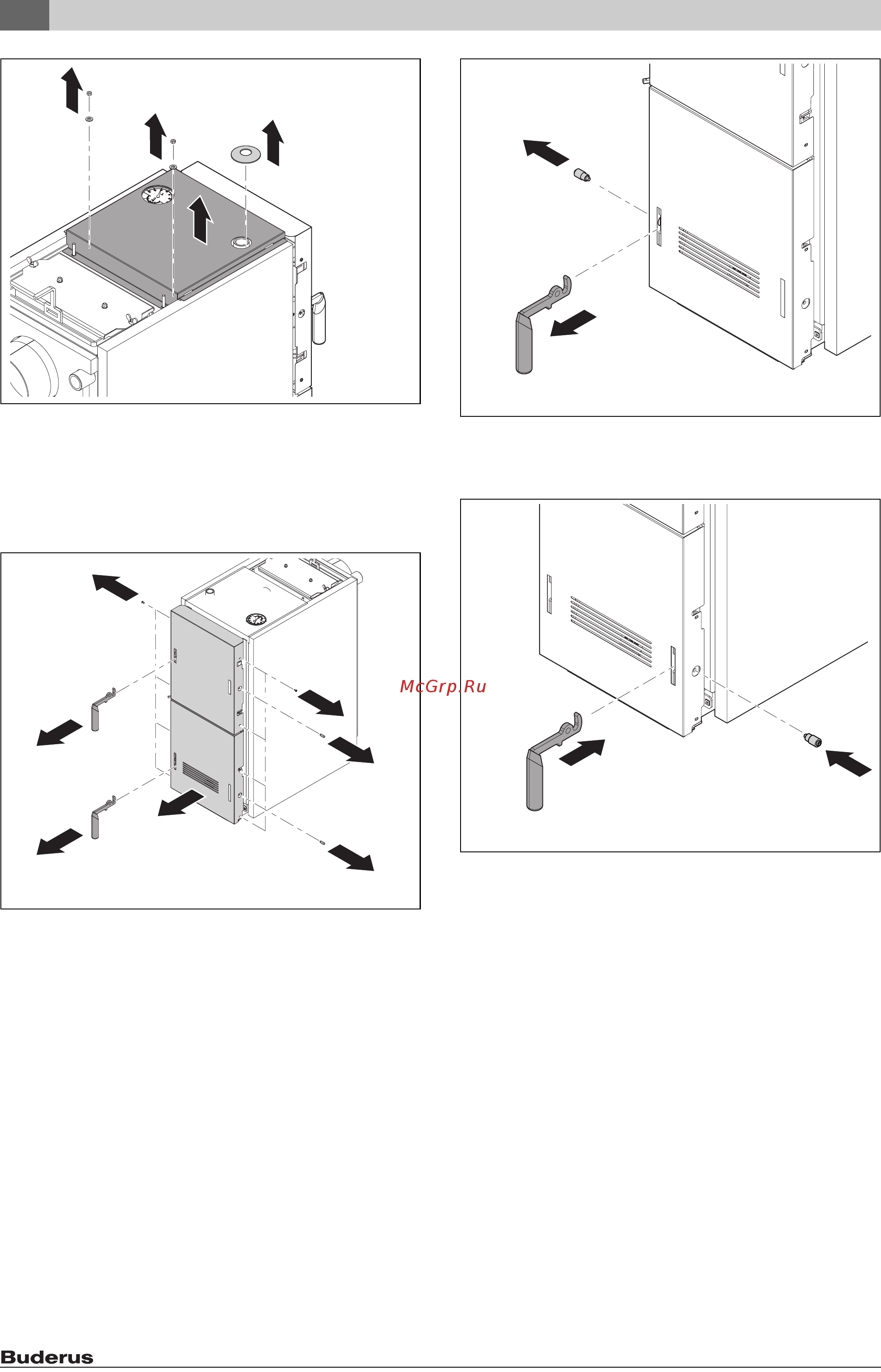

![Buderus S131-15 H [10/32] Переделка дверей](/views2/1251271/page10/bga.png)
6 Монтаж/демонтаж
Logano S131-15 H – 6720842501 (2015/05)
10
Рис. 7 Снятие крышки котла
6.2.2 Демонтаж облицовки двери
▶ Удалите штифты облицовки двери [1].
▶ Удалите ручки дверей [2].
▶ Отверните винты облицовки двери [3].
▶ Снимите облицовку двери [4].
Рис. 8 Снятие облицовки двери
6.3 Переделка дверей
▶ Отсоедините палец ручки на двери и выньте ручку.
Рис. 9 Снятие ручки двери
▶ Смонтируйте ручку с пальцем на противоположной стороне
двери.
Рис. 10 Перестановка ручки двери
0010006551-001
1.
2.
2.
3.
0010006552-001
1.
1.
3.
3.
2.
2.
4.
0010006572-001
1.
2.
0010006573-001
2.
1.
