8 Монтаж
Logano S131-15 H – 6720842501 (2015/05)
12
8 Монтаж
8.1 Указания по монтажу
Применяйте только оригинальные запчасти и дополнительное
оборудование от изготовителя. Изготовитель не несёт
ответственности за повреждения, возникшие в результате
применения запасных частей и дополнительного оборудования,
поставленных не изготовителем.
Минимальная температура обратной линии
Котёл должен работать с минимальной температурой обратной
линии 55 °C.
▶ Обеспечьте, чтобы эта температура поддерживалась
соответствующими способами (например, повышением
температуры обратной линии).
▶ Расход воды, проходящей через котёл, отрегулируйте так, чтобы
разность T между температурой воды в котле и температурой
обратной линии составляла 5...20 K (производительность
насоса).
8.2 Выполнение гидравлических подключений
УВЕДОМЛЕНИЕ:
Возможно повреждение оборудования из-за неплотных
соединений!
Механические напряжения сетевых кабелей могут стать причиной
неплотных мест.
▶ Подключайте сетевые кабели к котлу, свободными от
механических напряжений.
▶ Все подключения и соединения должны быть герметичны.
▶ В подающую линию котла на расстоянии > 0,5 м установите
предохранительный клапан и манометр.
Точное положение и размер выбираются в соответствии с
местными требованиями.
Подключите водопроводные трубы следующим образом:
▶ Подключите обратную линию к штуцеру RK.
▶ Подключите подающую линию к штуцеру VK.
▶ Установите кран для заполнения и слива воды (кран FE) в
резьбовое отверстие EL.
▶ Подключите термическую защиту ( глава 8.5, стр. 13).

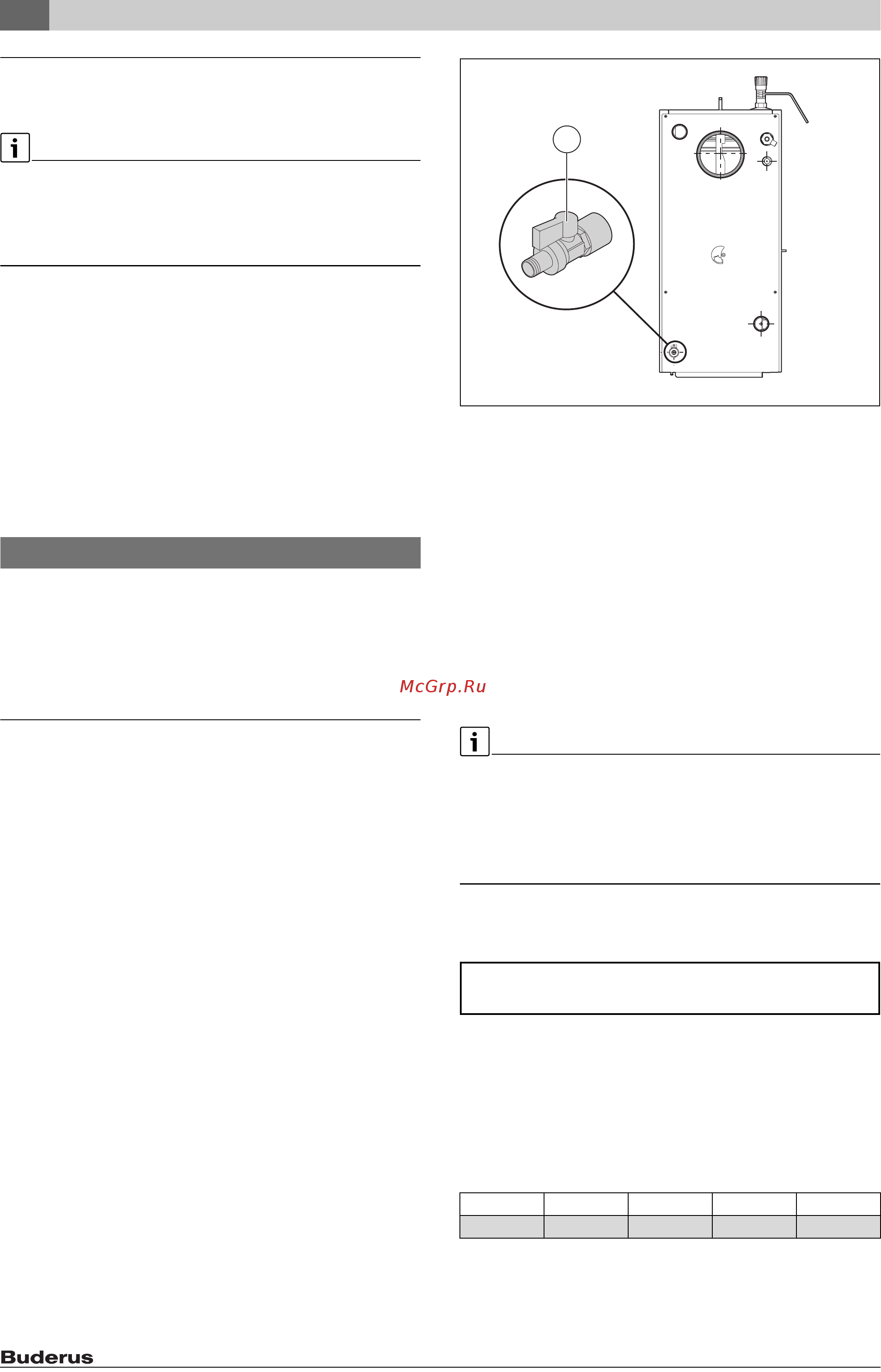

Рис. 12 Выполнение гидравлических подключений
[1] Кран для заполнения и слива
8.3 Используйте расширительный бак
При монтаже расширительных баков для котлов мощностью до
50 кВт действуют следующие принципы:
▶ Линия к расширительному баку должна быть как можно короче.
▶ Выполняйте линию к расширительному баку без запорной
арматуры и с возможностью расширения.
▶ Расширительный бак устанавливайте так, чтобы бак не
нагревался вследствие излучаемого тепла.
▶ Проверьте, соответствует ли давление газа в расширительном
баке рассчитанным значениям установки.
▶ Установите давление на входе расширительного бака на
необходимое давление в холодном состоянии.
Проверка расширительного бака, а также проверка давления на
входе должна выполняться не реже одного раза в год.
При правильном выбранном расширительном сосуде при рабочей
температуре в 10...90 °C разность давлений между холодной и
прогретой отопительной системой не должна составлять > 0,6 бар.
▶ Проверить разность давлений в ходе проверки отопления.
Рассчитать вместительность расширительного бака
Вместительность расширительного бака:
F. 1 Вместительность расширительного бака
B Разность давлений для котла со значением 0,5 бар
P1 Гидростатическое давление, абсолютное давление [бар]
V Повышенный объем воды во всей системе V = G x v
1,3 Коэффициент безопасности
G Масса воды в отопительном контуре
v Увеличение удельного объема воды при определенной
разности температур [дм³/кг]
Таб. 7 Увеличение удельного объема воды v при определенной
температуре горячей воды
T K 60 80 90
v дм³/кг 0,0224 0,0355 0,0431
0010006527-001
EL
RK
MV
VK
1
O13V
P1 B+
B
---------------------------
=
