Információk szakemberek számára
RC100 – 6720830581 (2015/06)8
4
4.3 Csatlakoztatási rajzok rendszerpéldákkal
A hidraulikus ábrázolás csak vázlatos, és egy lehetséges hidraulikus kapcsolásra ad
nem kötelező javaslatot.
Pl. ha a 4. ábra, az 61. oldalon egy rendszerpéldát szemléltet 2, zónamodulokkal és
melegvíz termeléssel rendelkező, direkt fűtési körre, a 2 RC100 és a MZ100
zónamodulok egyedi beállítása

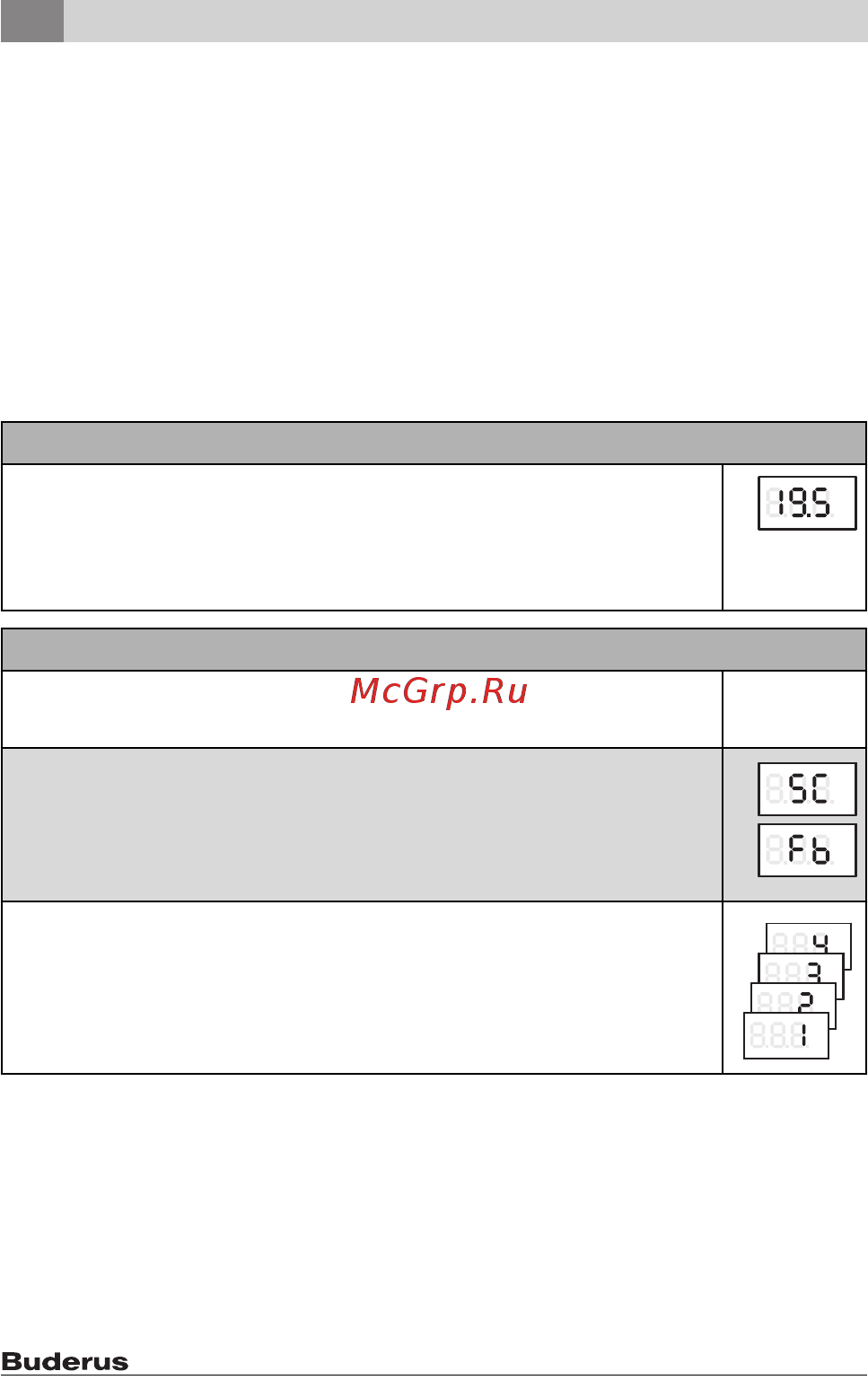

4.4 Üzembe helyezés
Első üzembe helyezés vagy üzembe helyezés reset után.
Egy fűtőkörös rendszerek (helyiség hőmérséklet szabályozó)
Rendszer bekapcsolása / RC100 visszaállítása.
A kapcsolat felépítése közben 3 vonás jelenik meg. A kapcsolat
sikeres felépítését követően a készülék a helyiség hőmérsékletet
jelzi ki.
Több fűtőkörrel rendelkező rendszerek (zónaszabályozó/távvezérlő)
Rendszer bekapcsolása / RC100 visszaállítása.
A kapcsolat felépítése közben 3 vonás jelenik meg.
Végezze el az A.1 = SC beállítást, majd nyugtázza azt
(zónaszabályozó).
-vagy-
Végezze el az A.1 = Fb beállítást, majd nyugtázza azt (távvezérlő)
Válassza ki a fűtőkört (HC = 1...4), majd nyugtázza a beállítást.
°C
°F
°C
°F
°C
°F
°C
°F
°C
°F
°C
°F
°C
°F
