Calorique Termix (накладной) [3/3] Установка температурного режима работы

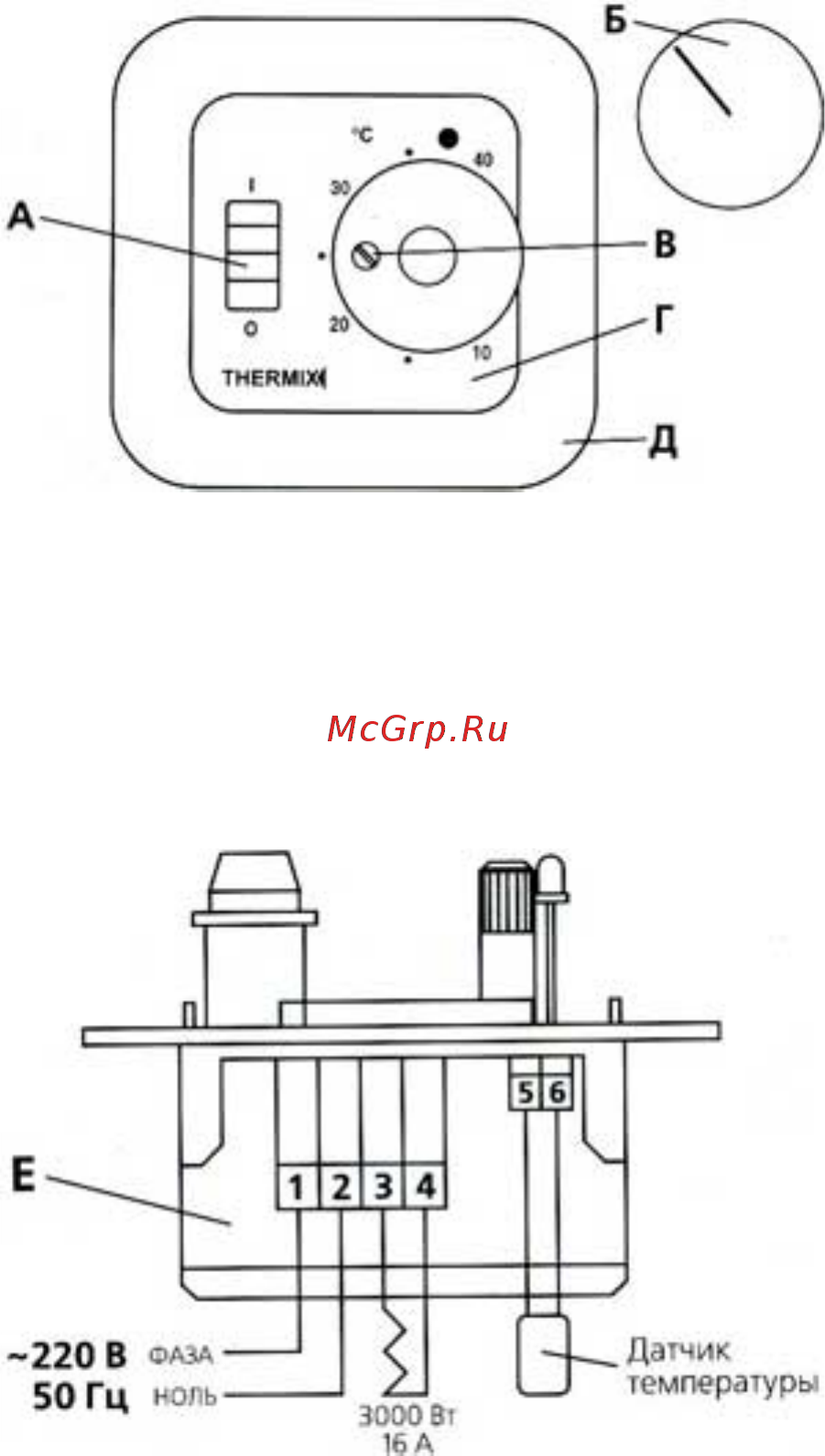

Рис. 1

В соответствии со схемой на корпусе Е (Рис. 2)

Рис. 2

произведите подключение «холодных» концов греющего кабеля, датчика температуры

пола, сети 220 В / 50 Гц. Провода должны быть надежно зажаты в клемме, рекомендуется

использовать таррированную отвертку. Крутящий момент 0,5+0,1 Н*м в соответствии с

ГОСТ 10434-82. При зажатии нескольких проводов в одну клемму используйте клеммные

наконечники. Установите регулятор в монтажную коробку. Сборку производить в

обратной последовательности, установив штрих ручки Б на 25

С. Протирать регулятор

необходимо мягкой, сухой салфеткой.

6. Установка температурного режима работы.

Ручку Б установите на 40

С - РТ001Н16 / 35

С - РТ001Н16М / 5

С -РТ001Н16Т,

выключатель в положение "I" при этом горит светодиод-индикатор красного цвета. По

достижении наиболее комфортной, на Ваш взгляд, температуры медленно вращайте ручку

Б против часовой стрелки до момента включения зеленого свечения диода. В течение

последующих 2-3 дней произведите более точную настройку обогрева / оттаивания

ступеней.
