Русский 4
2. ПОДГОТОВКА К МОНТАЖУ
При открытии блока или при перемещении блока после открытия не давите на детали
из полимерных материалов.
Обязательно проверьте заранее, что в установке используется хладагент R410A.
(При зарядке другим хладагентом блок может работать неверно).
• При монтаже наружного блока пользуйтесь руководством по монтажу, прилагаемым к наружному
блоку.
• Обеспечивайте сохранность всех элементов, необходимых для монтажа, вплоть до его окончания.
• Для защиты внутреннего блока от повре
ждений используйте упаковочные материалы,
защищающие блок после транспортировки и до начала монтажа.
• Определите путь транспортировки блока до места установки.
• При перемещении блока не вынимайте его из упаковки вплоть до доставки на место монтажа.
При необходимости распаковки блока до перемещения соблюдайте осторожность, чтобы не
по
вре
д
и
т
ь
его.
2-1 МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Перед установкой внутреннего блока обязательно прочтите данное руководство.
• Блок предназначен для установки в жилых помещениях, в коммерческих организациях и на
предприятиях легкой промышленности.
• Не используйте блок в местах с высоким содержанием соли в воздухе, например, на береговой
линии, или где имеются флуктуации напряжения, например, на промышленных предприятиях,
или где вибрирует основание, например, в а
в
т
о
мобилях
и морских су
дах.

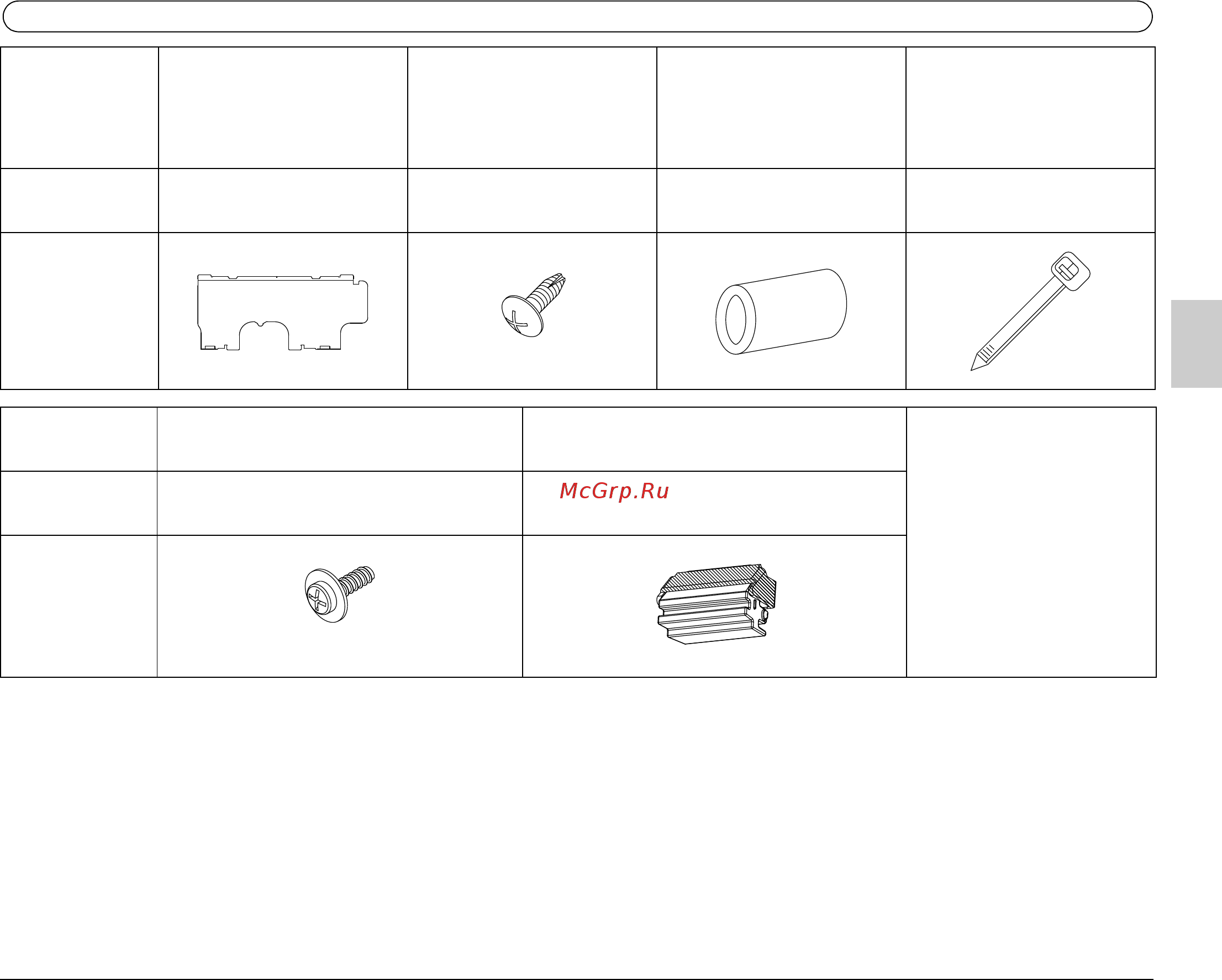

2-2 ПРИНАДЛЕЖНОСТИ
Проконтролируйте наличие перечисляемых ниже принадлежностей, прилагаемых к блоку.
Наимено-
вание
(1) Установочную
панель
(2) Становые
винты для
установочной
панели
(3) Изоляционная
лента
(4) Зажим
Количество 1 комплект 9 шт.1 шт.
1 большой
3 маленьких
Форма
M4 × 25L
Наимено-
вание
(5) Крепежные винты (6) Крышка винта
(Прочее)
• Руководство
по эксплуатации
• Руководство
по монтажу
Количество
2 шт.
(3 шт. для типа 100)
3 шт.
(только для типа 100)
Форма
M4 × 12L
Обеспечивайте сохранность всех элементов, необходимых для монтажа, вплоть до его окончания.
3P184443-9J_FM6.book Page 4 Wednesday, December 14, 2011 10:29 AM
