(4) Просуньте межблочную электропроводку, провод заземления и проводку удаленного

контроллера по направляющей для проводов через заднюю часть блока по направлению

к передней части.

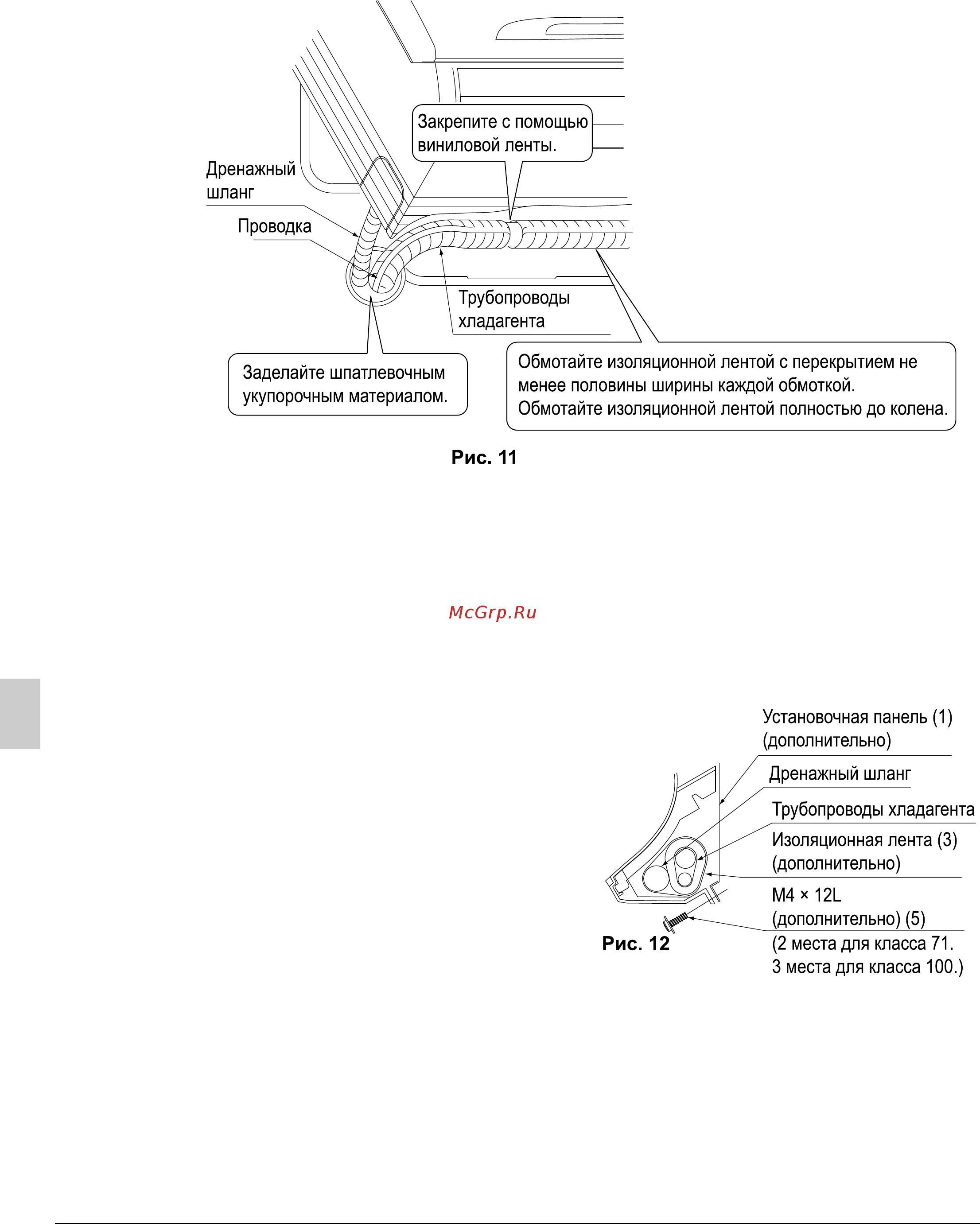

(5) Подсоедините трубопроводы. (См. раздел “6. РАБОТЫ С ТРУБОПРОВОДОМ ХЛАДАГЕНТА”

и Рис. 11)

• Электрические провода между блоками следует прикрепить к трубке хладагента виниловой

лентой.

• Заделайте сквозное отверстие для трубопровода шпатлевочным укупорочным материалом.

(6) Надавите на оба нижних конц

а внутреннего блока двумя руками и наденьте рукоятку

на задней крышке внутреннего блока на установочную панель (1). (См. Pис. 10)

• Уберите буферный материал, подставленный при выполнении шага (3).

•

Следите за тем, чтобы проводка блоков, проводка заземления и проводка удаленного

контроллера не защемлялись внутри внутреннего блока.

 При креплении внутреннего блока винтами

• Снимите лицевую решетку. (См. рис. 8)

• Прикрепите внутренний блок к установочной панели (1)

с помощью крепежных винтов (5). (См. рис. 12)
