Русский 10

< Порядок присоединения лицевой решетки (только для класса 100) >

Установите крышку винта (6), поставляемую с узлом выпуска воздуха. (3 места)

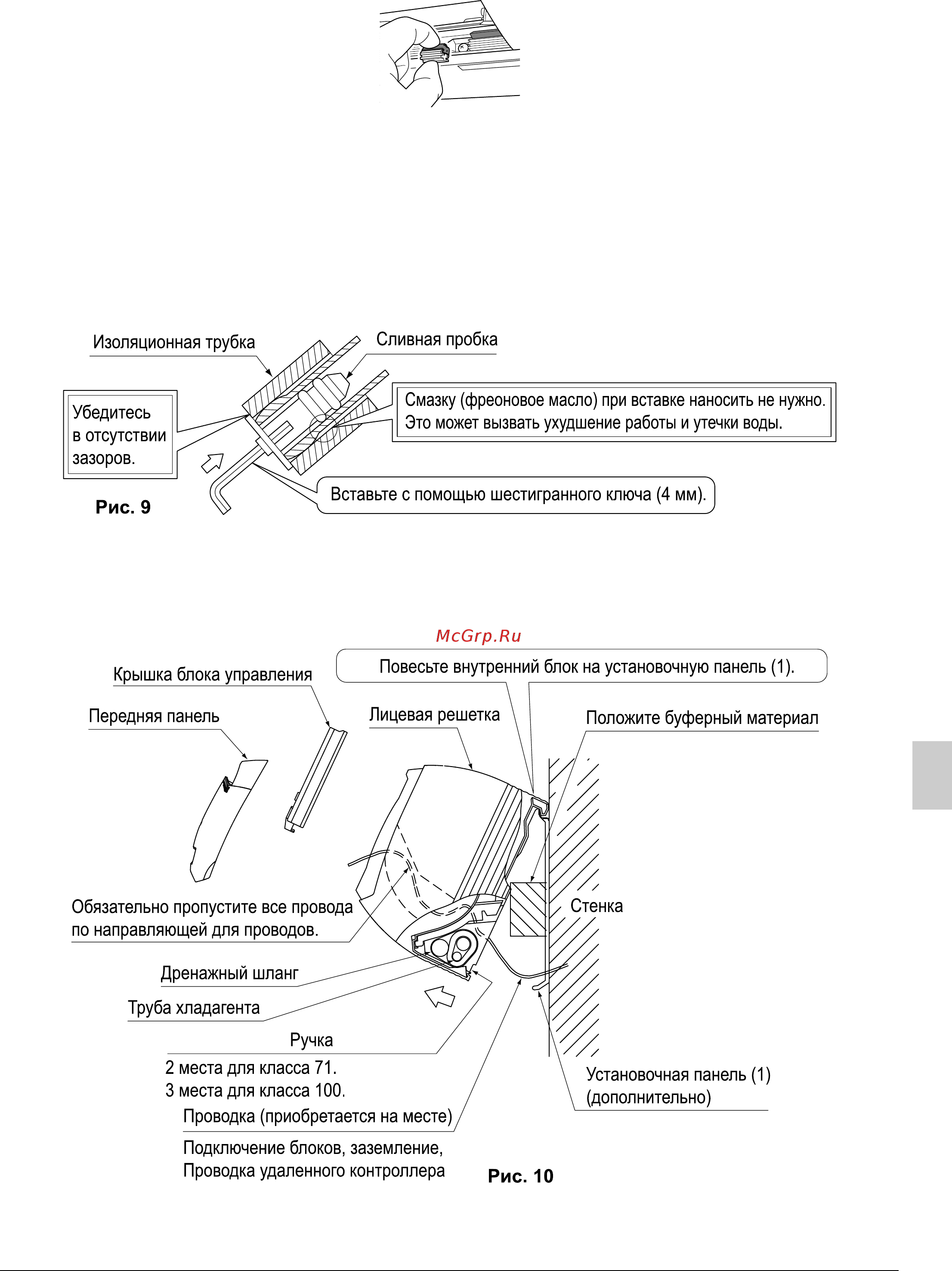

• Снимите сливную пробку, изоляционные трубки и дренажный шланг с дренажного поддона

и переместите их. (См. рис. 9)

•

Заблаговременно подсоедините локальный трубопровод хладагента таким образом, чтобы он

совпадал с отметками жидкостной трубы и газовой трубы, высеченными на установочную панель (1).

< Перемещение дренажного шланга и сливной пробки >

(1) Снимите сливную пробку и изоляционную трубку.

(2) Выверните установочные винты дренажного шланга и вытяните дренажный шланг.

(3) Переместите сливную пробку и изоляционную трубку на правую сторону.

(4) Переместите дренажный шланг на левую сторону и закрепите шланг установочными винтами.

Если не заменить дренажный шланг, то вода может накапливаться внутри блока. Накопи

вшийся шлам

может забить шланг и вызвать утечку воды.

(3) Повесьте внутренний блок на установочную панель. (См. Pис. 10)

• Использование буферного материала между стеной и внутренним блоком в данный момент

упростит работу.

Вывод трубы справа, снизу справа и сзади справа

• Подведите дренажный шланг и трубопровод для хладагента к ст

ене.
