9 Русский
(3)
Открутите винт крышки блока управления и потяните рукоятку на себя.
(2) Расположите трубу в том направлении, в котором
она будет выведена.
Вывод трубы справа, снизу справа и сзади справа

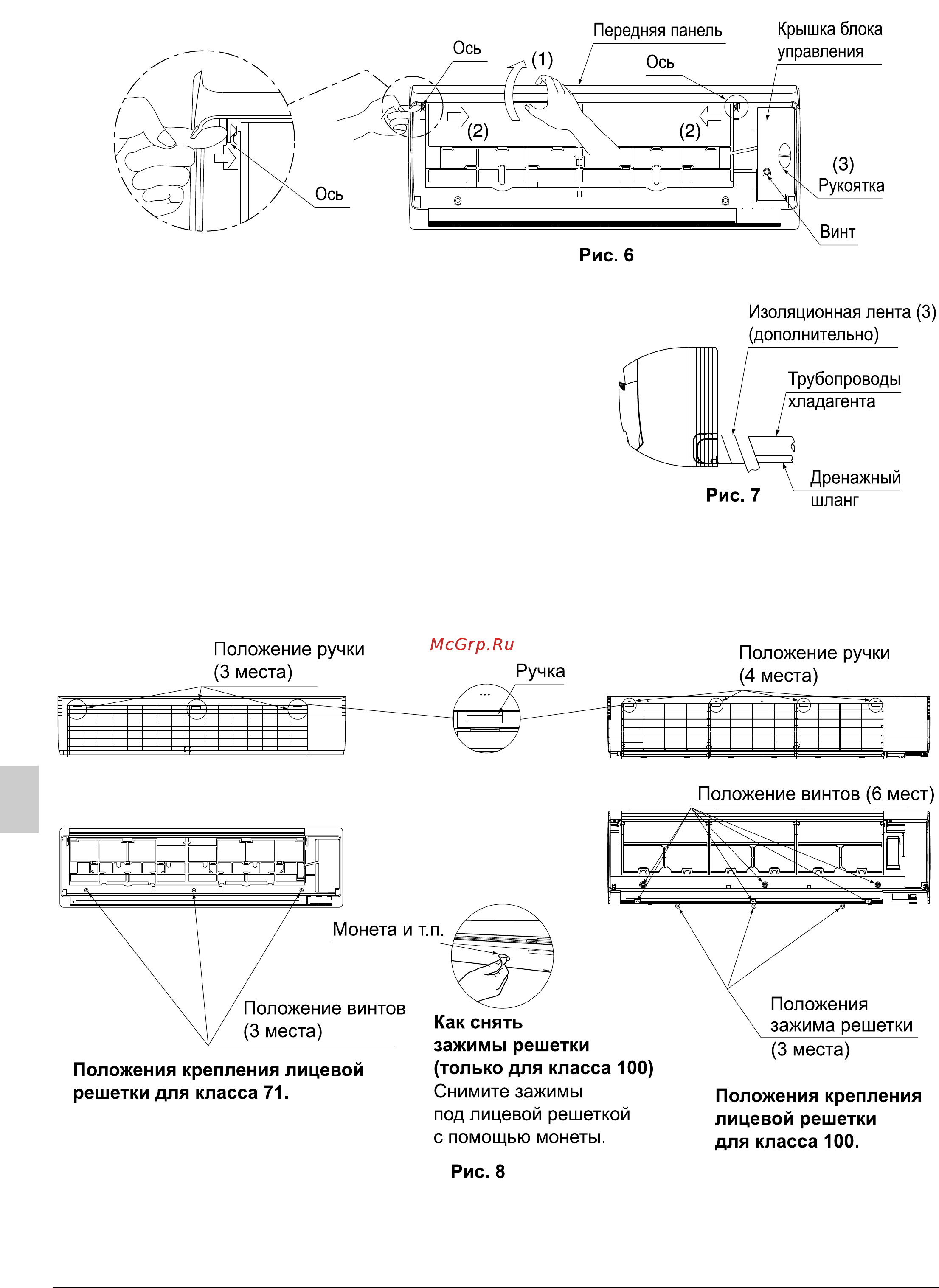

(См. рис. 7)
• Обмотайте дренажный шланг и трубопровод для
хладагента изоляционной лентой (3) таким образом, чтобы
дренажный шланг располагался под трубопроводом для
хладагента.
Вывод трубы слева, снизу слева и сзади слева
• Снимите лицевую решетку. (См. рис. 8)
< Правила снятия лицевой решетки >
(1) Выверните винты зажимов и выступов крепления лицевой решетки.
(2) Снимите лицевую решетку.
