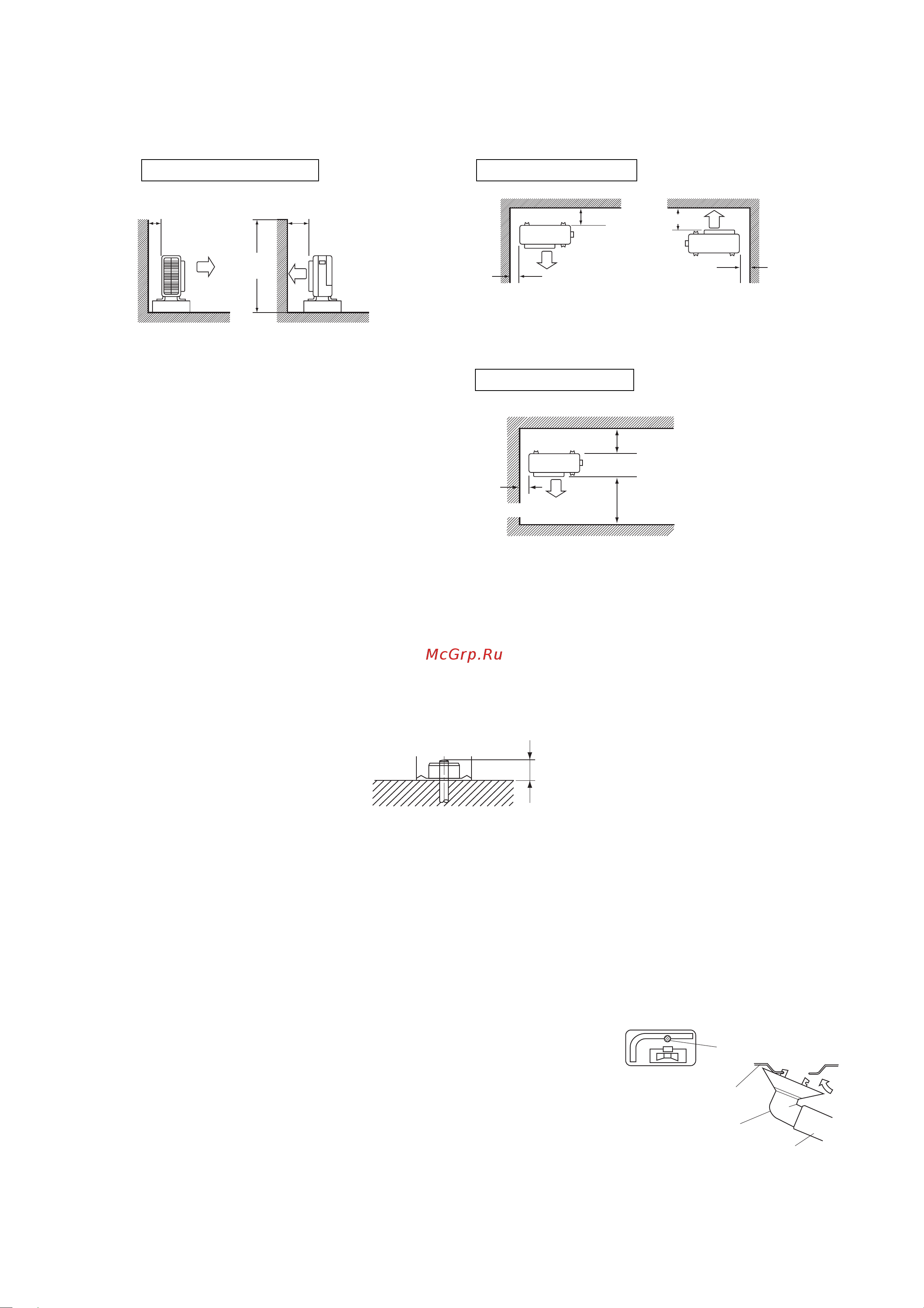

5 Русский
Правила монтажа
• Если на пути впуска воздуха или потока выходящего воздуха наружного агрегата есть стена или другое препятствие,
выполните следующие действия по монтажу.
• Для всех описанных ниже схем установки высота стены на стороне выпуска должна быть не более 1200 мм.
Меры предосторожности при установке
• Проверьте прочность и горизонтальность площадки для установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
• Согласно фундаментному чертежу надежно закрепите агрегат фундаментными болтами. (Подготовьте 4 комплекта
фундаментных болтов М8 или М10, гаек и шайб, приобретаемых по месту установки.)
• Оптимально будет ввинтить фундаментные болты, оставив 20 мм над
поверхностью фундамента.
Монтаж наружного агрегата
1. Монтаж наружного агрегата
1)
При монтаже наружного агрегата см. разделы "Предостережения относительно выбора места монтажа" и "Монтажный
чертеж наружного агрегата".
2) Если требуются дренажные работы, выполните представленную ниже процедуру.
2. Дренажные работы
1)
Для слива используйте сливную пробку.
2) Если дренажное отверстие закрыто основанием для монтажа или
поверхностью пола, поместите под опоры наружного агрегата
дополнительные подкладки высотой не менее 30 мм.
3)
В холодных зонах не используйте дренажный шланг для наружного агрегата.
(В противном случае сливаемая вода может замерзнуть, что приведет
к уменьшению теплопроизводительности.)
Больше 50
Направление
потока воздуха
1200 или
меньше
Больше 100
Больше 50 Больше 50
Больше
100
Больше 150
Вид сверху
Вид сбоку
Вид сверху
Больше 150
Больше 300
Больше 50
единицы измерения: мм
Стена с одной стороны Стены с двух сторон
Стены с трех сторон
20
Дренажное отверстие
Нижняя рама
Сливная пробка
Шланг (имеется в продаже,
внутренний диаметр 16 мм)
