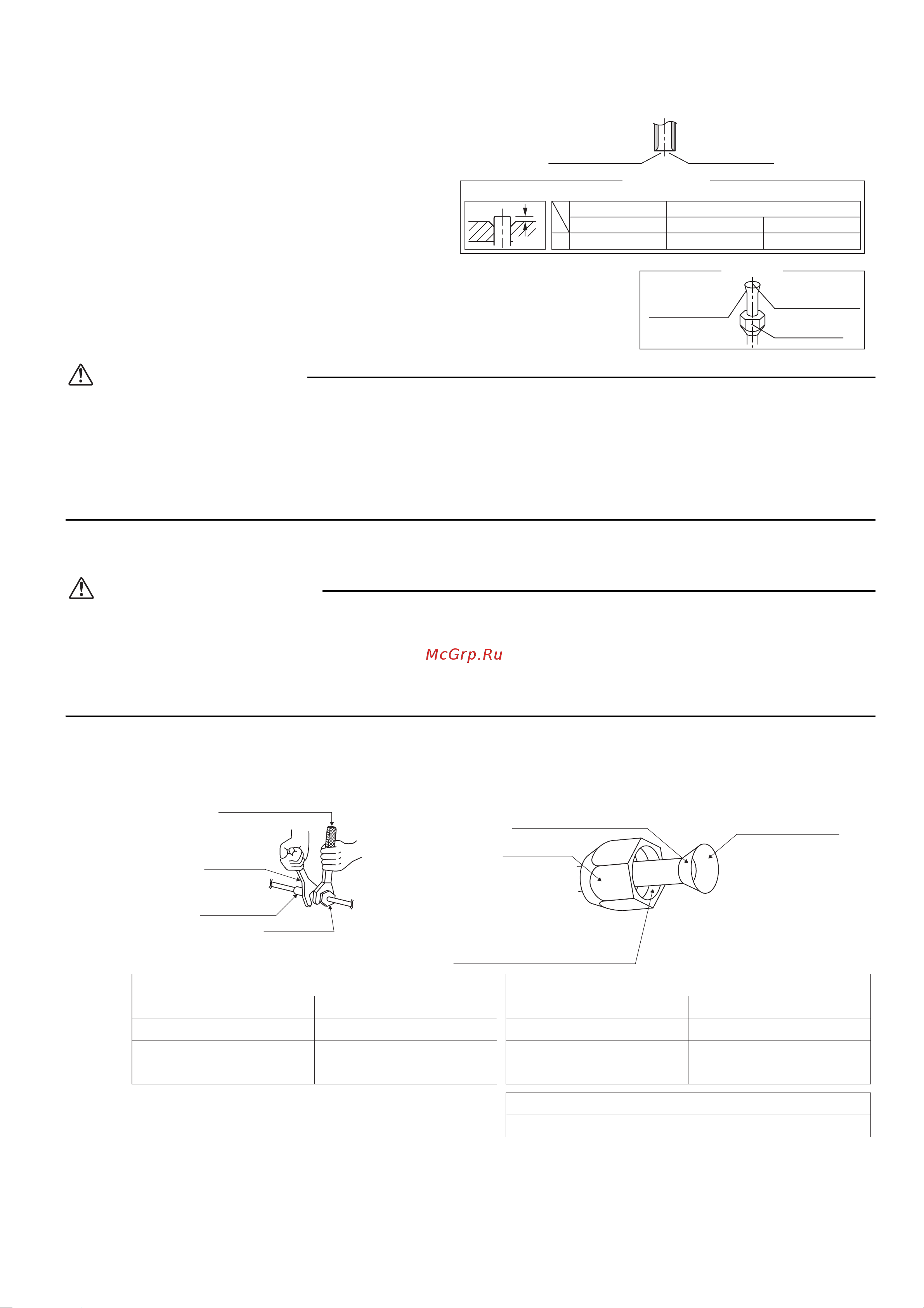

Монтаж наружного агрегата
3. Развальцовка конца трубы
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
ПРЕДУПРЕЖДЕНИЕ
• Не применяйте на развальцованной детали минеральное масло.
•
Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы агрегатов.
• Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе
сагрегатом.
• Для обеспечения гарантии срока службы данного агрегата R410A на него не допускается установка осушителя.
• Осушающий материал может расплавить и повредить систему.
• Неполная развальцовка может привести к утечке газообразного хладагента.
4. Рекомендации по монтажу труб хладагента
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за ухудшения
свойств при старении.)
• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.
(Используйте фреоновое масло для R410A.)
• При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных гаек
и утечку газа.
• Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их
с помощью динамометрических ключей.
A
A
(Отрежьте точно под
прямым углом.)
Удалите заусенцы.
Установите точно в положение, показанное ниже.
Развальцовка
Инструмент
Контроль
На внутренней
вальцовочной
поверхности
не должно быть
трещин.
Конец трубы должен
быть развальцован
равномерно до абсолютно
круглой формы.
Убедитесь, что
накидная гайка
установлена.
0–0,5 мм
Зажимного типа
Вальцовочный
инструмент для R410A
1,0–1,5 мм
Зажимного типа (жесткого типа)
1,5–2,0 мм
С крыльчатой гайкой (компании Imperial)
Обычный вальцовочный инструмент
Динамометрический ключ
Соединение труб
Накидная гайка
Накидная гайка
Гаечный ключ
Момент затяжки накидной гайки
Жидкостная сторона
1/4 дюйма
14,2-17,2 Н•м
(144-175 кг-сила•см)
Газовая сторона
3/8 дюйма
32,7-39,9 Н•м
(333-407 кг-сила•см)
Момент затяжки колпачка вентиля
Жидкостная сторона
1/4 дюйма
21,6-27,4 Н•м
(220-280 кг-сила•см)
Газовая сторона
3/8 дюйма
21,6-27,4 Н•м
(220-280 кг-сила•см)
Момент затяжки крышки сервисного порта
10,8-14,7 Н•м (110-150 кг-сила•см)
Не наносите фреоновое масло
на наружную поверхность.
Нанесите фреоновое
масло на внутреннюю
поверхность раструба.
Не наносите фреоновое масло на
накидную гайку, чтобы не допустить
затяжки со слишком большим моментом.
[Нанесение масла][Затяжка]
