Руководство по монтажу
7
FFQ25~60C2VEB
Кондиционеры типа "сплит-система"
4P341094-1D – 2015.02
Работа с электрической проводкой
Общие указания
Монтаж электропроводки и других электрических
компонентов системы должен выполняться только
аттестованным электриком в строгом соответствии
с общеевропейскими и национальными стандартами
и правилами.
Используйте только медные провода.
Для подключения наружного агрегата, внутренних агрегатов
и пульта ДУ следуйте электрический схеме, закрепленной
на корпусе агрегата. Дополнительные сведения
оразмещении пульта ДУ приведены в руководстве по
установке пульта ДУ.
Выполнение
любых работ по электрическому монтажу
следует доверять только электрику с соответствующим
допуском.
В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными
и общегосударственными нормативами.
Обратите внимание, что эта операция приводит
к автоматическому перезапуску при отключении
и повторном включении основного источника питания.
Сортамент электрических проводов источника питания
,
подключаемых к наружному блоку, пропускная способность
прерывателя утечки на землю и предохранителя, а также
инструкции по электрическому монтажу приведены
вруководстве по монтажу, прилагаемом к наружному блоку.
Кондиционер необходимо заземлять.
Не подсоединяйте провод заземления к следующим
компонентам:
- газовые трубы: возможен взрыв или пожар в случае
утечки газа;
- телефонные провода заземления или
молниеотводы:
возможно накопление высокого электрического
потенциала к контуре заземления в случае попадания
молнии;
- канализационные трубы: в случае использования труб
из жесткого винила эффект заземления отсутствует.
Перед вводом проводов в агрегат убедитесь, что форма
кабеля питания и других проводов соответствует показанной
на рисунке.
Электрические характеристики
Спецификации провода местной поставки
Пример проводки и настройки пульта ДУ

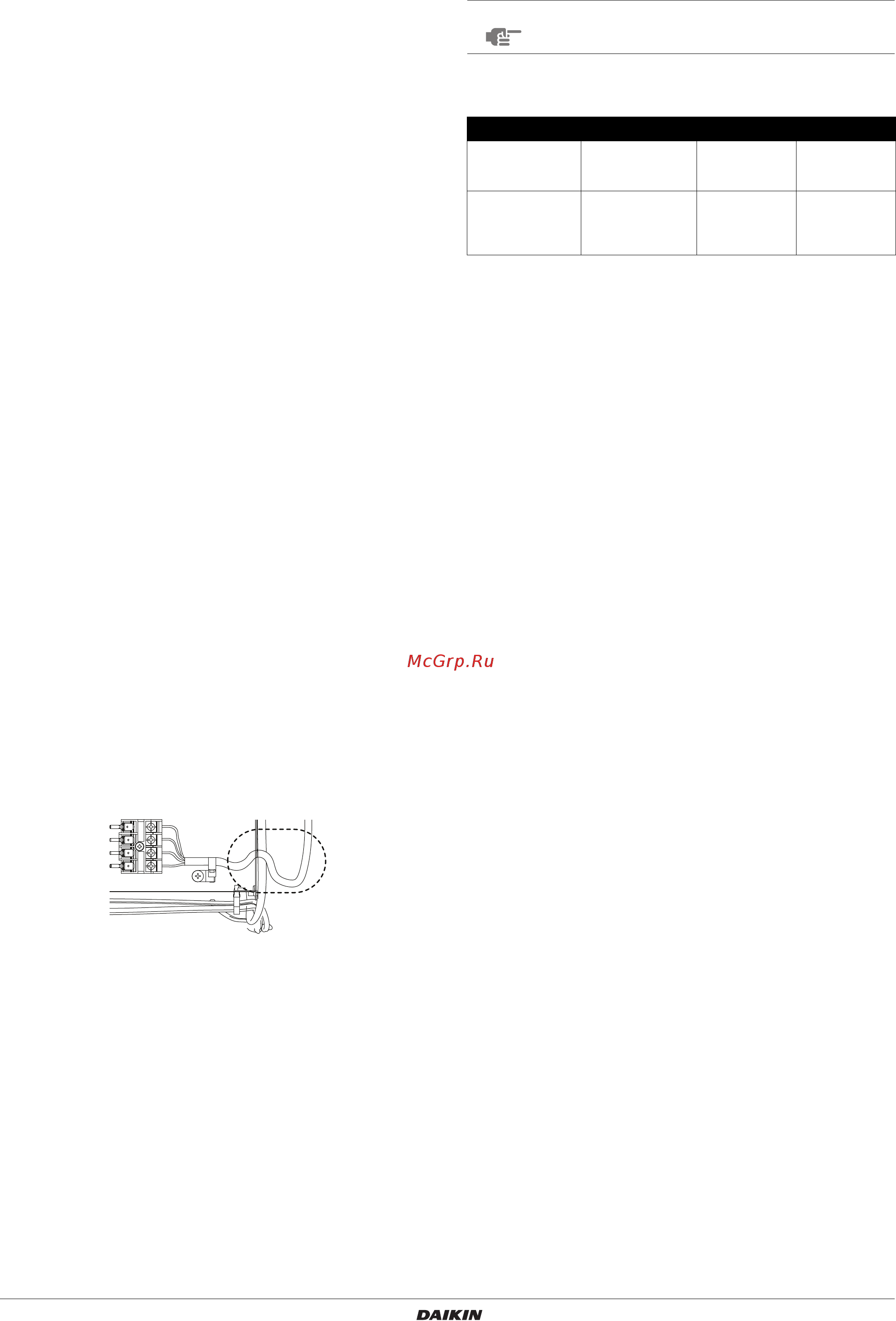

Способ подсоединения проводки (См. рисунок 9)
Проводка между агрегатами
Снимите крышку распределительной коробки (1), подсоедините
к клеммной колодке соединительной проводки агрегатов
провода с соответствующими номерами, затем подсоедините
провод заземления к клемме заземления. Пропустите провода
через отверстие в крышке распределительной коробки
и закрепите их, как показано на рисунке.
Проводка пульта ДУ
Снимите крышку распределительной коробки (1), протяните
провода внутрь через отверстие в крышке распределительной
коробки и подсоедините их к клеммной колодке пульта
дистанционного управления. Надежно закрепите проводку
спомощью зажима, как показано на рисунке.
После соединения
Установите вокруг кабелей малое уплотнение (поставляется
с агрегатом), чтобы предотвратить попадание воды
вагрегат. При использовании нескольких кабелей разделите
малое уплотнение на необходимое количество частей
и оберните ими все кабели.
Установите крышку распределительной коробки
ПРИМЕЧАНИЕ
Дополнительные сведения приведены в разделе
"Электрические характеристики".
Площадь сечения
провода (мм
2)
Длина
Между
внутренними
агрегатами
H05VV-U4G
(1),(2)
(1) Отображается только в случае защищенных труб. При отсутствии
защиты используйте H07RN-F.
(2) Пропустите проводку между внутренним и наружным агрегатами через
изоляционную трубку, чтобы защитить от воздействия внешних сил.
Затем пропустите изоляционную трубку через отверстие в стене
вместе с трубопроводом хладагента.
2,5 —
Пульт
дистанционного
управления
агрегатом
Кабель
в металлической
оплетке (2-
жильный)
(3)
(3) Для пульта ДУ используйте провод с двойной изоляцией
(толщина обшивки ≥1 мм) или пропустите провода сквозь стенку
или изоляционную трубку стем, чтобы пользователь не касался их.
0,75–1,25 ≤500 м
(4)
(4) Данная длина – общая максимальная длина в системе в случае
группового управления.
1 Крышка распределительной коробки
2 Проводка между агрегатами
3 Кабель заземления
4 Клеммная колодка электропитания
5 Хомут (приобретается отдельно)
6 Проводка пульта ДУ
7 Клеммная колодка проводки пульта ДУ
8 Отверстие для кабелей
9 Наклейка с электрической схемой (на задней стороне
крышки распределительной коробки)
