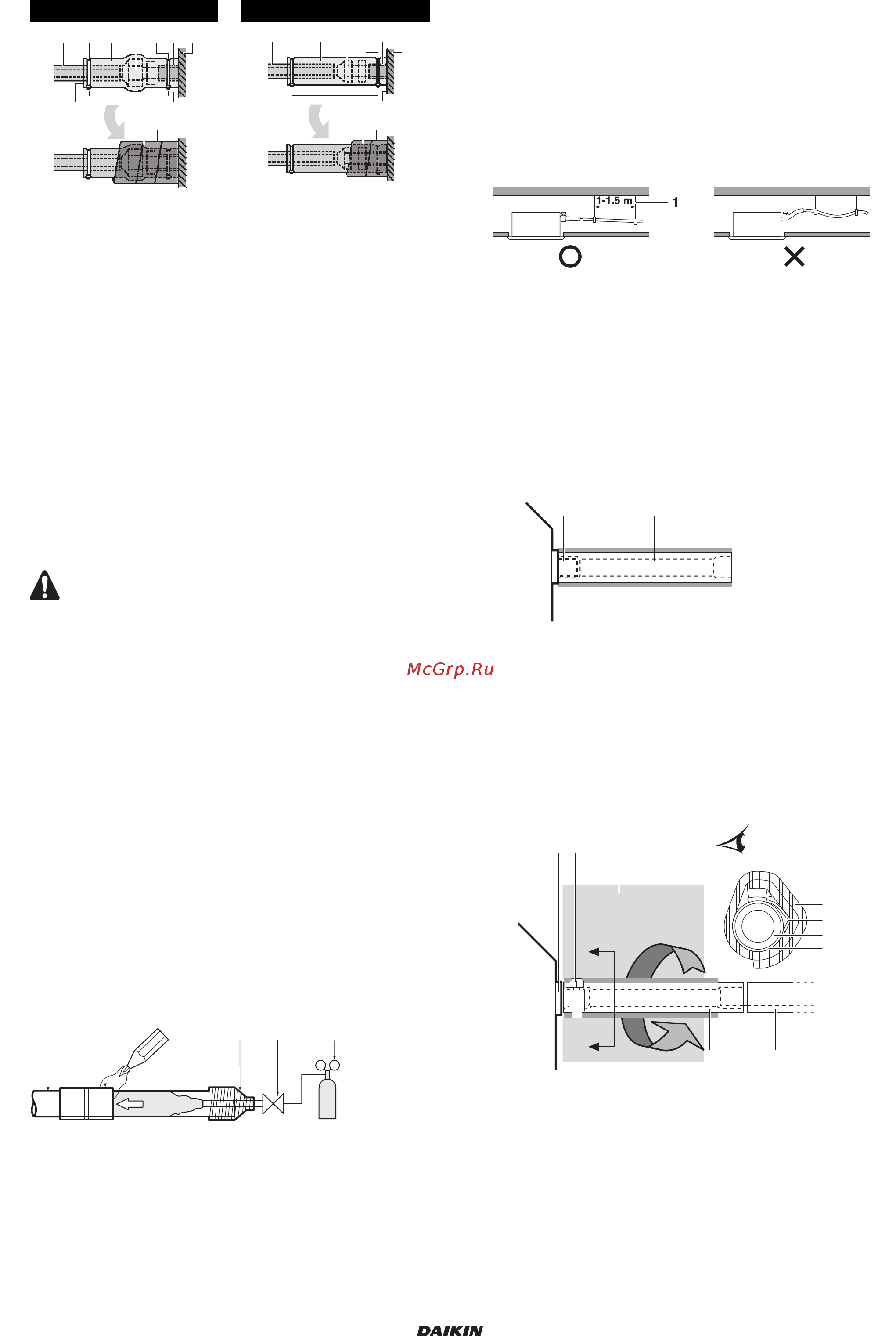

Руководство по монтажу
5
FFQ25~60C2VEB
Кондиционеры типа "сплит-система"
4P341094-1D – 2015.02
Изоляция труб
Меры предосторожности при пайке
Обязательно выполните продувку азотом при пайке.
Пайка без проведения продувки азотом или подачи азота
в трубопровод приводит к образованию оксидированной
пленки на внутренней поверхности труб, оказывая
негативное воздействие на клапаны и компрессоры
всистеме охлаждения и препятствуя нормальному
функционированию.
С помощью редукционного клапана установите давление
азота в трубопроводе 0,02 МПа (то есть лишь ощутимым,
если направить
на кожу).
Рекомендации по монтажу дренажного
трубопровода
Установка дренажного трубопровода
Установите дренажный трубопровод, как показано на рисунке,
ивыполните все необходимые операции по предотвращению
образования конденсата. Неправильно установленный
трубопровод может стать причиной утечек, что может привести
к намоканию мебели и других предметов.
Установите дренажные трубы.
- Трубопроводы должны быть как можно короче с уклоном
вниз не менее 1/100, чтобы воздух не удерживался в трубе.
- Размер труб должен быть равным или большим размера
соединительной трубы (виниловая труба с номинальным
диаметром 20 мм и внешним диаметром 26 мм).
- Вставьте прилагаемый сливной шланг как можно глубже
в дренажный разъем.
- Затяните металлический зажим, как показано на рисунке.
- По завершении испытания дренажного трубопровода
закрепите уплотнительную подушку для слива (4)
(поставляется
вместе с агрегатом) на незакрытой
части дренажного разъема (между сливным шлангом
и корпусом агрегата).
Газопровод Трубопровод жидкости
1 Изолирующий материал для труб (приобретается
по месту установки)
2 Накидная гайка
3 Изоляция для арматуры (поставляется вместе
с агрегатом)
4 Изолирующий материал для труб (основной блок)
5 Основной блок
6 Хомут (приобретается отдельно)
7 Уплотнительная подушка среды 1 для газового
трубопровода (поставляется вместе с агрегатом)
Уплотнительная подушка среды 2 для жидкостного
трубопровода (поставляется вместе с агрегатом)
A Поверните швами
вверх
B Присоедините к основанию
C Закрепите детали, отличные от изоляционного
материала труб
D Оберните агрегат от основания до верхней поверхности
фланцевой гайки
Убедитесь в надлежащей изоляции всех труб
на всем их протяжении до соединительных
элементов внутри агрегата.
В трубах без изоляции возможно образование
конденсата. Также возможны ожоги при
контакте с такими трубами.
Убедитесь в отсутствии остатков масла на
пластмассовых деталях декоративной панели
(дополнительное оборудование).
Масло может привести к повреждению
пластмассовых деталей.
1 Трубопроводы хладагента
2 Припаиваемая деталь
3 Обмотка лентой
4 Ручной клапан
5 Редукционный клапан
6 Азот
AB
D
C
7
1234566
ABC
1234566
D7
12 345
6
6
1 Подвесная планка
1 Дренажный разъем (закреплен на агрегате)
2 Сливной шланг (поставляется вместе с агрегатом)
1 Дренажный разъем (закреплен на агрегате)
2 Сливной шланг (поставляется вместе с агрегатом)
3 Металлический зажим (поставляется вместе
с агрегатом)
ПРИМЕЧАНИЕ. Согните наконечник металлического
зажима. Следите за тем, чтобы не повредить
уплотнение.
4 Большая уплотнительная подушка (поставляется
с агрегатом)
5 Дренажный
трубопровод (приобретается на месте)
21
1
52
34
3
4
2
A
A'
A-A'
1
