Инструкция по монтажу
7
FCQG35~140FVEB + FCQHG71~140FVEB
Кондиционеры типа «сплит-система»
3P308369-1C – 2012.10
Испытание дренажного трубопровода
Когда прокладка дренажного трубопровода завершена,
убедитесь, что вода свободно протекает по нему.
■ Постепенно залейте примерно 1 л воды через отверстие
выпуска воздуха.
Процесс заливки воды (Смотрите рисунок 11)
■ Проверьте сток дренажа.
■ Если монтаж электропроводки завершен
Проверьте работу дренажа при запуске системы кондицио-
нирования в режиме охлаждения, как поясняется в разделе
«Пробный запуск» на странице 11.
■ Если монтаж электропроводки не завершен
- Снимите крышку блока управления. Подсоедините
однофазное электропитание (50 Гц, 230 В) к кон-
тактам № 1 и 2 на клеммной колодке межблочной
проводки и надежно подключите провод заземления
(см. рисунок 10).
- Установите на место крышку блока управления и
включите электропитание.
- Не прикасайтесь к дренажному насосу. Возможно
поражение электрическим током.
- Проверьте работоспособность дренажной системы,
наблюдая за дренажным патрубком.
- Проверив сток дренажа, отключите питание, снимите
крышку блока управления и отсоедините однофазное
электропитание от клеммной колодки межблочной
проводки. Установите крышку блока управления на
место.
Монтаж электропроводки
Общие положения
■ Монтаж электропроводки и других электрических компонентов
системы должен выполняться только аттестованным
электриком в строгом соответствии с общеевропейскими и
национальными стандартами и правилами.
■ Используйте только медные провода.
■ При подключении кабелей к наружным, внутренним блокам
и пульту дистанционного управления следуйте схеме,
изображенной на крышке блока автоматики. Операции по
подключению пульта управления более подробно изло-
жены в прилагаемой к нему инструкции по монтажу.
■ Все электротехнические работы должны производиться
только квалифицированными специалистами.
■ В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
Помните о том, что работа системы возобновится
автоматически, если питание выключить, а затем снова
включить.
■ Сечение кабелей электропитания, подключаемых к наруж-
ному блоку, номинал устройства защитного отключения и
плавких предохранителей, а также указания по подключе-
нию электропроводки приведены в инструкции по монтажу
наружного блока.
■ Обязательно заземлите кондиционер.
■ Не подсоединяйте провод заземления к:
- газовым трубам: в случае утечки газа возможен взрыв
или возгорание.
- проводам заземления телефонных линий и мачтам
освещения: во время грозы возможно образование
аномально высокого электрического потенциала
в заземлении.
- водопроводным трубам: отсутствие заземляющего
эффекта при использовании труб из жесткого винила.
Электрические характеристики
Характеристики проводки
1 Пластиковый сосуд для заливки воды (трубка должна
быть длиной около 100 мм)
2 Дренажное отверстие, используемое при обслуживании
системы (с резиновой заглушкой) (Это отверстие
используется для слива воды из дренажного поддона.)
3 Расположение дренажного насоса
4 Дренажная трубка
5 Дренажный патрубок (точка наблюдения за течением
воды)
1 Крышка блока управления
2 Межблочная проводка
3 Кабель заземления
4 Клеммная колодка межблочной проводки
5 Хомут
6 Провода управления
7 Клеммы для подключения кабелей управления
8 Отверстие для кабелей
9 Электрическая схема
(на внутренней поверхности крышки блока
управления)
10 Проводка пульта дистанционного управления

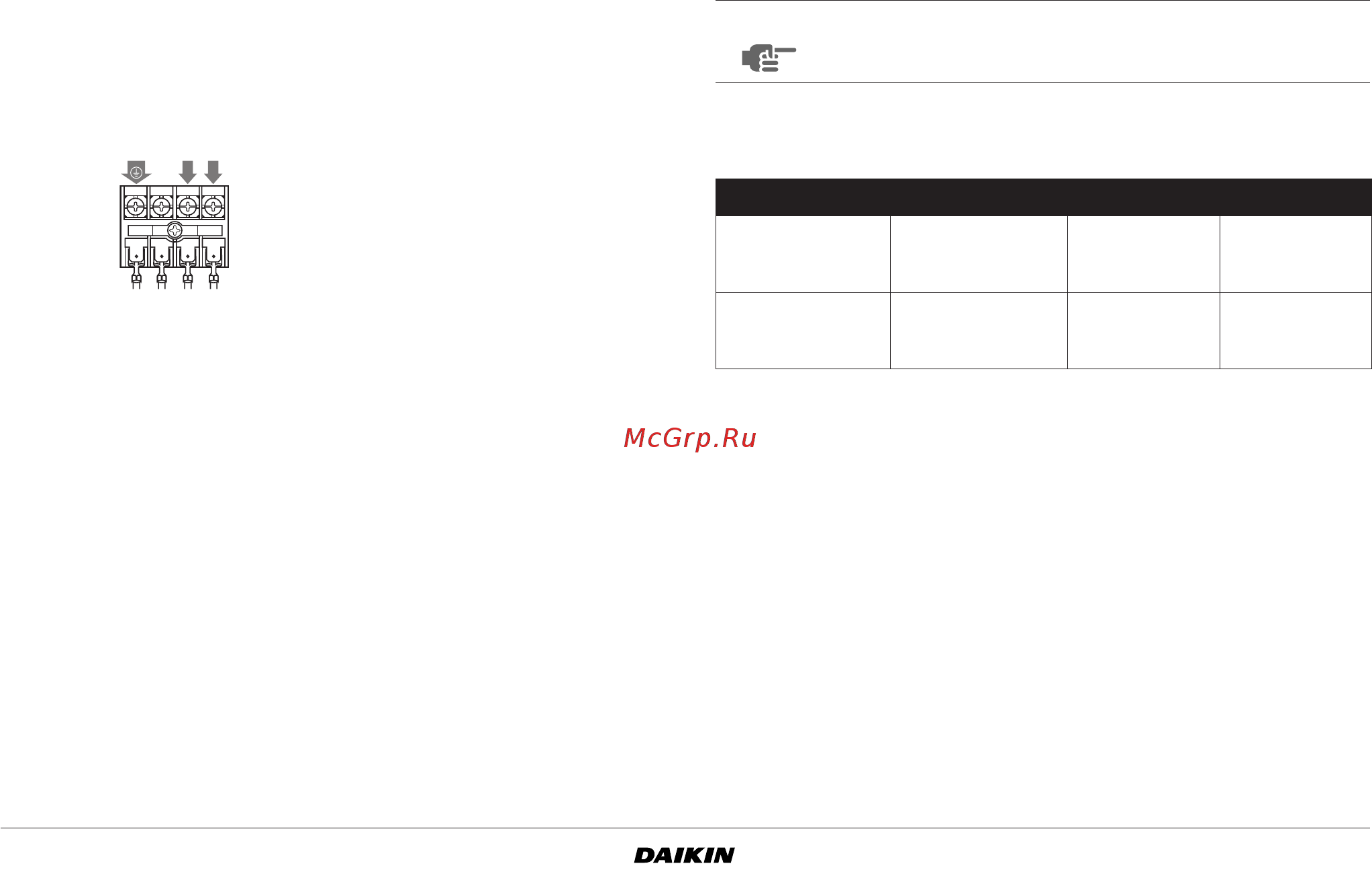

Клеммная колодка межблочной проводки (4)
12
ПРИМЕЧАНИЕ
Подробности см. в разделе «Electrical data».
Провод
Сечение (мм
2
)
Длина
Между
внутренними бло
ками
H05VV-U4G
(1),(2)
(1) Относится только к тем случаям, когда применяются изолированные
кабели. Если изоляции нет, используется H07RN-F.
(2) Во избежание воздействия внешних сил уложите провода управления,
соединяющие внутренние и наружные блоки, в защитную трубку и
проложите ее сквозь стену вместе с трубопроводом хладагента.
2,5 —
Блок-Пульт
дистанционного
управления
Экранированный
кабель
(2 провода)
(3)
(3) Подключите пульт дистанционного управления проводом с двойной
изоляцией (толщина экрана: ≥1 мм) или проложите провода сквозь стену
в защитной трубке так, чтобы оператор не мог вступить с ними в контакт.
0,75-1,25 ≤500 м
(4)
(4) Это общая максимально допустимая длина в системе в случае группового
управления.
