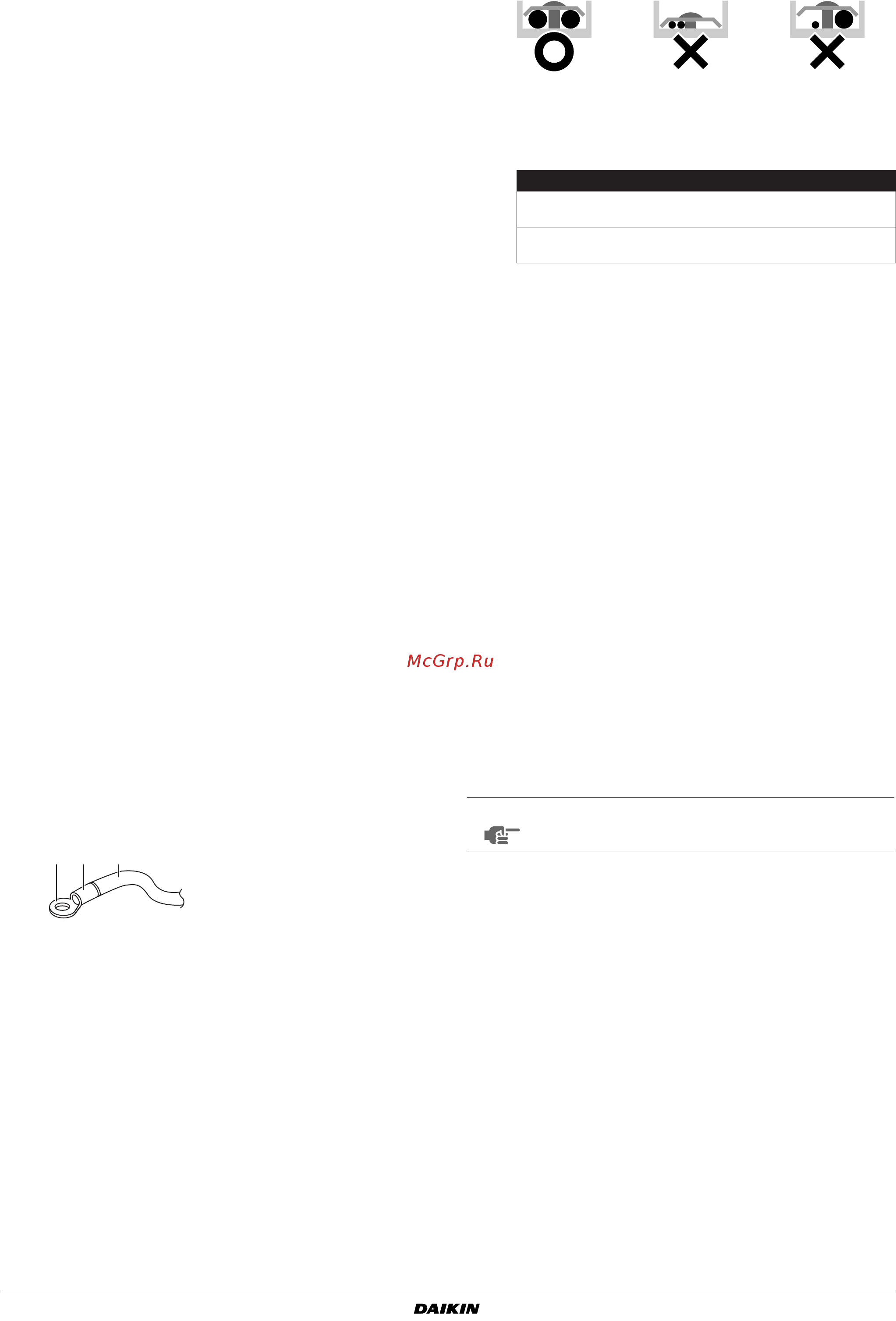

Daikin FCQG71F_RZQG71L9V [11/20] Электрические соединения
![Daikin FCQG71F_RZQG71L9V [11/20] Электрические соединения](/views2/1251763/page11/bgb.png)
FCQG35~140FVEB + FCQHG71~140FVEB
Кондиционеры типа «сплит-система»
3P308369-1C – 2012.10
Инструкция по монтажу
8
Электрические соединения и задание
параметров на пульте управления
Электрические соединения (Смотрите рисунок 10)
■ Межблочная проводка
Снимите крышку блока управления (1), подсоедините
к клеммной колодке межблочной проводки провода
с соответствующими номерами, также подсоедините
провод заземления к клемме заземления. При этом
введите кабели внутрь блока через отверстие в корпусе и
прикрепите их хомутом к другим проводам, как показано на
рисунке.
■ Проводка пульта дистанционного управления
Снимите крышку блока управления (1), протяните провода
внутрь через отверстие в корпусе и подсоедините их
к клеммной колодке пульта дистанционного управления.
Надежно закрепите проводку с помощью хомута, как
показано на рисунке.
■ После подключения
Оберните малую уплотнительную прокладку (постав-
ляемую вместе с блоком) вокруг кабелей, что исключит
возможность попадания влаги в блок. Если кабелей два
или более, разрежьте малую уплотнительную прокладку на
части и оберните ими каждый кабель в отдельности.
■ Установите крышку блока управления на место
Меры предосторожности
1 При подключении силовых кабелей к клеммам необходимо
соблюдать следующие правила.
- Для подключения к клеммной колодке при соединении
проводки блоков используйте круглые обжимные
клеммы с изоляционной оплёткой. Если таких клемм нет
в наличии, следуйте приведенным ниже инструкциям.
- Не подключайте к одной клемме кабели разных сечений
(ненадежный контакт может привести сильному нагреву
места подключения или даже пожару);
- Для фиксации проводки используйте хомуты (при-
лагаемые к блоку) во избежание воздействия внешнего
давления на электропроводку. Надежно затягивайте их.
При подключении электропроводки обеспечьте, чтобы
проводка была аккуратно уложена и не торчала из
блока управления. Плотно закройте крышку.
- При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.
Применяйте только кабели указанных типов. Проверяйте
надежность их подключения. При подключении не при-
лагайте избыточных усилий к контактам и местам их
крепления. Используйте моменты затяжки, указанные
в приведенной ниже таблице.
- Устанавливая крышку блока управления, следите за
тем, чтобы не пережать проводку.
- После окончания подключения электропроводки
заполните оставшиеся щели в отверстиях для проводки
в корпусе мастикой или изоляционным материалом
(приобретается на внутреннем рынке), чтобы снаружи
в блок не проникали насекомые и грязь и не вызывали
коротких замыканий в блоке управления.
2 Ток в кабелях, соединяющих внутренние блоки между
собой, не должен превышать 12 A. Ответвления кабелей
делаются вне клеммной колодки блока в соответствии
с действующими правилами по производству электри-
ческих работ, если сечение кабеля превышает 2 мм
2
(Ø1,6).
Место ответвления следует изолировать таким образом,
чтобы изоляция была не менее надежна, чем изоляция
самого силового кабеля.
3 Не подключайте кабели разных сечений к одному контакту
заземления. Плохой контакт снижает надежность защиты
системы.
4 Проводка пульта дистанционного управления должна
находиться на расстоянии не менее 50 мм от межблочной и
остальной проводки. В противном случае электрические
наводки могут привести к сбоям в работе всей системы.
5 Подключение кабелей к пульту дистанционного управле-
ния описано в прилагаемой к нему инструкции по монтажу.
6 Ни в коем случае не подсоединяйте межблочную проводку
к проводке пульта дистанционного управления. Такая
ошибка может вывести из строя всю систему.
7 Применяйте только кабели указанных сечений и следите за
надежностью контактов. Следите за тем, чтобы кабели не
были излишне натянуты и не оказывали внешнего
давления на клеммы. Кабели следует располагать так,
чтобы они не затрудняли доступ к различным устройствам
и механизмам: например, они не должны мешать открытию
крышки для технического обслуживания. Следите за тем,
чтобы крышка всегда была плотно закрыта. Помните, что
ненадежные контакты могут послужить причиной выделе-
ния тепла, поражения электротоком и даже возгорания.
1 Крышка блока управления
2 Межблочная проводка
3 Кабель заземления
4 Клеммная колодка межблочной проводки
5 Хомут (приобретается на внутреннем рынке)
6 Проводка пульта дистанционного управления
7 Клеммная колодка проводки пульта дистанционного
управления
8 Отверстие для кабелей
9 Электрическая схема (на обратной стороне крышки
блока управления)
12 3
1 Круглая обжимная клемма
2 Оденьте изоляционную
оплётку
3 Провод
Момент затяжки (Н•м)
Клеммная колодка пульта дистанционного
управления
0,79~0,97
Клеммная колодка для подключения
электропроводки к блокам
1,18~1,44
ПРИМЕЧАНИЕ
Клиент имеет возможность выбрать термистор
пульта управления.
