Gorenje TGU 100NGB6 [11/32] Conectarea la sursa de alimentare cu apă

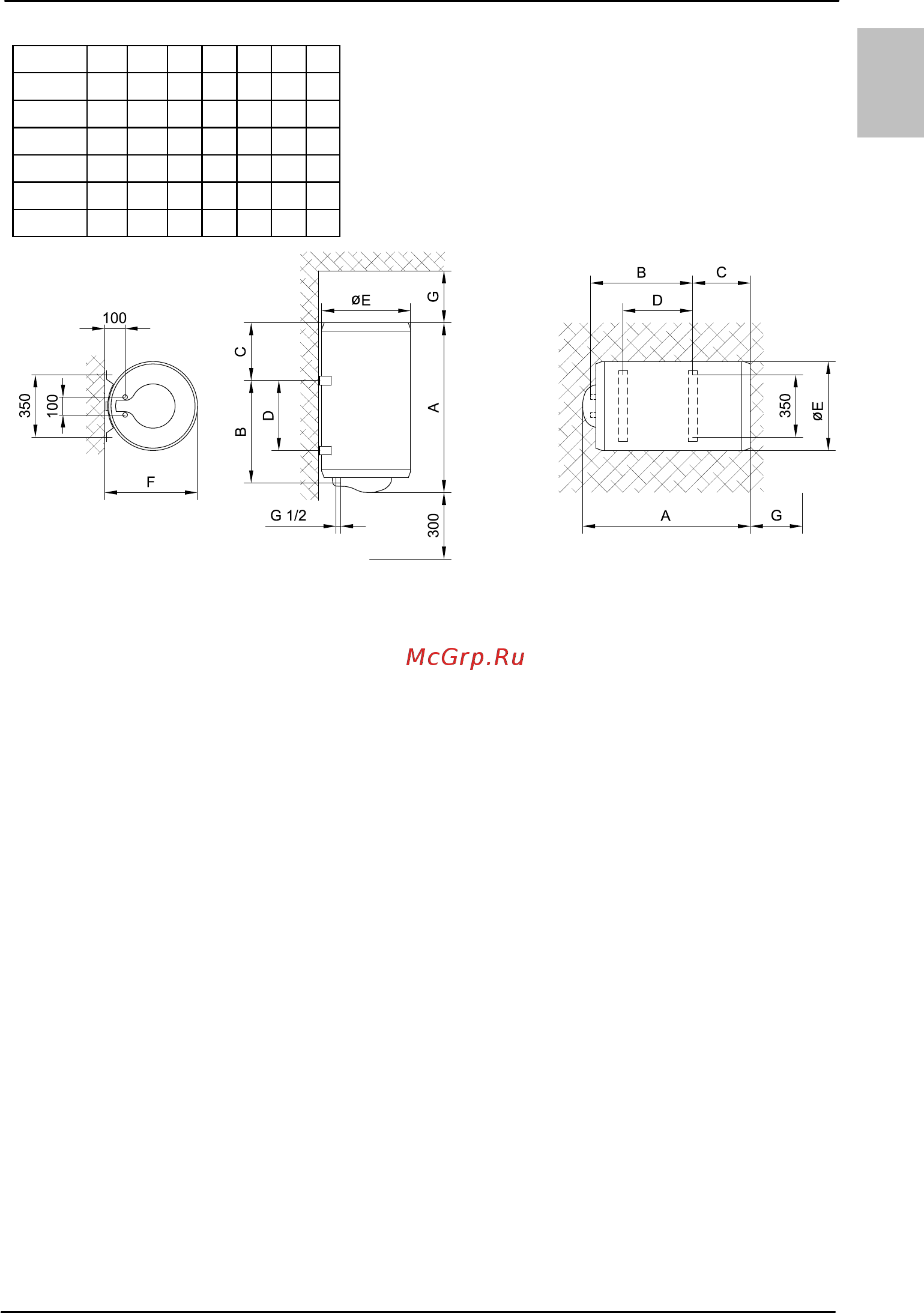

Măsurători de racordare şi

montare a boilerului [mm]

CONECTAREA LA SURSA DE ALIMENTARE CU APĂ

Ţevile de alimentare cu apă şi de evacuare a apei din boiler sunt marcate cu culori diferite.

Ţeava de aducţiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde

cu roşu.

Boilerul poate fi racordat la reţeaua de alimentare cu apă în două moduri. Sistemul închis

de branşare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a

aces-teia deodată. În funcţie de sistemul de conectare ales se vor cumpăra bateriile

corespunzătoare.

În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de

reţinere, care împiedică scurgerea apei din boiler în situaţiile de lipsă de apă sau de

întrerupere temporară a alimentării cu apă de la reţea. În cazul aplicării acestui sistem de

branşare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei

din boiler se măreşte, ceea ce provoacă picurarea apei din ţeava bateriei. Strângerea până

la refuz a robinetului nu opreşte picurarea, ci dimpotrivă, duce la deteriorarea bateriei.

În cazul sistemului închis de branşare sub presiune (racord de presiune), va trebui să

folosiţi baterii sub presiune. Pentru a se asigura o funcţionare lipsită de orice fel de riscuri,

pe ţeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup

de siguranţă, prin care se va evita creşterea presiunii din cazan cu mai mult de 0,1 MPa (1

bar) peste valoarea nominală. Orificiul de scurgere a ventilului de siguranţă trebuie să aibă

în mod obligatoriu ieşire la presiunea atmosferică. Încălzirea apei din boiler duce la

creşterea presiunii până la limita fixată prin ventilul de siguranţă. Întrucât întoarcerea apei

în reţea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de

scurgere al ventilului de siguranţă. Apa rezultată din picurare poate fi deviată în canalul de

scurgere, prin intermediul unui manşon de captare, care va fi plasat sub ventilul de

siguranţă. Ţeava de evacuare a apei conectată la ventilul de siguranţă va trebui montată

sub acesta, în poziţie descendentă, avându-se grijă ca ea să se afle într-un loc ferit de

A B C D E F G

TG 50 N 561 365 185 145 454 461 130

TG 80 N 766 565 190 345 454 461 180

TG 100 N 926 715 200 495 454 461 260

TG 120 N 1081 865 205 645 454 461 260

TG 150 N 1296 1065 220 845 454 461 260

TG 200 N 1505 1050 444 800 500 507 260
