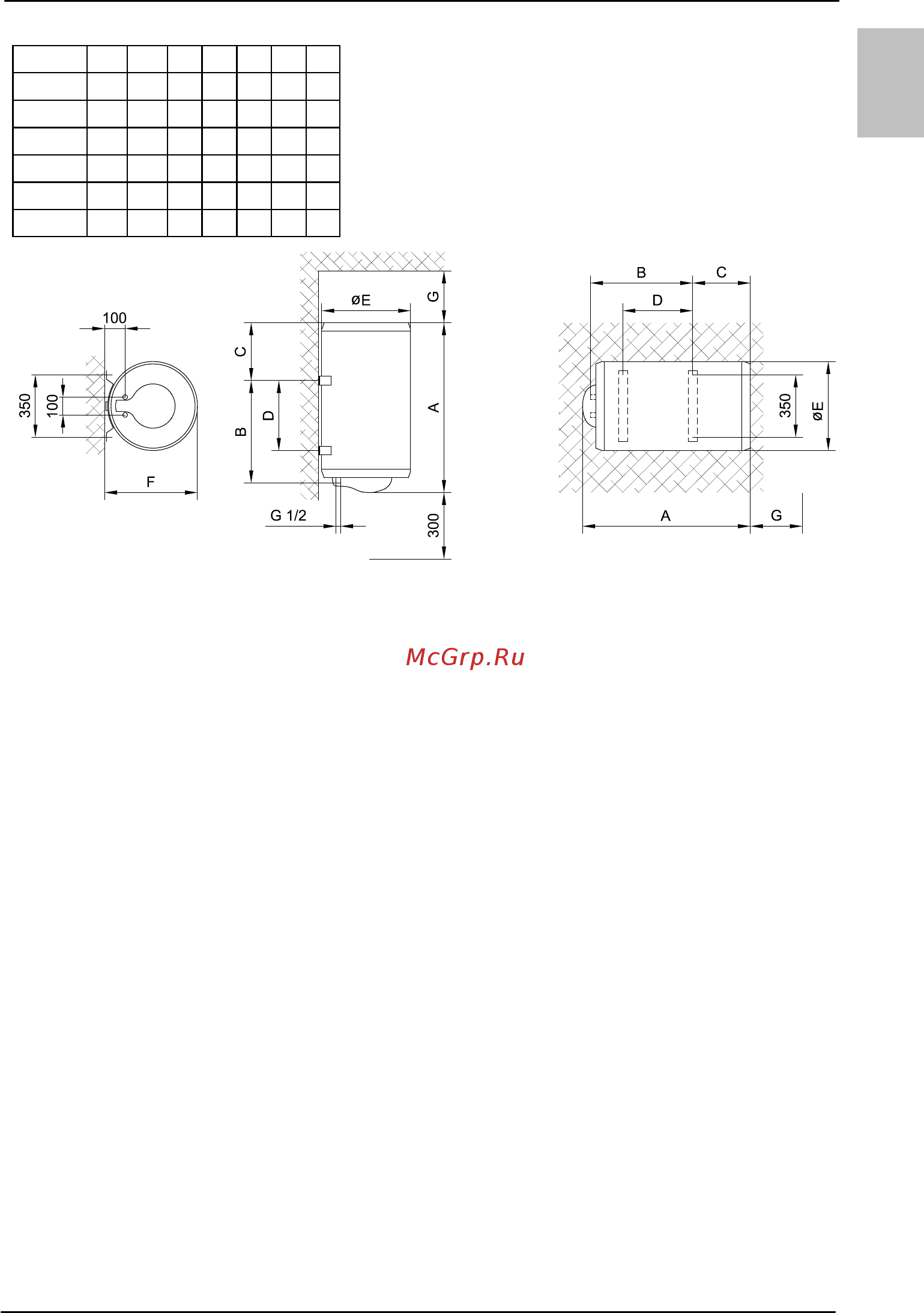

Жылытқыштың біріктірктіретін және

жинақтайтын көлемдері [мм]

СУ ҚҰБЫРЫНА ҚОСЫЛУ

Суды жеткізу және бұрып жіберу түрлі түстермен белгіленген. Көк – суық су,

қызыл – ыстық су. Жылытқышты су құбырына екі тәсілмен қосуға болады. Іске

қосудың жабық жинақтауыш жүйесі судың жиналуын бірнеше жерден, ал ашық

ағын жүйесі – тек бір жерден қамтамасыз етеді.

Қосудың таңдалған жүйесіне қатысты тиісті қоспалауыш батареяларын орнату

қажет. Ашық ағын жүйесінде жылытқыштың алдына, су құбырында су болмаған

жағдайда, қазаннан судың ағып кетуін болдырмайтын кері клапан орнату қажет.

Іске қосудың осындай жүйесі барысында ағын қоспалауыш пайдалану қажет.

Жылытқышта судың мөлшері жылыту салдарынан ұлғаяды, бұл қоспалауыштың

құбырынан судың ағып кетуін тудырады. Сіз кранды қатты бұрап,

қоспалауыштан суды жауып тастауға тырыспаңыз, себебі бұл қоспалауыштың

ақаулануын тудырады. Іске қосудың жабық жинақтау жүйесінде судың жиналу

орындарында жинақтау қоспалауыштарын қолдану қажет. Жұмыстың қауіпсіздігі

себебінен суасты құбырына міндетті түрде қысымның 0,1 МПа (1 бар)

номинальдіден көп көтерілуін болдырмайтын сақтандырғыш вентиль немесе

сақтандырғыш тобын қоса орнату қажет. Сақтандырғыш клапанындағы шығару

тесігінде міндетті түрде атмосфералық қысымға шығысы болуы керек.

Жылу барысында қазандағы судың қысымы сақтандырғыш клапанында

орнатылған деңгейге дейін көтеріледі. Су құбырына судың қайтып оралуы

мүмкін емес болғандықтан, су сақтандырғыш клапанының ағынды тесігінен

тамшылауы мүмкін. Осы суды сіз науаға сақтандырғыш клапанының астына

орнатуға болатын арнайы саптама көмегімен бағыттап жіберуге болады.

Сақтандырғыш вентилінің шығысы астындағы шығыс түтігі тура төмен бағытқа

және мұздатылмайтын ортаға орналастырылуы керек.

A B C D E F G

TG 50 N 561 365 185 145 454 461 130

TG 80 N 766 565 190 345 454 461 180

TG 100 N 926 715 200 495 454 461 260

TG 120 N 1081 865 205 645 454 461 260

TG 150 N 1296 1065 220 845 454 461 260

TG 200 N 1505 1050 444 800 500 507 260
