28
Қазақша (KZ)
H
1.b
қысымды келте құбырының ұзындығы 0,2 м
кем болмауы керек (4-сур. қар). H
1.b
ұзындығын
арттыру жолымен 8 метрге дейін көтеруді
қамтамасыз етуге болады. Сорып алудың қажетті
биіктігін қамтамасыз ету үшін, талап етілген
қысымды келте құбыр ұзындығын анықтауда
төменгі кестені қолданыңыз.
келте құбырының
ұзындығы H
1.b
, [м]
Сорып алу биіктігі
H
2
, [м]
≥ 0,35 5
≥ 0,5 6
≥ 0,6 7
≥ 0,7 8
Автоматика блогының шығару келте құбыры 360º
бұрыла алады.
Шығару келте құбыры автоматика блогы
корпусының құрамдас бөлігі болып табылады.
Автоматика блогы сорғының қысымды жағына
орнатылады. Ол кері клапанмен жабдықталған.
Автоматика блоктарын олардың жəне H
1.а
су
бөлінісінің ең жоғары нүктесінің арасындағы
биіктік бойының ара қашықтығы төменгі кестеде
келтірілген мəндерден асып кетпейтіндей етіліп
орнату ұсынылады:
Автоматика
блогы
Іске қосудың
орнатылған
қысымы
[бар]
Барынша
жоғары биіктік
H
1.a
, [м]
PM 1-15 1,5 10
PM 1-22 2,2 17
PM 2
1,5 11
2 16
2,5 21
3 26
3,5 31
4 36
4,5 41
5 46
Дұрыс жұмыс істеуге қол жеткізу үшін, кем
дегенде сорғы төмендегі кестеде келтірілген
айдау қысымының мəнін қамтамасыз ету керек.
Айдаудың мейлінше төмен қысымы
Автома-
тика
блогы
Іске
қосудың
орнатыл-
ған
қысымы
[бар]
Жұмыс режимі
Су
шығынына
байланысты
іске қосу/
ажырату
[бар]
Артық
қысым
барысында
іске қосу/
ажырату
[бар]
PM 1-15 1,5 2,4 -
PM 1-22 2,2 3,1 -
PM 2
1,5 1,9 2,9
2 2,4 3,4
2,5 2,9 3,9
3 3,4 4,4
3,5 3,9 4,9
4 4,4 5,4
4,5 4,9 5,9
5 5,4 6,4
Автоматика блогын басқару панелі көрініп
тұратындай жəне оған жеңіл қолжетімділік
қамтамасыз етілетіндей етіп орнату қажет. Кірісі
мен шығысының дұрыс қосылғандығына көз
жеткізу қажет.
Назар
аударыңыз
Автоматика блогына су түсуін
болдырмау үшін, кабельді қосылым
жоғары бағытталмайтындай етіп
орнату керек (5-сур. қар).
TM04 1950 1708
PM2.indd 8 11.09.2014 12:14:19

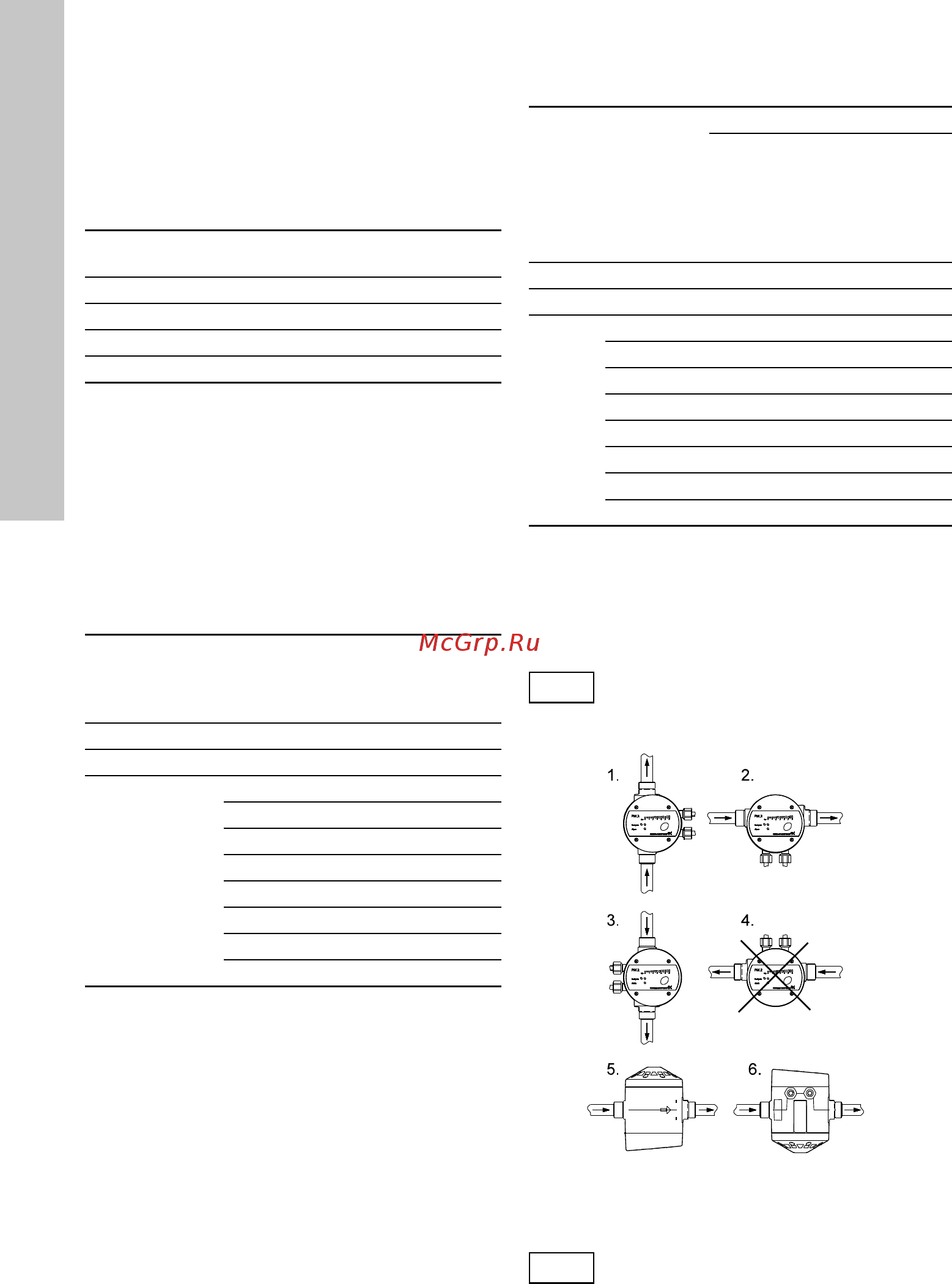

5-сур. Монтаждау барысындағы күйі
Назар
аударыңыз
Егер аударып қотару сұйықтығы
автоматика блогының ішкі
гидробагында тұнуы мүмкін
болатын қосылымдардан тұрса,
монтаждау барысында 6 күйін
болдырмау керек.
Сорғы мен автоматика блогының арасындағы су
бөлінісінің нүктесін орнатуға болмайды.
CMB SP_A5 RU.indd 28CMB SP_A5 RU.indd 28 02.12.2014 15:31:5802.12.2014 15:31:58
