6
Русский (RU)
3. Значение символов и надписей в
документе
Предупреждение
Несоблюдение данных указаний
может иметь опасные для здоровья
людей последствия.
Внимание
Указания по технике безопасности,
невыполнение которых может
вызвать отказ оборудования, а
также его повреждение.
Указание
Рекомендации или указания,
облегчающие работу и
обеспечивающие безопасную
эксплуатацию оборудования.
Предупреждение
Несоблюдение данных указаний
может стать причиной поражения
электрическим током и иметь
опасные для жизни и здоровья людей
последствия.
4. Общие сведения об изделии
Данное Руководство распространяется на
насосные установки CMB-SP SET, идущие в
комплекте с блоками автоматики PM 1/PM 2.
Установка повышения давления CMB-SP SET
включает самовсасывающий насос CM и блок
автоматики PM 1/PM 2 (в зависимости от модели).
Установка повышения давления CMB-SP SET
очень проста в монтаже. После присоединения к
трубопроводной сети остается всего лишь
подключить установку к сетевой розетке, и
система начнет работать.
Конструкция
Установки CMB-SP SET изготовлены на базе
самовсасывающих горизонтальных
многоступенчатых центробежных насосов CM.
Самовсасывающий насос CM состоит из
головной части и основания. Промежуточные
камеры и цилиндрический кожух соединены
между собой, а также с основанием и головной
частью насоса при помощи стяжных болтов.
Насосы установок CMB-SP SET оснащены
температурной защитой и защитой по току. Они
не требуют дополнительной защиты
электродвигателя.

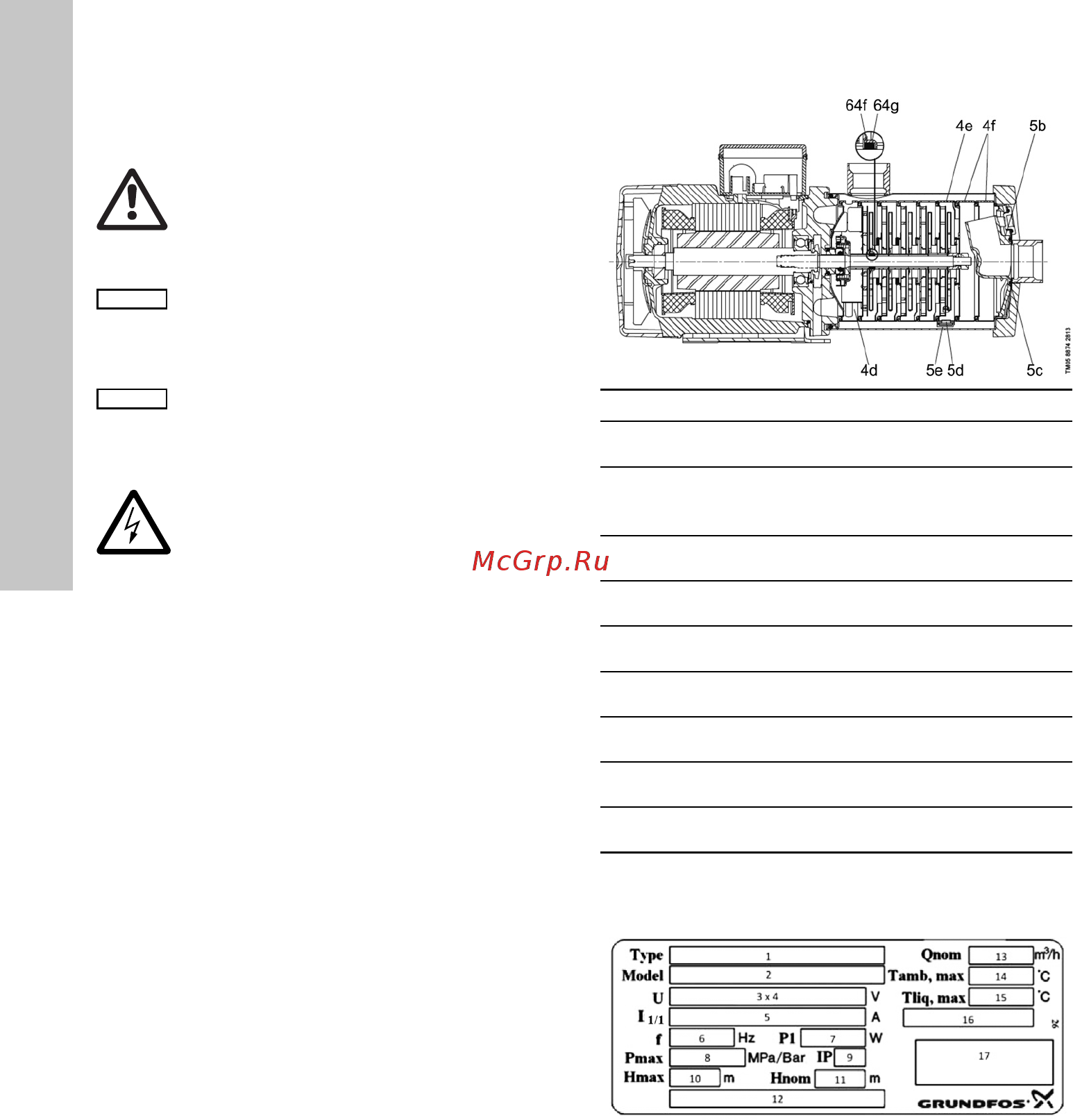

Разрез насоса CM см. на рис. 1.
Поз. Деталь Материал
4d
Камера с ребрами
жесткости
Нерж. сталь
(EN 1.4301/AISI 304)
4e
Камера с
рециркуляционным
отверстием
Нерж. сталь
(EN 1.4301/AISI 304)
4f Свободные камеры
Нерж. сталь
(EN 1.4301/AISI 304)
5b
Самовсасывающая
часть насоса
Композит
(Noryl 731S-701-1977)
5c
Уплотнительное
кольцо
EPDM
5d
Клапан контура
всасывания
Композит
(Noryl 731S-701-1977)
5e
Пластинчатая
пружина
Нерж. сталь
(EN 1.4310/AISI 301)
64f
Резиновое
уплотнение
EPDM
64g
Камера резинового
уплотнения
Нерж. сталь
(EN 1.4301/AISI 304)
Рис. 1 Разрез самовсасывающего насоса CM
Фирменная табличка
1 – условное типовое обозначение установки;
2 – условное обозначение модели (последние 4
цифры – год и неделя изготовления
установки);
3 – количество фаз;
4 – напряжение, В;
5 – максимальный ток, А;
6 – частота электропитания, Гц;
7 – мощность насоса, Вт;
8 – максимальное давление, МПа/бар;
9 – степень защиты;
10, 11 – максимальный и номинальный напоры, м;
12 – страна изготовления;
13 – номинальная подача, м
3
/час;
14 – максимальная температура окружающей
среды, °С;
15 – максимальная температура перекачиваемой
среды, °С;
16 – КПД;
17 – знаки соответствия.
Рис. 2 Фирменная табличка установок CMB-SP SET
