5. Подключение
электрооборудования
5.1 Общие сведения
Подключение электрооборудования должно
выполняться специалистом в соответствии с
предписаниями местного электроснабжающего
предприятия.
Данные о напряжении питания, максимальном
токе и cos ϕ (PF) должны браться из фирменной
таблички с техническими данными
электродвигателя.
Требуемый для скважинных электродвигателей
фирмы Grundfos диапазон отклонений напряжения
сети, замеренного на зажимах электродвигателя,
должен составлять –10%/+6% от номинального
значения напряжения во время непрерывной
эксплуатации (включая колебания напряжения в
сети электропитания и потери в кабелях).
Если насос подключен к электросети, где в
качестве дополнительной защиты применяется
реле защиты от аварийного тока, то применяемый
тип реле должен срабатывать как при
возникновении аварийного переменного тока, так
и при пульсации постоянного тока.
Такой тип реле защиты должен
иметь
маркировку в виде следующего символа: .
Напряжение питания:
1 х 200-240 В –10 %/+6 %, 50-60 Гц, РЕ (защитное
заземление).
Потребляемый ток может замеряться только с
помощью контрольно-измерительных приборов,
регистрирующих действующее или эффективное
значение тока. В случае применения любых
других контрольно-измерительных приборов
замеренные значения будут отличаться от
фактических.
Ток утечки насосов SQ/SQE составляет 2,5 мА
при 230
В, 50 Гц, и может быть измерен
стандартным способом. Ток утечки
пропорционален напряжению питания.
Насосы типа SQE и SQE-NE могут подключаться к
блоку управления типа CU 300 или CU 301.
5.2 Встроенная защита
электродвигателя
Двигатель обладает встроенным тепловым реле,
и поэтому не нуждается в дополнительной
защите.
5.3 Подключение электродвигателя
Электродвигатель имеет встроенный пускатель, и
поэтому может подключаться непосредственно к
сети электропитания через выключатель.
Пуск и остановка электродвигателя насоса
обычно выполняется с помощью реле давления,

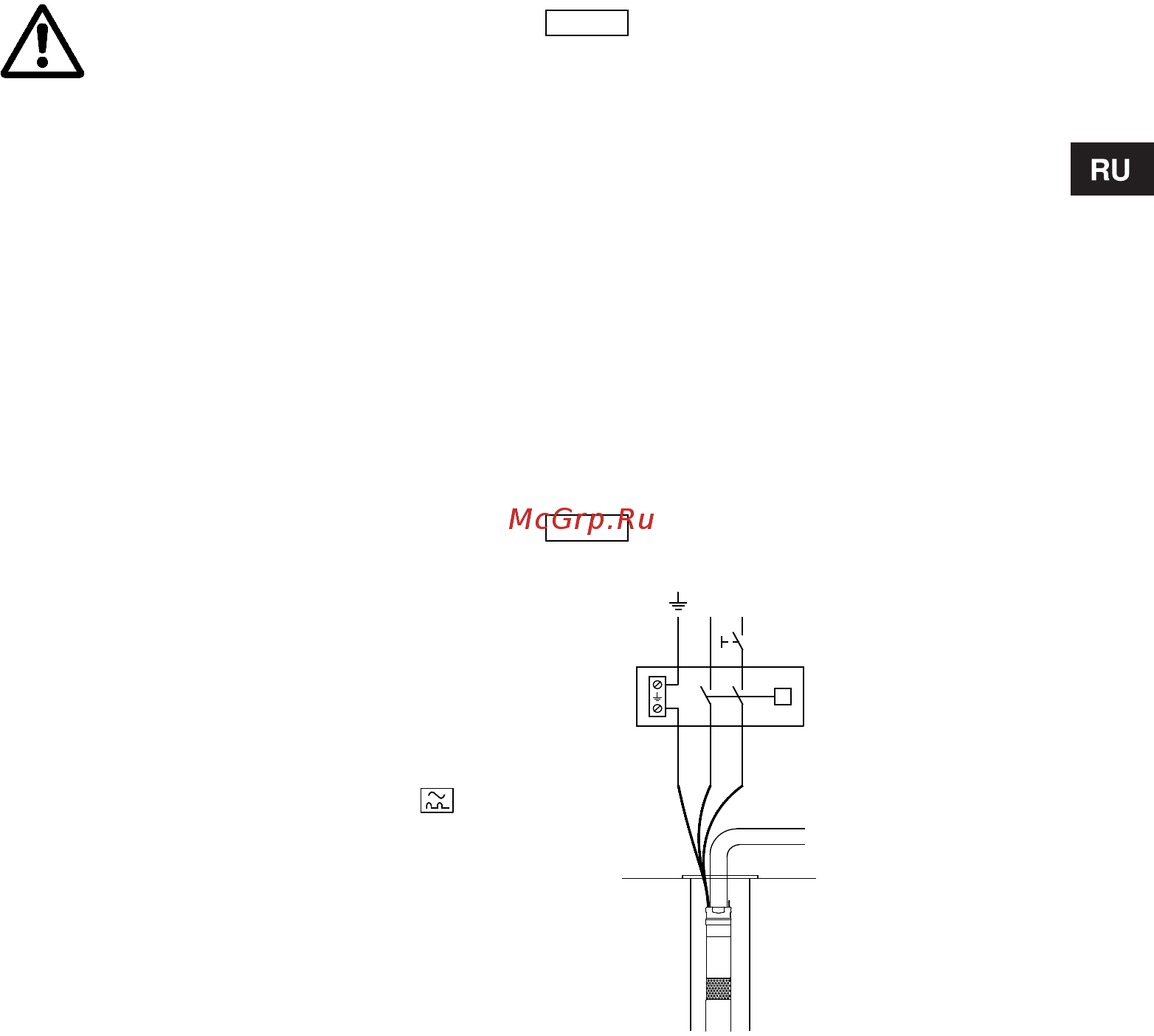

смотри схему на рис. 3.
Рис. 3
Перед началом проведения работ на
насосе убедитесь в том, что
электропитание отключено и
приняты все меры, чтобы
исключить его случайное
включение
.
Насос должен быть заземлен.
Заказчик должен обеспечить
установку сетевого
предохранителя и внешнего
сетевого выключателя в линии
электропитания насоса.
При отключении всех полюсов
воздушный зазор между контактами
выключателя должен быть не
менее 3 мм (для каждого полюса).
Если кабель электродвигателя
поврежден, то в целях
безопасности его замена должна
осуществляться компанией
Grundfos, авторизованной
сервисной мастерской
Grundfos или
другими квалифицированными
специалистами.
Ни в коем случае не подключать
насос к сети через конденсатор или
другой шкаф управления вместо
CU 300 или CU 301.
Ни в коем случае не подключать
насос к внешнему преобразователю
частоты.
Реле давления должно быть
подобрано по макс. значению тока
соответствующего типа насоса.
TM01 1480 4697
Внимание
Внимание
NL
P
Реле давления
