154

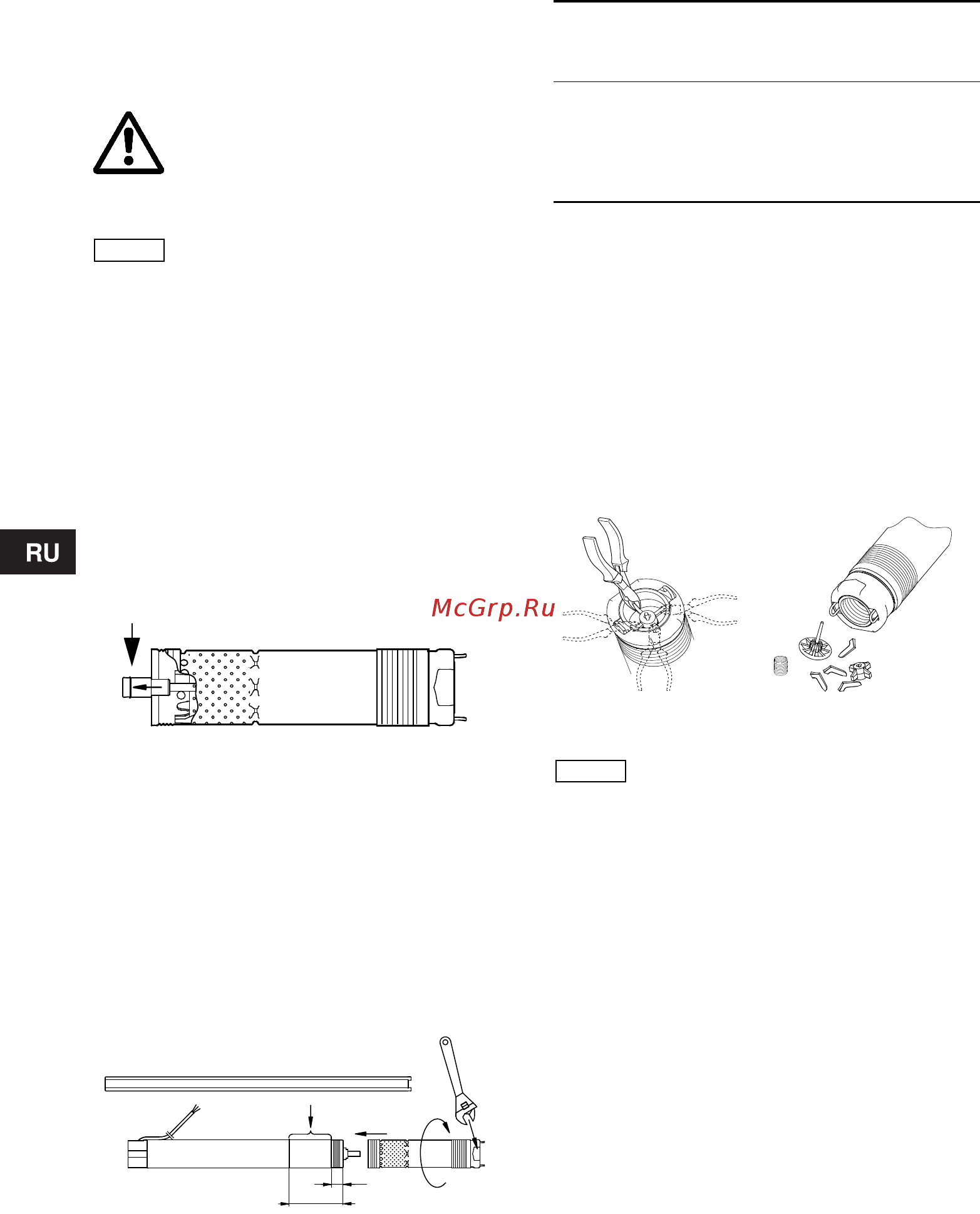

6. Монтаж
6.1 Общие сведения
Поставляемая отдельно от насоса табличка с
техническими данными насоса должна
фиксироваться в непосредственной близости от
места монтажа насоса.
6.2 Присоединение насоса к
электродвигателю
Для сборки насоса с электродвигателем
необходимо выполнить следующие операции:
1. Установить электродвигатель в тисках в
горизонтальном положении и зажать его,
смотри рис. 5.
2. Выдвинете вал насоса в позицию, показанную
на рис. 4.
Рис. 4
3. Смазать конец вала электродвигателя
консистентной смазкой, входящей в комплект
поставки электродвигателя.
4. Привернуть собственно насос к
электродвигателю 55 (Нм).
Внимание: Вал
насоса должен войти в
зацепление с валом электродвигателя.
Для этого можно использовать лыски на
поверхности насоса, специально
предназначенные для захватывания его в этом
месте гаечным ключом, смотри рис. 5.
Рис. 5
Если насос и электродвигатель собраны
правильно, между ними не должно быть зазора.
6.3 Демонтаж обратного клапана
В случае необходимости обратный клапан может
демонтироваться следующим образом:
1. С помощью клещей или аналогичного
инструмента удалите ножки клапана, как указано
на рис. 6.
2. Поверните насос так, чтобы головка клапана
оказалась внизу.
3. Проверьте, все ли незакрепленные части
клапана извлечены из насоса.
Рис. 6
Обратный клапан можно устанавливать в
сервисном центре Grundfos.
Перед началом
проведения любых
работ, убедитесь в том, что
электропитание отключено и
приняты все меры, чтобы
исключить его случайное
включение.
Ни в коем случае не опускать и не
поднимать насос за кабель
электродвигателя.
TM02 8425 5203TM01 2854 2299
Внимание
L
156 MM
Электродвигатель
(P2)
[
кВт]
L
[мм]
0,70 120
1,15 102
1,68 66
1,85 66
TM01 4337 0199
TM01 4338 0199
Насосы SQE-NE поставляются без
обратного клапана.
Указание
