инструкцияпоэксплуатациистанкаJETмод.HBS‐1321VS

Не оставляйте без присмотра работающий

станок.

Перед уходом с рабочего места отключите

станок.

Не используйте станок поблизости от мест

хранения горючих жидкостей и газов.

Принимайте во внимание возможности со-

общения о пожаре и борьбе с огнем, напри-

мер с помощью расположенных на пожарных

щитах огнетушителей.

Не

применяйте станок во влажных поме-

щениях и не подвергайте его воздействию

дождя.

Соблюдайте минимальные и максималь-

ные размеры заготовок.

Удаляйте стружку и детали только при ос-

тановленном станке.

Работы на электрическом оборудовании

станка разрешается проводить только квали-

фицированным электрикам.

Немедленно заменяйте поврежденный се-

тевой кабель.

Работы по переоснащению, регулировке и

очистке станка производить только при пол-

ной остановке станка и при отключенном се-

тевом штекере.

Немедленно заменяйте поврежденные по-

лотна пилы.

3.3 Остаточные опасности

Даже при использовании станка в соответ-

ствии с инструкциями имеются следующие

остаточные опасности:

Опасность повреждения двигающимся по-

лотном пилы в рабочей зоне.

Опасность от разлома полотна пилы.

Опасность из-за разлетающейся стружки и

частей заготовок.

Опасность из-за шума и летящей стружки.

Обязательно надевайте средства индиви-

дуальной защиты, такие как защитные очки и

наушники.

Опасность поражения электрическим током

при неправильной прокладке кабеля.

4. СПЕЦИФИКАЦИЯ СТАНКА

4.1 Технические характеристики

HBS-1321VS

Зона обработки:

При 90° ... Ø330, □330х480 мм, □225х530 мм

При 45° .............. Ø330, 330 мм, □330х395 мм

Размеры ленточного полотна ........................

............................................... 34х1,1х4100 мм

Диаметр шкивов .................................. 485 мм

Скорости движения ленты:

плавно ......................................... 20-80 м/мин

Поворот тисков .................................... 0º - 45º

Объём бака для СОЖ ............................ 23 л

Насос СОЖ ........................................ 0,13 л.с.

Двигатель ........................... 400В ~3/PE 50Гц

Выходная мощность .......... 2,2 кВт / S

100%

Входная мощность ............... 4,1 кВт / S

40%

Подключение к сети .............................. 380 В

Рабочий ток ................................................ 6А

Соединительный провод

(H07RN-F) ......................................... 5x1,5мм²

Защита ...................................................... 16А

Высота станины .................................. 812 мм

Габаритные размеры станка

.......................................... 2130х825х1100 мм

Масса станка ......................................... 600 кг

4.2 Уровень шума

Уровень звукового давления

(согласно EN 11202):

Холостой ход 76,4 dB(A)

Обработка 87,8 dB(A)

Приведенные значения относятся к уровню

испускания шума и не являются необходимым

уровнем для безопасной

работы. Они должны

дать возможность пользователю станка луч-

ше оценить опасность и возможные риски.

4.3 Объем поставки

Станина

Биметаллическое полотно 34 мм

Регулируемый упор заготовки

Ремённый привод и кожух

Гидравлический цилиндр

СОЖ

Набор для монтажа

Инструкция по эксплуатации

Список запасных частей

4.4 Описание станка



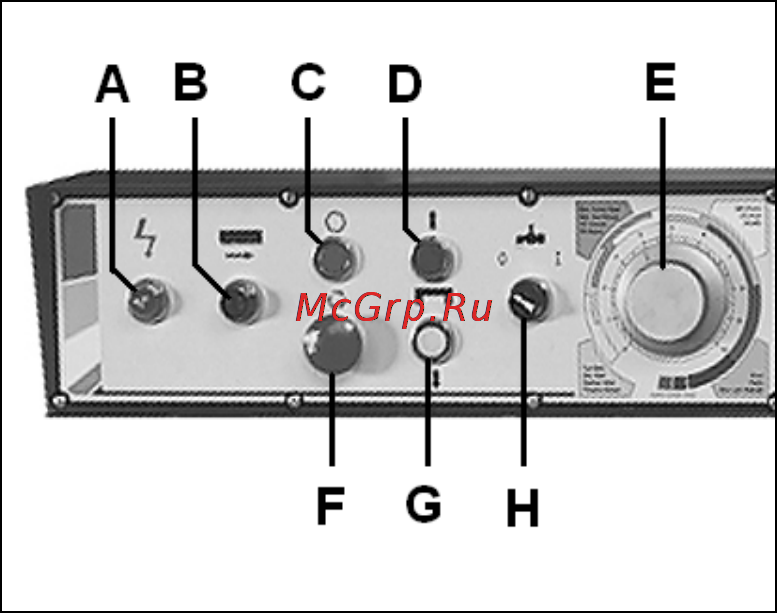

Рис. 1

A ...... индикаторная лампочка

B ...... кнопка пуска

C ...... кнопка выключения

D ...... ручка подъёма консоли

E ...... ручка регулировки подачи

F ...... кнопка аварийного останова

G ...... ручка опускания консоли

H ...... выключатель СОЖ
