инструкцияпоэксплуатациистанкаJETмод.HBS‐1321VS
4

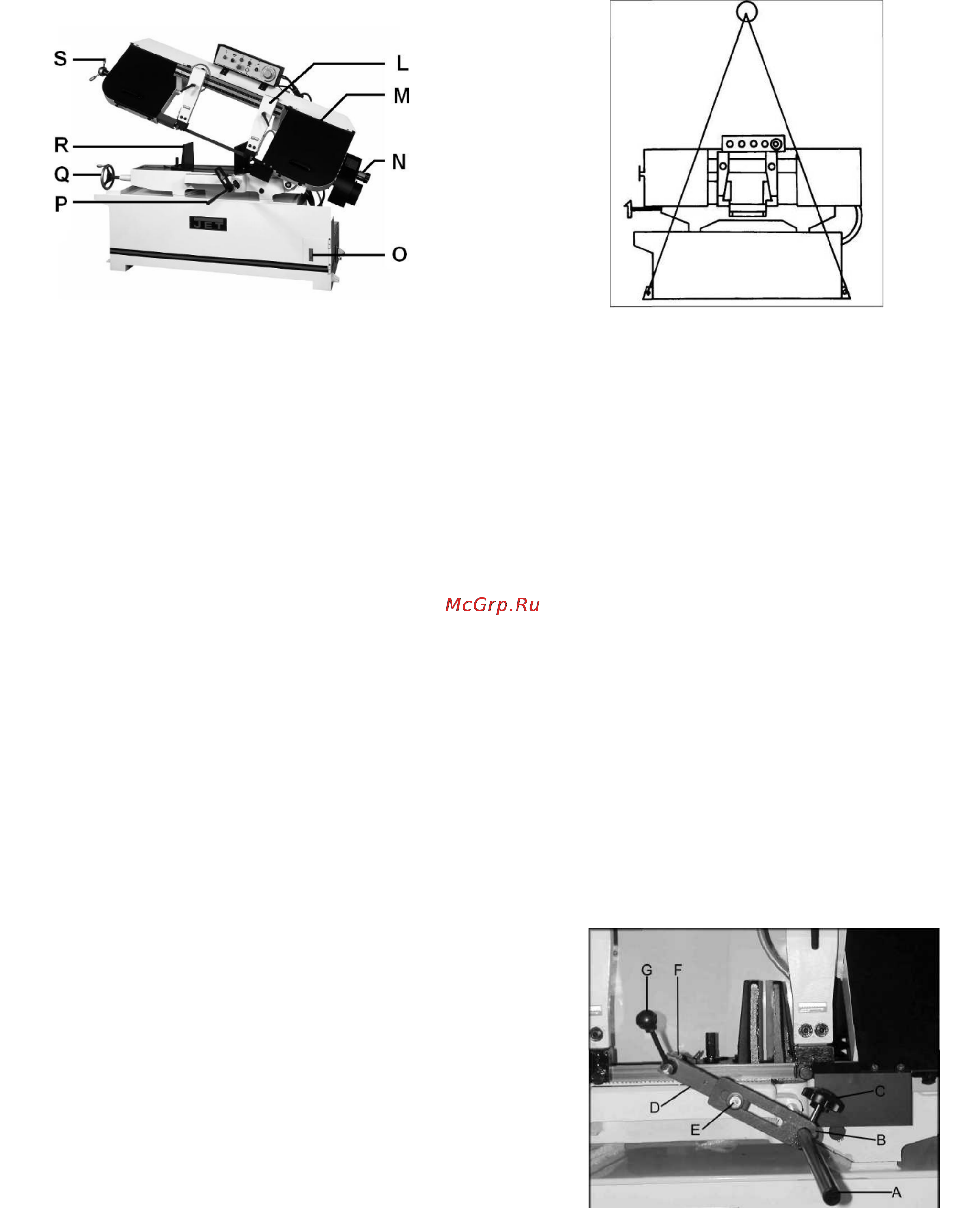

Рис. 2
L ....... регулировочные направляющие полотна
M ...... кожух шкива
N ...... вариатор скорости
O ...... глазок для контроля уровня СОЖ
P ...... упор заготовки
Q ...... маховик
R ...... быстрозажимные тиски
S ...... натяжной шкив полотна
5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
5.1 Транспортировка и пуск в эксплуата-
цию
Станок должен быть установлен на прочном и
ровном основании. Выделите помещение для
сервиса, вокруг станка должно быть доста-
точно места для работы.
Используя подъёмные ремни соответствую-
щей грузоподъёмности, которые должны быть
изолированы от поверхностей станка, подни-
мите станок и установите на место работы.
См. Рис. 3
ВНИМАНИЕ
Масса станка – 600 кг. Убедитесь, что гру-
зоподъёмность вашего грузоподъемного
средства соответствует массе станка.
Установите четыре регулировочных болта со
стопорными гайками на обеих сторонах осно-
вания.
С помощью уровня проверьте, ровно ли уста-
новлено основание.
Отрегулируйте регулировочные болты таким
образом, чтобы станок стоял ровно в обоих
направлениях, и затяните стопорные гайки.
Рис. 3
5.2 Монтаж
Распакуйте пилу и проверьте станок на по-
вреждения. Если Вы обнаружили какие-либо
повреждения, обратитесь к Вашему продавцу.
Не запускайте станок в работу.
Утилизируйте упаковку в соответствии с тре-
бованиями охраны окружающие среды.
Удалите защитную смазку с поверхностей
станка с помощью мягких растворителей.
Монтаж упора заготовки
Вставьте стопорный штифт (А, Рис. 4) в осно-
вание ниже тисков.
Установите стопорный механизм (В) на сто-
порный штифт (С) и затяните стопорную руч-
ку.
Присоедините соединительную пластину (D) к
стопорному механизму с помощью болта и
шайбы (E).
Закрепите упор заготовки (F) с помощью сто-
порной ручки (G).
Рис. 4
Монтаж маховика натяжения полотна
Наденьте ручку натяжения полотна (А,
Рис. 5) на ось и затяните шестигранный
болт.
