10 Руководство пользователя

АЭК «ИНТОИС» 1 серия

ТРЕБОВАНИЯ К МОНТАЖУ

И ПУСКОНАЛАДОЧНЫМ РАБОТАМ

Подготовка оборудования

Перед началом монтажа АЭК в отопительную систему необходимо произве-

сти протяжку ТЭНов и проверить надежность крепления кабелей в АЭК.

Установка и порядок подключения АЭК

АЭК крепится к стене с помощью кронштейнов установленных на задней

крышке, выходным патрубком к верху. Не допускается установка группы безопас-

ности над АЭК (во избежания попадания аварийного сброса теплоносителя на АЭК)

Для удобства подключения и обслуживания необходимо наличие свободного

пространства с правой стороны корпуса АЭК не менее 0.5 метра, с левой стороны не

менее 30-40 см.

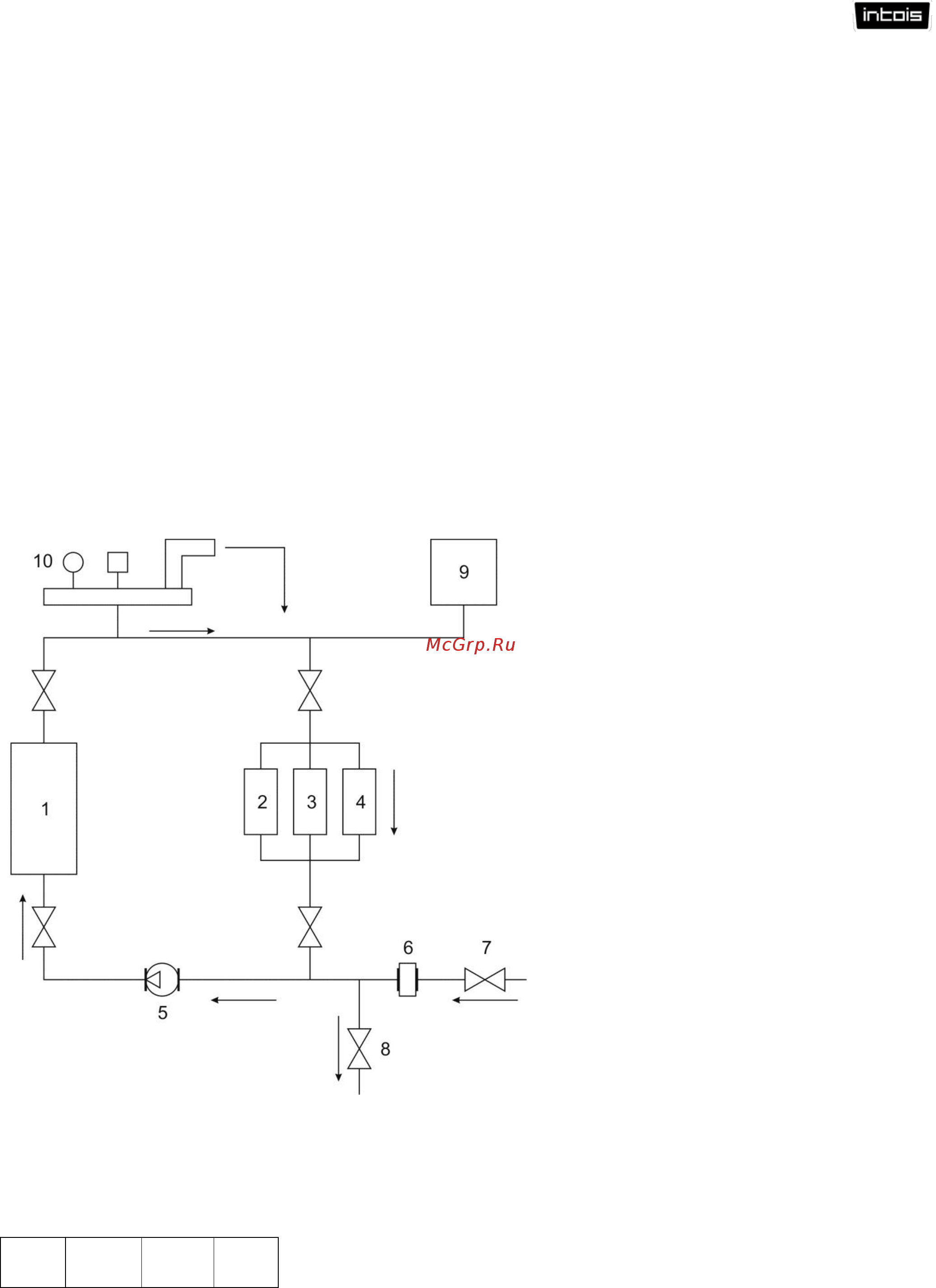

Рекомендуемая схема подключения АЭК к системе теплообеспечения приве-

дена ниже.

Рис.2

1. АЭК

2. 3.4. Теплообменники (радиа-

торы)

5. Циркуляционный насос

6. Фильтр очистки воды

7. Кран заполнения системы

8. Сливной кран

9. Расширительный бак

10. Группа безопасности

Подключение АЭК к элек-

тросети производиться с помощью

кабеля, сечением соответствующим

п.2.5 настоящего руководства к

клеммнику № 6 (рис.1), согласно

маркировке.

Кабели рабочей (фазной) проводки закрепить к выводам A, B, C;

Нулевой - к выводу N.

N A B C
