УСТРОЙСТВО АЭК

АЭК представляет собой теплообменник, установленный в корпусе вместе с

системой автоматического управления. На передней части корпуса расположен блок

управления, на задней стенке корпуса установлены проушины для крепления АЭК к

стене. Сверху справа и снизу на АЭК находятся патрубки для монтажа в систему

отопления (рис.1).

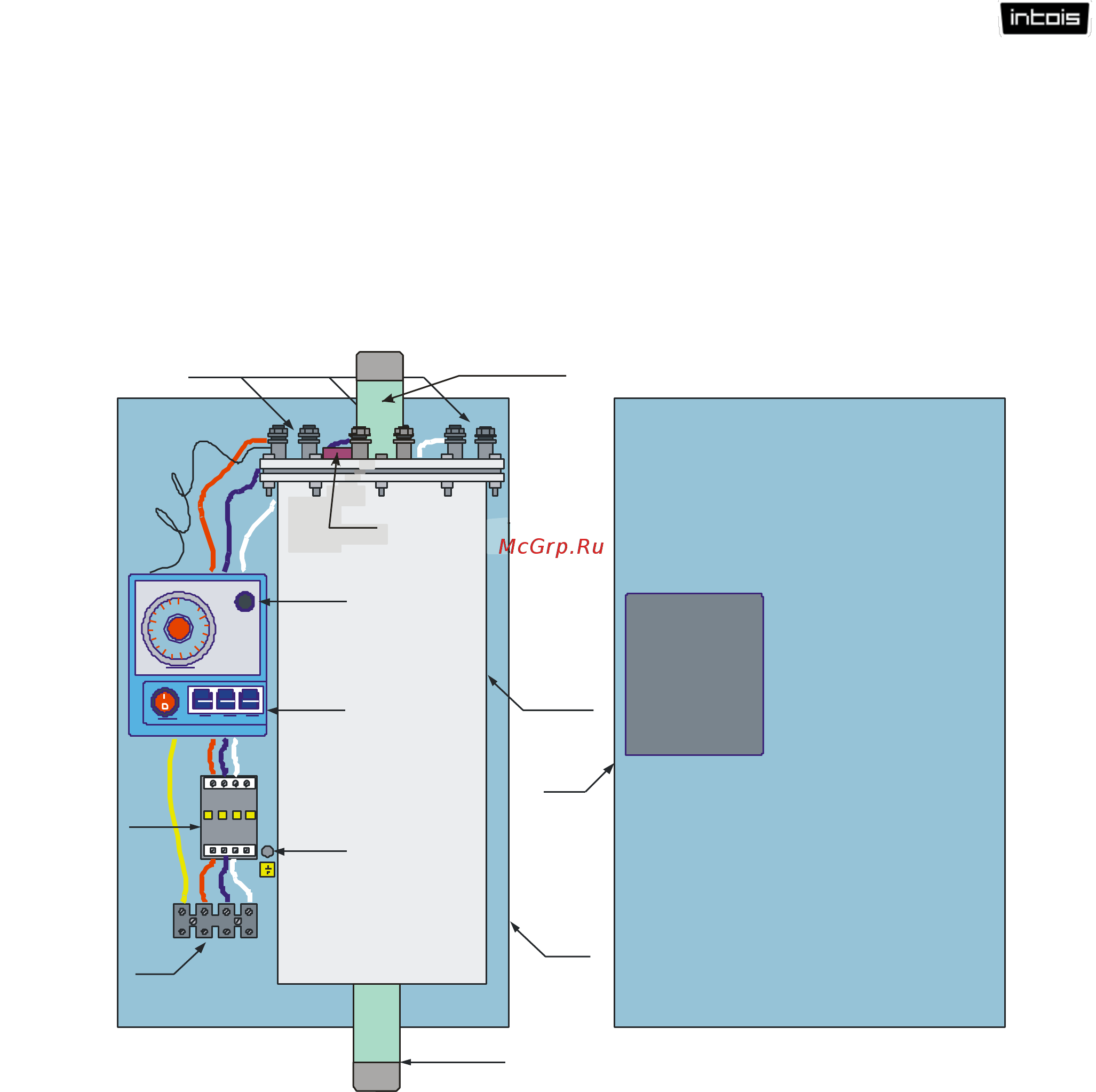

Рис.1.

1. 3 ТЭНа;

2. Теплообменник;

3. Выходной патрубок прямой магистрали;

4. Входной патрубок обратной магистрали;

5. Крышка корпуса АЭК;

6. Задняя стенка корпуса АЭК;

7. Магнитный пускатель;

8. Клеммник подключения подводящих проводов однофазного/трёхфазного пе-

ременного тока 220/380В;

9. Подключение кабеля “земля”;

10. Блок управления АЭК;

11. Датчик температуры котла и термореле;

12. Предохранитель.
