Руководство по установке для серии AT-FS20x
7
Внешний источник питания
Медиаконвертеры в версии на 12 В пост. тока поставляются в
комплекте с адаптером питания переменного/постоянного тока,
который показан на рис.8. Он представляет собой
сертифицированный на соответствие требованиям безопасности
адаптер питания переменного тока в версиях на 100 В и 240 В
переменного тока, с нестабилизируемым выходом 12 В постоянного
тока.

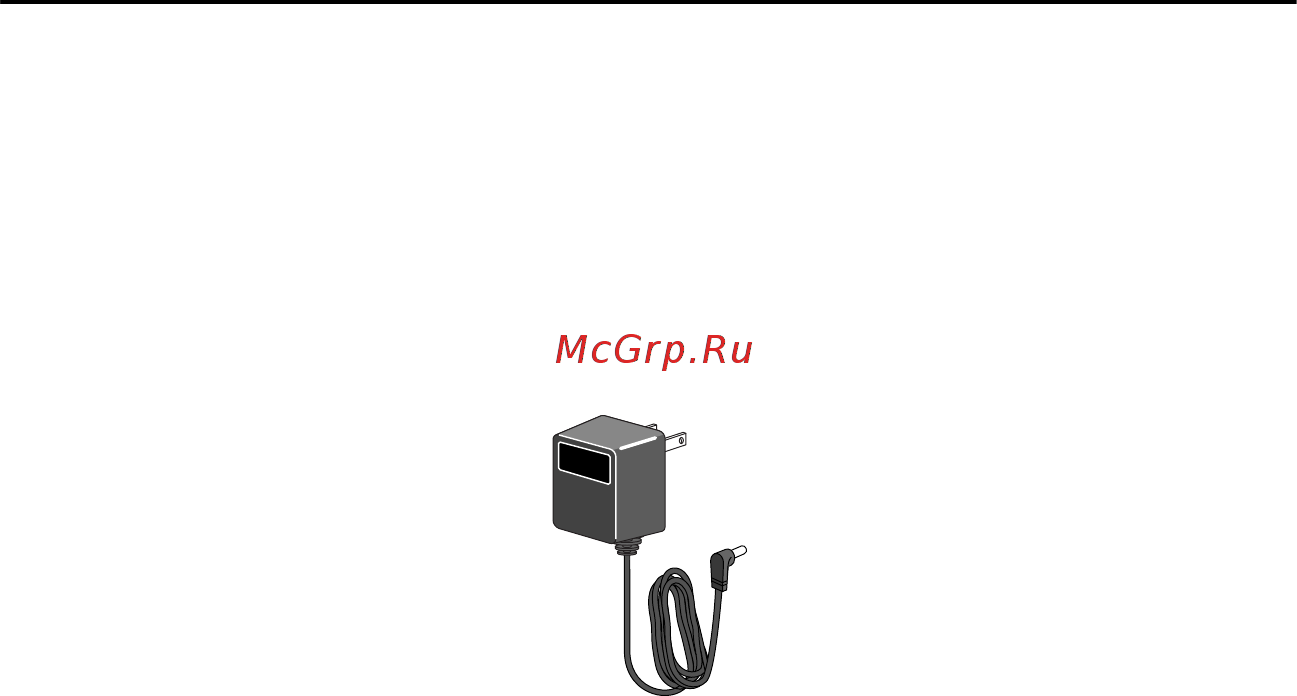

Рисунок 8. Адаптер питания переменного/постоянного
тока для
конвертеров с питанием от 12 В пост. тока
000400a.book Page 7 Monday, November 17, 2014 3:41 PM
