Глава 2: Установка
30
Подключение устройства с питанием от 12 В пост.
тока
Чтобы подключить питание к конвертеру с питанием от 12 В пост.
тока, выполните следующие действия:
Примечание
В случае установки конвертера в шасси AT-MCR12 адаптер
питания не требуется.
1. Подключите один конец шнура питания постоянного тока к
розетке питания на задней панели конвертера,
промаркированному как 12VDC, как это показано на рис.11.

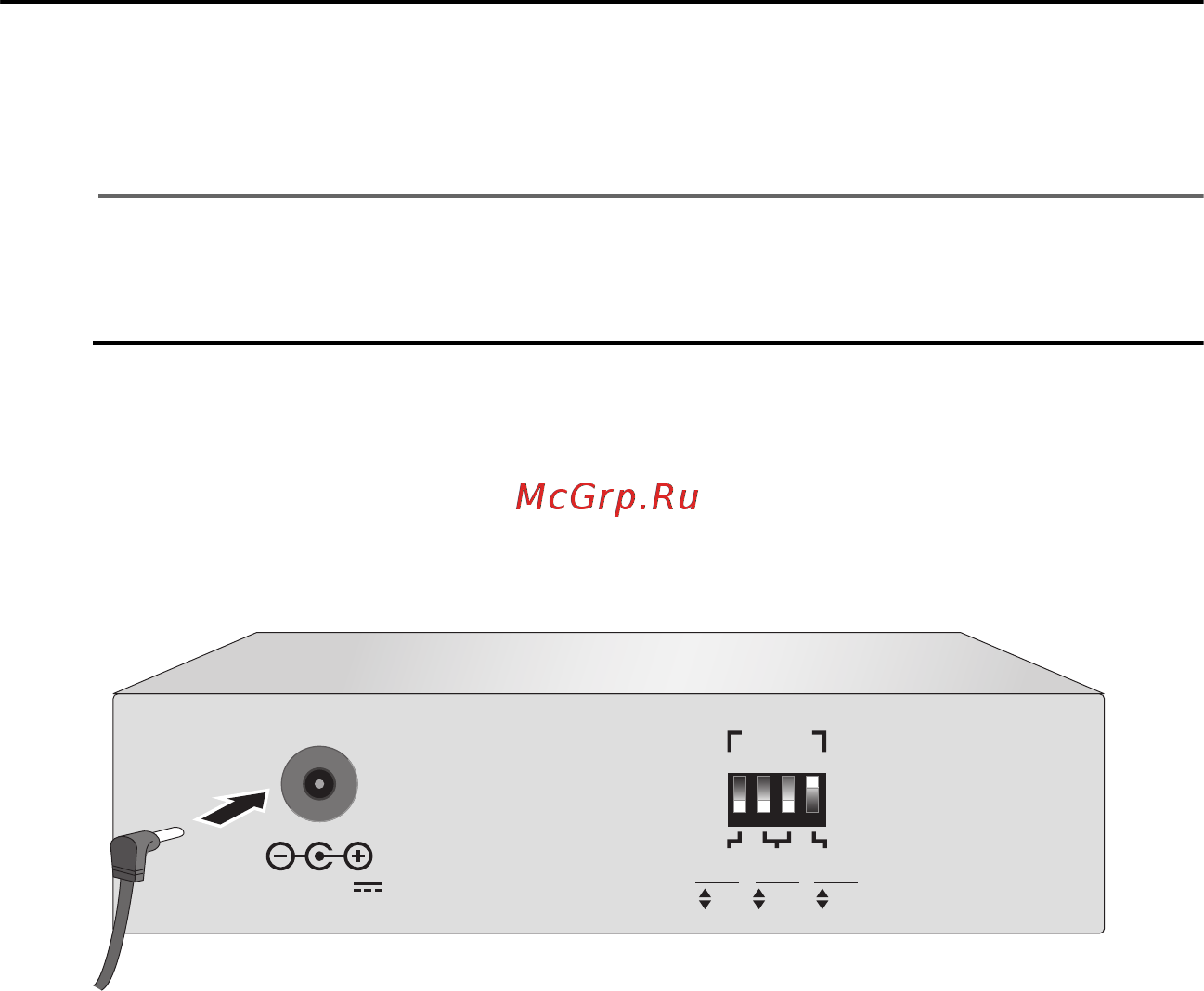

Рисунок 11. Подключение устройства с питанием от 12 В пост. тока
2. Включите адаптер питания переменного/постоянного тока в
розетку. Требования к питающей сети приводятся в разделе
“Технические характеристики
” на стр.37.
3. Убедитесь, что индикатор PWR на передней панели устройства
загорелся зеленым светом. Если индикатор PWR не горит,
обратитесь к разделу “Устранение неисправностей” на стр.33.
4. Выполните действия от пункта шаг 8 до пункта шаг 11 на стр.28
для завершения установки.
12VDC
21 34
1222
PORT
10
100
HALF
FULL
OFF
ON
DUPLEX
MODE
AUTO
NEG
SPEED
(Mbps)
000400a.book Page 30 Monday, November 17, 2014 3:41 PM
