4 13

1. ОБЩИЕ УКАЗАНИЯ

1.1. Вертикально-сверлильный станок на магнитной по-

душке “Корвет 440” (далее станок) предназначен для

обработки различных материалов вращающимся режу-

щим инструментом. Этот станок эффективен при мон-

таже металлоконструкций и может сверлить отверстия

непосредственно на месте монтажа. Крепление станка

на металлоконструкции в различных плоскостях осу-

ществляется за счет электромагнита подушки.

1.2. Станок предназначен для работы от однофазной

сети переменного тока напряжением 220В + 10% час-

тотой 50Гц.

1.3. Станок рассчитан для эксплуатации в нормальных

климатических условиях:

- температура окружающей среды от 1 до 35

С;

- относительная влажность воздуха до 80 % (при темпе-

ратуре 25

С.)

1.4. Приобретая станок, проверьте его комплектность,

наличие гарантийных талонов в руководстве по эксплуа-

тации, дающих право на бесплатное устранение заводс-

ких дефектов в период гарантийного срока при наличии

на них даты продажи, штампа магазина и разборчивой

подписи или штампа продавца. После продажи станка

претензии по некомплектности не принимаются.

ПРИМЕЧАНИЕ: Если станок внесен в зимнее время в

отапливаемое помещение с улицы или из холодного

помещения, не распаковывайте и не включайте его в

течение 8 часов, чтобы он прогрелся до температуры

окружающего воздуха. В противном случае станок мо-

жет выйти из строя при включении из-за сконденсиро-

вавшейся влаги на холодных поверхностях элементов

электродвигателя.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры станка приведены в табл. 1.

2.1.1. По электробезопасности вертикально-сверлильный станок на магнитной подушке “КОРВЕТ 440“ соответс-

твует I классу защиты от поражения электрическим током.

В связи с постоянным совершенствованием технических характеристик моделей оставляем за собой право

вносить изменения в конструкцию и комплектность. При необходимости информация об этом

будет прила-

гаться к «Руководству» отдельным листом.

3. КОМПЛЕКТНОСТЬ (Рис. 1)

3.1. В комплект поставки входит:

А.Станок на магнитной подушке 1 шт.

В. Дорн 1 шт.

С. Патрон сверлильный 1 шт.

D. Ключ (к патрону сверлильному) 1 шт.

E. Клин 1 шт.

F. Ручка 3 шт.

G. Трос (страховочный) 1 шт.

H. Набор из восьми сверл 1 шт.

Руководство по эксплуатации 1 экз

Упаковка 1 шт.

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

4.1. Общие указания по обеспечению безопасности

при работе со станком.

ПРЕДУПРЕЖДЕНИЕ: не подключайте станок к сети

питания до тех пор, пока внимательно не ознакоми-

тесь с изложенными в «Руководстве» рекомендаци-

ями, пока поэтапно не пройдете все пункты настрой-

ки и регулировки станка.

4.1.1. Ознакомьтесь с

устройством и назначением Ва-

шего станка

4.1.2. Запрещается установка и работа станка в услови-

ях с относительной влажностью воздуха более 80%.

Не работайте в опасных условиях. Не пользуйтесь стан-

ком в условиях с повышенной влажностью воздуха, во

взрывоопасной атмосфере, при наличии газов и пыли,

рядом со взрывоопасными и легко воспламеняемыми

жидкостями. Позаботьтесь

о хорошем освещении рабо-

чего места и свободе передвижения у станка. Не исполь-

зуйте станок вне помещения в дождь, снег, при тумане.

4.1.3. Не допускайте загромождения рабочего места

посторонними предметами.

4.1.4. Дети и посторонние лица должны находиться на

безопасном расстоянии от рабочего места

4.1.5. Не перегружайте станок. Ваша работа будет вы-

полнена лучше и закончится быстрее, если Вы будете

выполнять её так, чтобы станок не перегружался.

4.1.6. Используйте станок только по назначению. Не до-

пускается самостоятельное проведение модификаций

станка, а также использование станка для работ, на ко-

Таблица 1

Наименование параметра Значение параметра

1. Номинальное напряжение питания, В 220 +

10%

2. Частота сети, Гц 50

3. Род тока переменный однофазный

4. Номинальная потребляемая мощность, Вт 1000

5. Тип электродвигателя Коллекторный

6. Передача Зубчатая

7. Скорости вращения шпинделя на холостом ходу, об/мин 300

8. Патрон В18 (Ø3-16 мм)

9. Макс.диаметр сверления, мм 23

10. Максимальное перемещение по стойке, мм 210

11.Сила притяжения электромагнита, Н 12000

12. Диаметр магнитной подушки, мм 155

13.Габаритные размеры станка (длина х ширина х высота), мм 600 x 300 x 700

14. Масса (нетто), кг 28

Код для заказа станка 20440

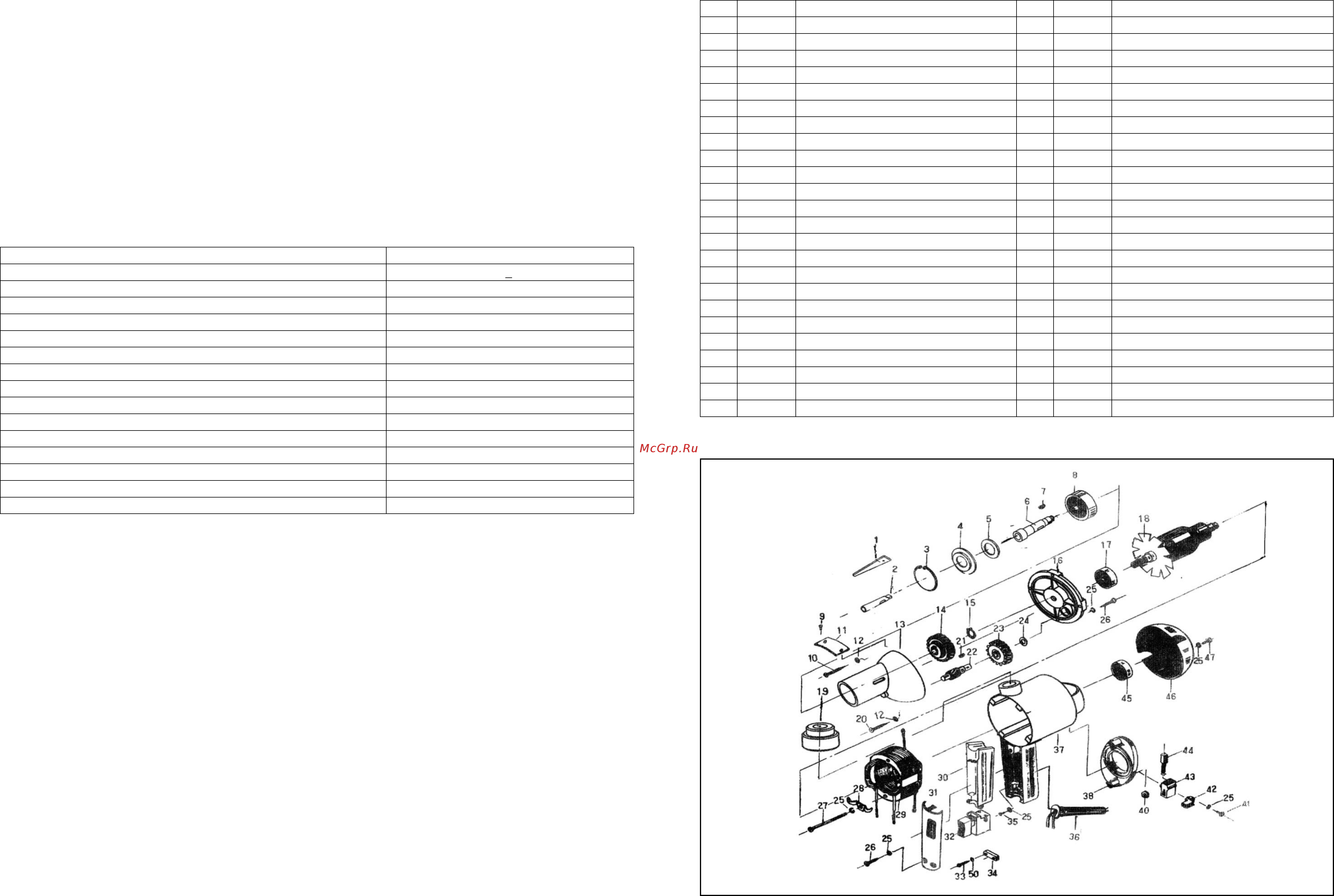

ДЕТАЛИ СБОРКИ И СХЕМА СБОРКИ «КОРВЕТ 440»

*- позиция по Рис.9

№* Код Наименование №* Код Наименование

1 129198 Клин 25 129222 Шайба

2 129199 Дорн 26 129223 Винт

3 129200 Кольцо 27 129224 Винт

4 129201 Крышка 28 129225 Держатель (статора)

5 129202 Прокладка 29 129226 Статор

6 129203 Шпиндель 30 129227 Изоляция

7 129204 Шпонка 31 129228 Кожух

8 129205 Подшипник 32 129229 Выключатель (двухпозиционный)

9 129206 Винт 33 129230 Винт

10 129207 Винт 34 129231 Вставка

11 129208 Шильдик 35 129232 Винт

12 129209 Шайба 36 129233 Втулка (кабеля)

13 129210 Кожух редуктора 37 129234 Корпус (двигателя)

14 129211 Шестерня 38 129235 Вставка (для щеткодержателя)

15 129212 Шайба 39 129236 Кабель

16 129213 Крышка 40 129237 Гайка

17 129214 Подшипник 41 129238 Винт

18 129215 Ротор (якорь) 42 129239 Крышка щеткодержателя

19 129216 Втулка 43 129240 Щеткодержатель

20 129217 Винт 44 129241 Щетка

21 129218 Шпонка 45 129242 Подшипник

22 129219 Вал червячный 46 129243 Крышка двигателя

23 129220 Шестерня 47 129244 Винт

24 129221 Шайба

СХЕМА СБОРКИ СВЕРЛИЛЬНОЙ ГОЛОВКИ

Рис. 9
