ДЕТАЛИ СБОРКИ И СХЕМА СБОРКИ «КОРВЕТ 440»

*- позиция по Рис.8

№* Код Наименование №* Код Наименование

1 129152 Болт 25 129176 Шестерня

2 129153 Крепление 26 129177 Шайба пружинная

3 129154 Сверлильная головка 27 129178 Вкладыш (подшипника)

4 129155 Трубка 28 129179 Цапфа

5 129156 Болт 29 129180 Шпонка

6 129157 Направляющая (правая) 30 129181 Шпонка

7 129158 Болт 31 129182 Вал

8 129159 Направляющая (левая) 32 129183 Ручка

9 129160 Болт 33 129184 Рукоятка

10 129161 Шайба 34 129185 Кабель

11 129162 Вставка 35 129186 Крепление

12 129163 Болт 36 129187 Винт

13 129164 Болт 37 129188 Гайка

14 129165 Рейка 38 129189 Шайба пружинная

15 129166 Болт 39 129190 Плита

16 129167 Бирка 40 129191 Болт

17 129168 Винт 41 129192 Стойка соединительная

18 129169 Винт 42 129193 Опора

19 129170 Корпус подшипника 43 129194 Шарик стальной

20 129171

Вкладыш (подшипника) 44 129195 Тяга

21 129172 Болт 45 129196 Рукоятка

22 129173 Гайка 46 129197 Подушка

23 129174 Втулка для кабеля

24 129175 Колонна

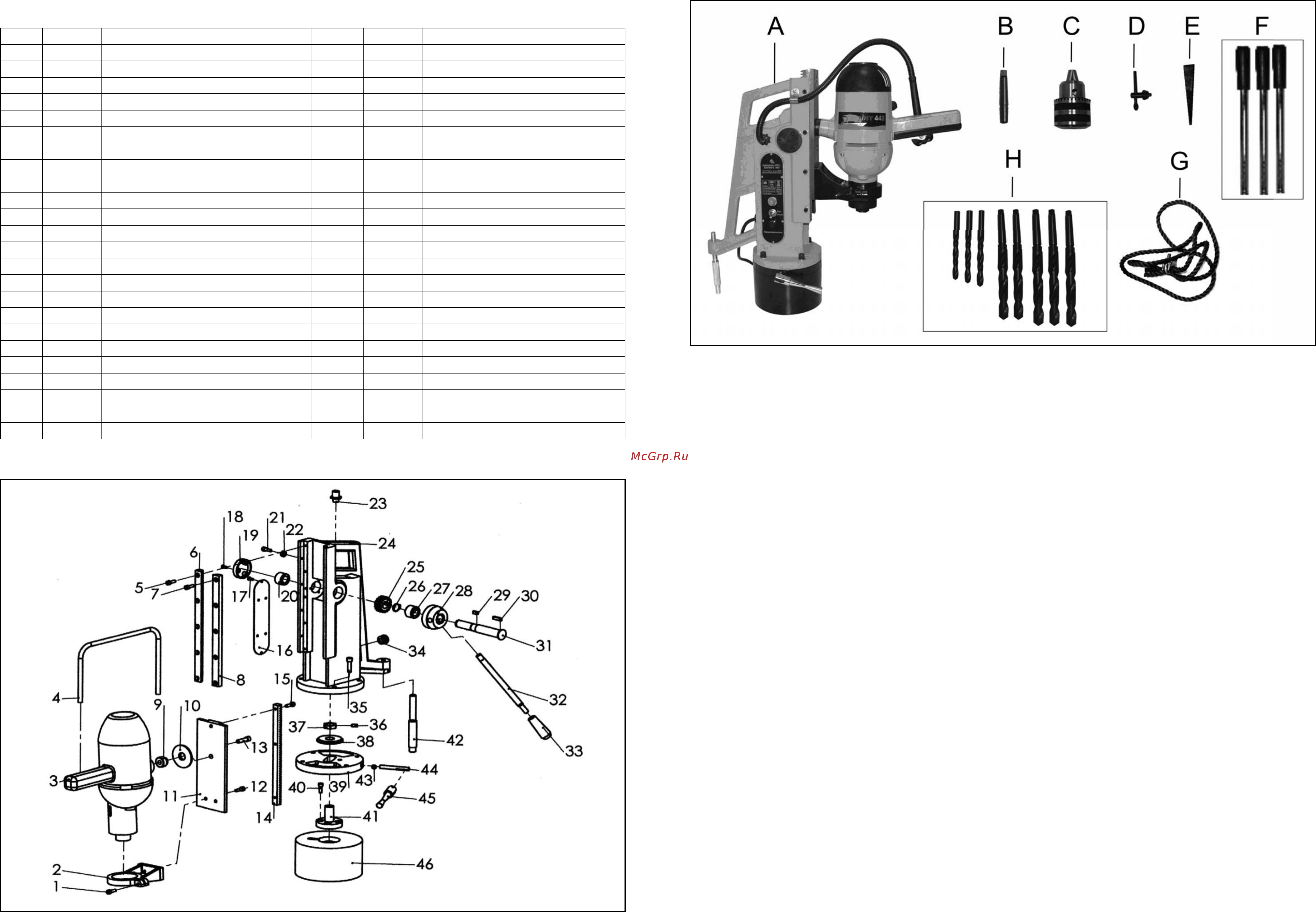

СХЕМА СБОРКИ НЕСУЩЕЙ ЧАСТИ

Рис. 8

Рис. 1

торые он не рассчитан.

4.1.7.Одевайтесь правильно. При работе со станком не

надевайте излишне свободную одежду, перчатки, гал-

стуки, украшения. Они могут попасть в подвижные де-

тали станка. Всегда работайте в нескользящей обуви и

убирайте назад длинные волосы.

4.1.8.Всегда работайте в защитных очках: обычные очки

таковыми не являются, поскольку не противостоят уда-

рам; работайте с применением наушников для умень-

шения воздействия шума.

4.1.9. При отсутствии на рабочем месте эффективных

систем пылеудаления рекомендуется использовать

индивидуальные средства защиты дыхательных путей

(респиратор), поскольку пыль при обработке некоторых

материалов может вызывать аллергические осложне-

ния.

4.1.10. Сохраняйте правильную рабочую позу и равно-

весие, не наклоняйтесь над вращающимися деталями и

агрегатами, и не опирайтесь на работающий станок.

4.1.11.Контролируйте исправность деталей станка, пра-

вильность регулировки подвижных деталей, соединений

подвижных деталей, правильность установок под плани-

руемые операции. Любая неисправная деталь должна

немедленно ремонтироваться или заменяться.

Содержите станок в чистоте, в исправном состоянии,

правильно его обслуживайте.

4.1.12. Перед началом любых работ по настройке или

техническому обслуживанию станка отключите вилку

шнура питания станка из розетки электросети.

4.1.13. Используйте только рекомендованные комплек-

тующие (детали, узлы и механизмы). Соблюдайте ука-

зания, прилагаемые к комплектующим. Применение не-

соответствующих комплектующих может стать причиной

несчастного случая.

4.1.14. Не оставляйте станок без присмотра. Прежде

чем покинуть рабочее место, выключите станок, дожди-

тесь полной остановки электродвигателя и отсоедините

шнур питания от сети.

4.1.15. Перед первым включением станка обратите вни-

мание на правильность сборки и надежность установки

станка. Прежде чем подсоединить станок к розетки убе-

дитесь, что выключатель станка находится в положении

«ВЫКЛ.».

ВНИМАНИЕ! Прочтите надписи с предупреждаю-

щими указаниями на наклейках, расположенных на

станке. Для исключения возможности поражения

электрическим током не подвергайте станок воз-

действию повышенной влажности.

4.1.16. Если Вам что-то показалось ненормальным в ра-

боте станка, немедленно прекратите его эксплуатацию.

4.1.17. Не допускайте неправильной эксплуатации шну-

ра питания. Не тяните за шнур питания при отсоедине-

нии вилки от розетки. Оберегайте шнур питания от на-

гревания, от попадания масла и воды и от повреждения

об острые кромки.

4.1.18. После запуска станка, дайте ему поработать не

менее двух минут на холостом ходу. Если в это время

Вы услышите посторонний шум или почувствуете силь-

ную вибрацию, выключите станок, отсоедините вилку

шнура питания от розетки электрической сети и устано-

вите причину этого явления. Не включайте станок до вы-

явления и устранения причины неисправности.

4.1.19. Не работайте на станке, если принимаете ле-

карства, или находитесь в состоянии сильной усталос-

ти, алкогольного или наркотического опьянения.

4.2. Дополнительные указания по безопасности при

работе со станком.

4.2.1. ВНИМАНИЕ!!!: При работе со станком на него-

ризонтальных плоскостях используйте страховоч-

ный трос. Устанавливайте страховочный трос так,

чтобы в случае смещения станка на негоризонталь-

ной плоскости, натяжение троса обеспечивало не-

подвижность станка и предотвращало его падение.

Запрещено использовать поврежденный страховоч-

ный трос. Прежде чем приступить к работе со стан-

ком, внимательно осмотрите страховочный трос.

Все нити страховочного троса должны быть целые

(без признаков повреждения) и крепко сплетены, об-

разуя крепкий трос. В случае обнаружения дефекта

страховочного троса, замените его на соответствую-
