Hyundai H-AT2-50-UI531 [9/32] Внимание

Тепловая завеса

ВНИМАНИЕ!

Пульт управления должен располагаться вне зоны воздушного

потока завесы, иначе работа терморегулятора будет зависеть от

температуры воздушного потока.

Работы по подключению пульта производить до подключения

завесы к стационарной электросети, иначе кабель управления

будет находиться под напряжением.

Модель

H-AT2-90-UI532

H-AT2-12-UI533

H-AT2-18-UI534

H-AT2-24-UI535

1. Завеса рассчитана на подключение стационарно к электрической сети переменного тока с

трёхфазным напряжением 380В (допустимые колебания напряжения от 342В до 418В)

и контуром заземления.

2. Перед подключением завесы к электрической сети необходимо произвести подключение

выносного пульта управления, для этого необходимо:

- отвернуть винт на пульте управления,

- снять верхнюю крышку и панель пульта,

- закрепить пульт на стене,

- подключить к клеммной колодке пульта кабель управления, выведенный из завесы, в соот-

ветствии со схемой, указанной на рис. 4 и на корпусе завесы.

- установить панель и верхнюю крышку (инструкция по установке пульта и комплект крепежа

прилагаются).

3. Подключение к стационарной электросети производится в соответствии со схемой, указан-

ной на рис. 4 и 4а на корпусе завесы.

4. Жилы кабеля, идущего от источника питания необходимо соединить с жилами силово-

го кабеля, выведенного из корпуса завесы с помощью клеммной колодки или специальных

соединительных зажимов, обеспечивающих надежную изоляцию и фиксацию проводов (в

комплект поставки не входят).

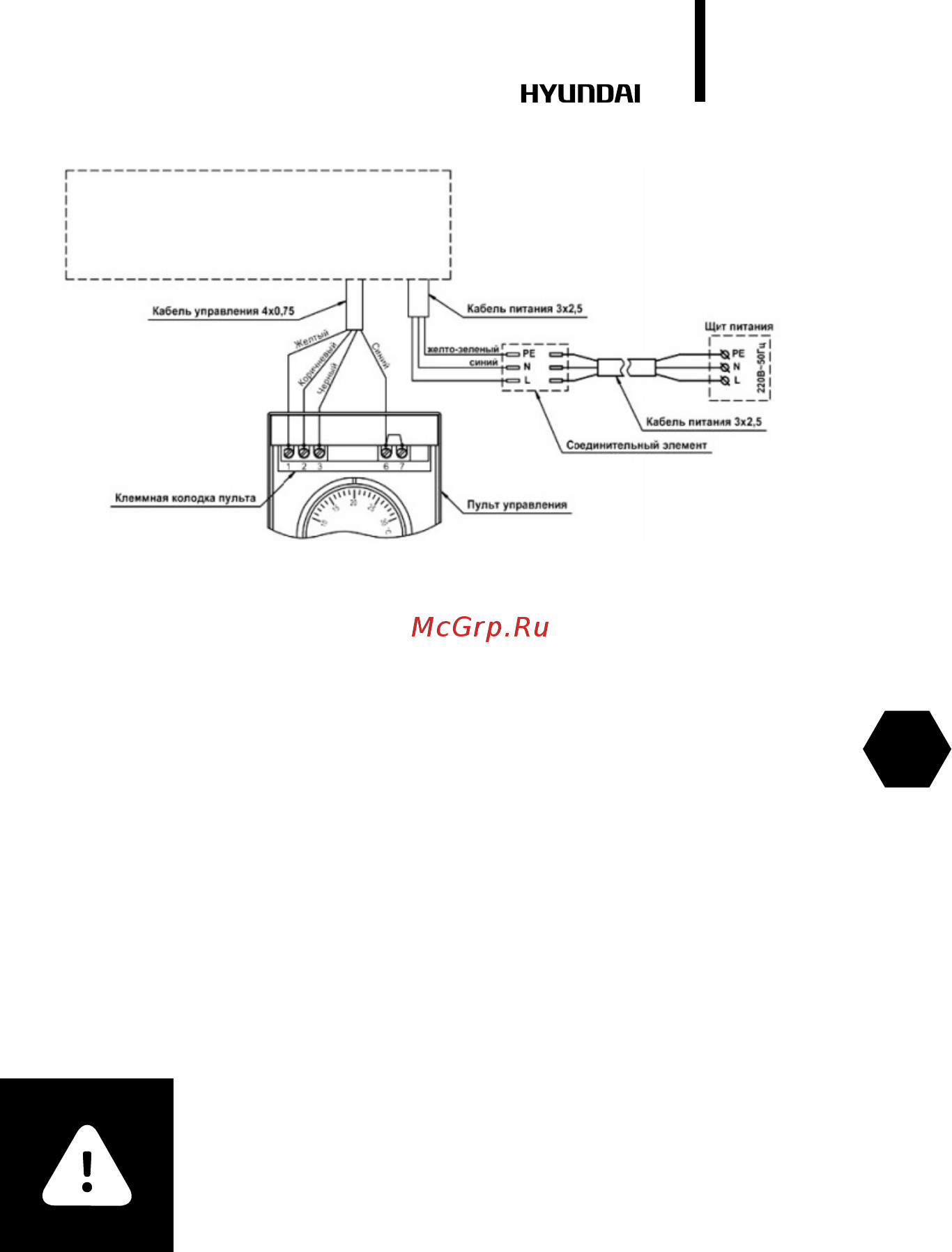

Рис. 3
