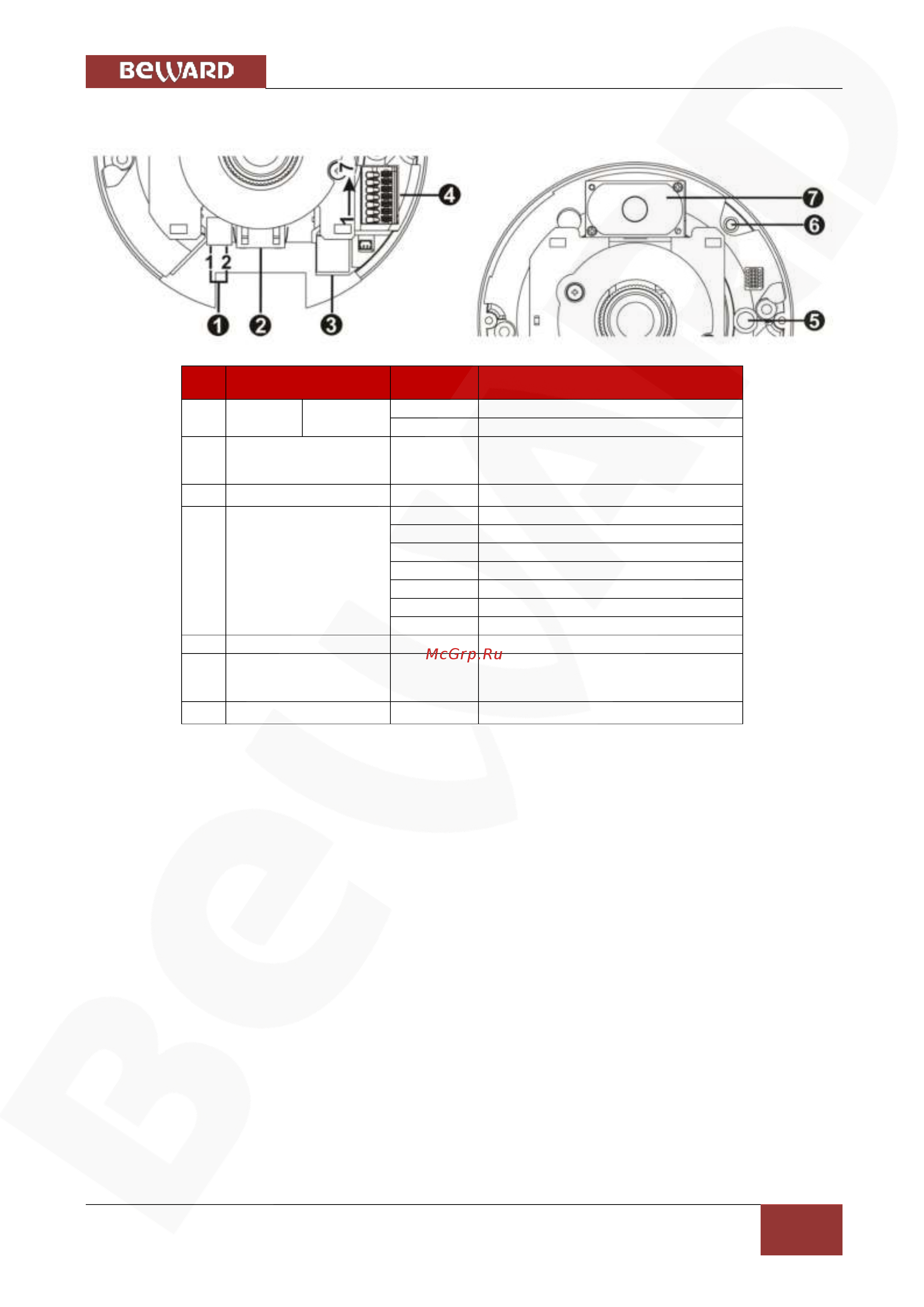

Глава 4. Установка камеры и подключение кабеля
Руководство по подключению IP-камер BD3670FL, BD3670FL2, BD3990FL2,
BD3990FLM
10
BD3670FL2/BD3990FL2
№
Разъем, кнопка
Контакт
Назначение
1
Питание
DC 12 V
1
DC 12 V (+)
2
DC 12 V (-)
2
RJ-45
-
Разъем подключения сети Ethernet
(поддержка PoE) с индикацией
активности сети
3
Слот microSD
-
Разъем для карт памяти microSDXC
4
Тревожные и аудио
входы/выходы
1
Тревожный выход +
2
Тревожный выход -
3
Тревожный вход +
4
Тревожный вход -
5
GND
6
Аудио выход
7
Аудио вход
5
Микрофон
-
Встроенный микрофон
6
Кнопка сброса
-
Кнопка сброса и восстановления
заводских настроек
7
Динамик
-
Встроенный динамик
