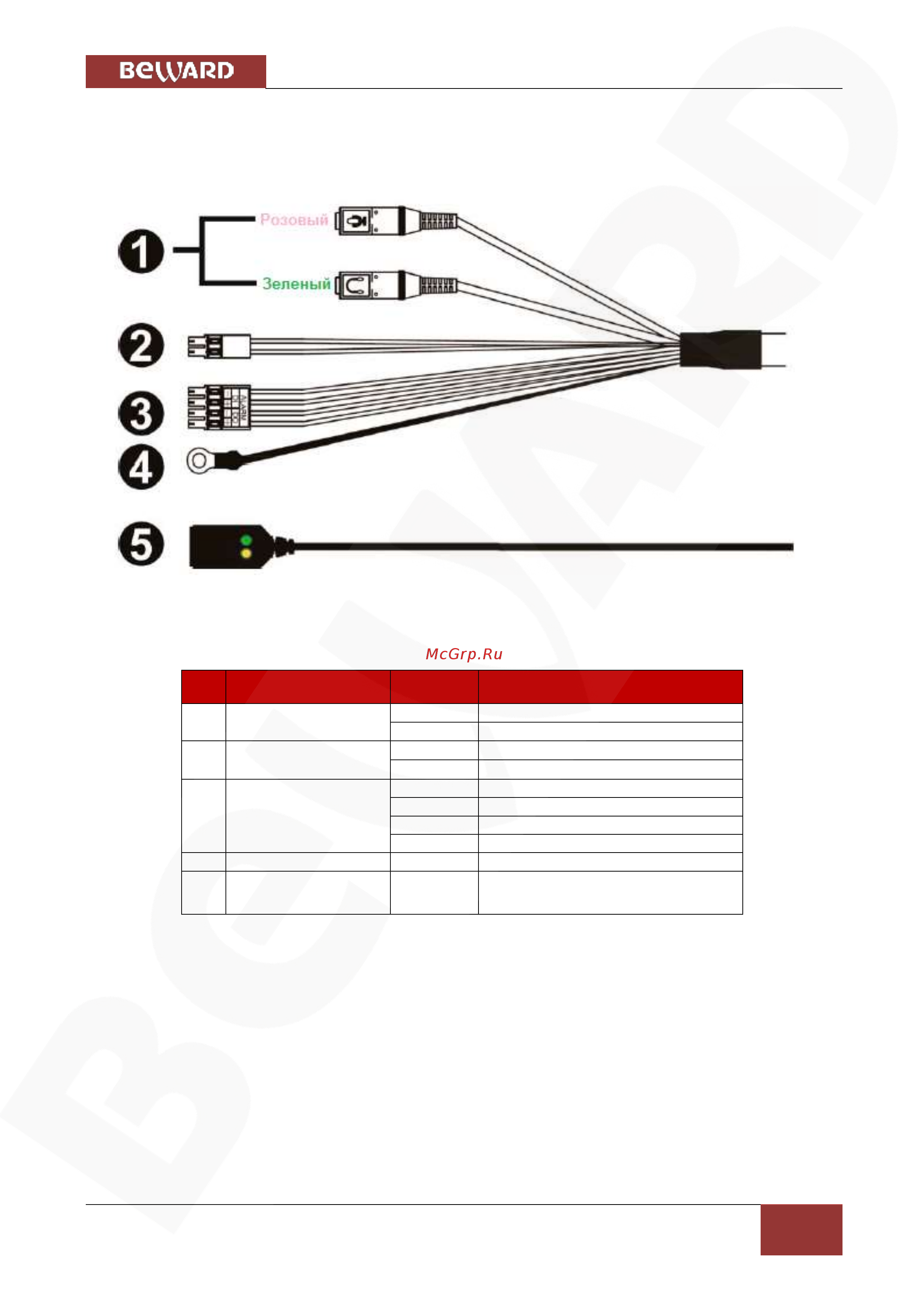

Глава 4. Установка камеры и подключение кабеля
Руководство по подключению IP-камер BD3670FL, BD3670FL2, BD3990FL2,
BD3990FLM
11
BD3990FLM
№
Разъем
Контакт
Назначение
1
Аудио вход/выход
Розовый
Аудио вх.
Зеленый
Аудио вых.
2
Разъем питания
Черный
DC 12 В -
Красный
DC 12 В +
3
Тревожные
входы/выходы
1
Тревожный вх. -
2
Тревожный вх +
3
Тревожный вых -
4
Тревожный вых +
4
GND
-
GND
5
RJ-45
-
Разъем подключения сети Ethernet
(поддержка PoE) с индикацией
активности сети
