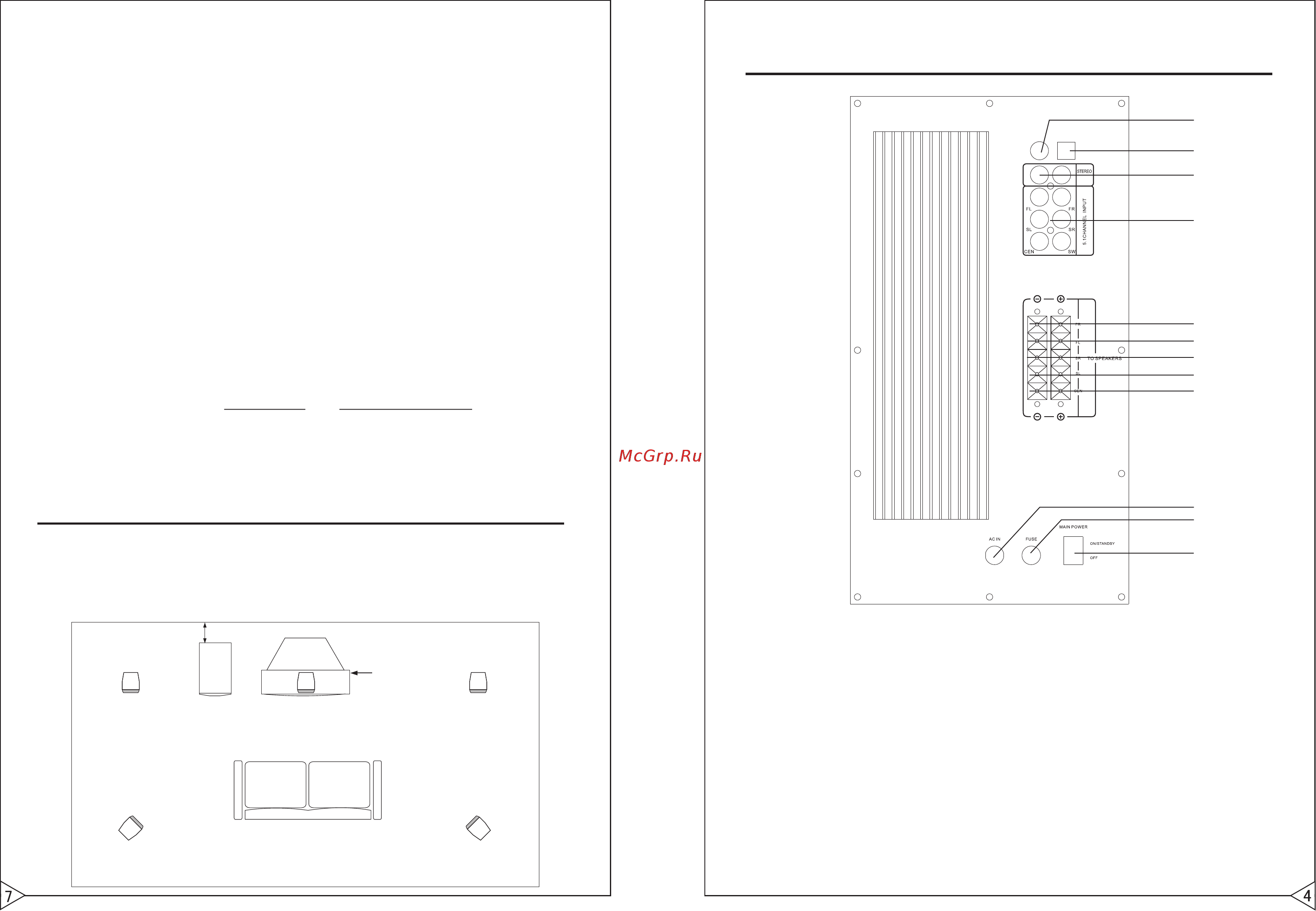

3 С одной стороны подключите провод черной жилой к разъему белой жилой к разъему фронтального левого сателлита а с другой стороны подключите провод черной жилой к разъему FL белой жилой к разъему FL на задней панели сабвуфера 4 С одной стороны подключите провод черной жилой к разъему белой жилой к разъему тылового правого сателлита а с другой стороны подключите провод черной жилой к разъему SR белой жилой к разъему SR на задней панели сабвуфера 5 С одной стороны подключите провод черной жилой к разъему белой жилой к разъему тылового левого сателлита а с другой стороны подключите провод черной жилой к разъему SL белой жилой к разъему SL на задней панели сабвуфера 6 С одной стороны подключите провод черной жилой к разъему белой жилой к разъему центрального сателлита а с другой стороны подключите провод черной жилой к разъему CEN белой жилой к разъему CEN на задней панели сабвуфера Не перепутайте полярность при подключении Черные жилы проводов должны быть подключены к клеммам а белые кклеммам Для подключения к источникам аналогового сигнала 5 1 или источникам стереосигнала в зависимости от типа его разъемов воспользуйтесь кабелями RCA RCAnnn RCA Jack Stereo Для подключения источников цифрового сигнала воспользуйтесь специальными коаксиальными или оптическими кабелями ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА РАСПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ Подключите громкоговорители к DVD проигрывателю или иному воспроизводящему 5 1 устройству и для получения наилучшего качества звукового окружения расположите АС в соответствии и рисунком приведенным ниже сабвуфер центральный голосовой сателлит тыловой левый сателлит тыловой правый сателлит 1 Коаксиальный вход 2 Оптический вход 3 Вход STEREO 2 1 4 Входы 5 1 разъемы RCA 5 Выходы на фронтальный правый сателлит 6 Выходы на фронтальный левый сателлит 7 Выходы на тыловой правый сателлит 8 Выходы на тыловой левый сателлит 9 Выходы на центральный сателлит 10 Сетевой кабель 11 Предохранитель 12 Выключатель питания
