23
450
750
330
fl 130,8
131
232
7 mm
218
Прямой вывод наружу
Котлы с естественной тягой могут выводить дымовые
газы напрямую наружу, в воздух, через трубу,
проходящую через внешние стены здания, к которой в
верхней ее части подсоединен вытяжной блок.
Кроме этого, вытяжная труба должна отвечать
следующим требованиям:
• суб-горизонтальная часть внутри здания должна быть
сведена к минимуму (не более 1000 мм);
• не допускается наличие более 2 изменений
направления;
• производить вытяжку продуктов сгорания только
одного котла;
• на участке проходящем сквозь стену, трубa должна
быть защищена трубой-гильзой, закрытой со стороны,
обращенной внутрь помещения и открытой со стороны,
обращенной наружу;
• длина наружного, выступающего за пределы
постройки, участка трубы, к которому подключается
вытяжной блок, должна равняться или превосходить
длину двух ее диаметров;
• вытяжной блок должен находиться выше, минимум на
1,5 м, уровня точки крепления вытяжной трубы к котлу
(см. рис. 11).
Производитель не несет никакой ответственности
за ущерб, возникший в результате неправильной
установки/употребления котла или внесения
изменений в структуру аппарата, а также в результате
несоблюдения инструкций, предоставленных
производителем или действующих норм установки
данного типа оборудования.
3.2.7. Система воздухозабора и дымоотвода котлов с
принудительной тягой
При расположении на стене дымоотводных терминалов
котла соблюдать расстояния, предписанные
действующими нopмaми и стандартами страны
установки.
2 fl min. 2 fl min.
1,5 m min.
1,5 m min.
fl
fl
2 fl
2 fl
1 m max.
1 m max.
Pendenza
min. 3 %
Pendenza
min. 3 %
> 3 fl > 3 fl

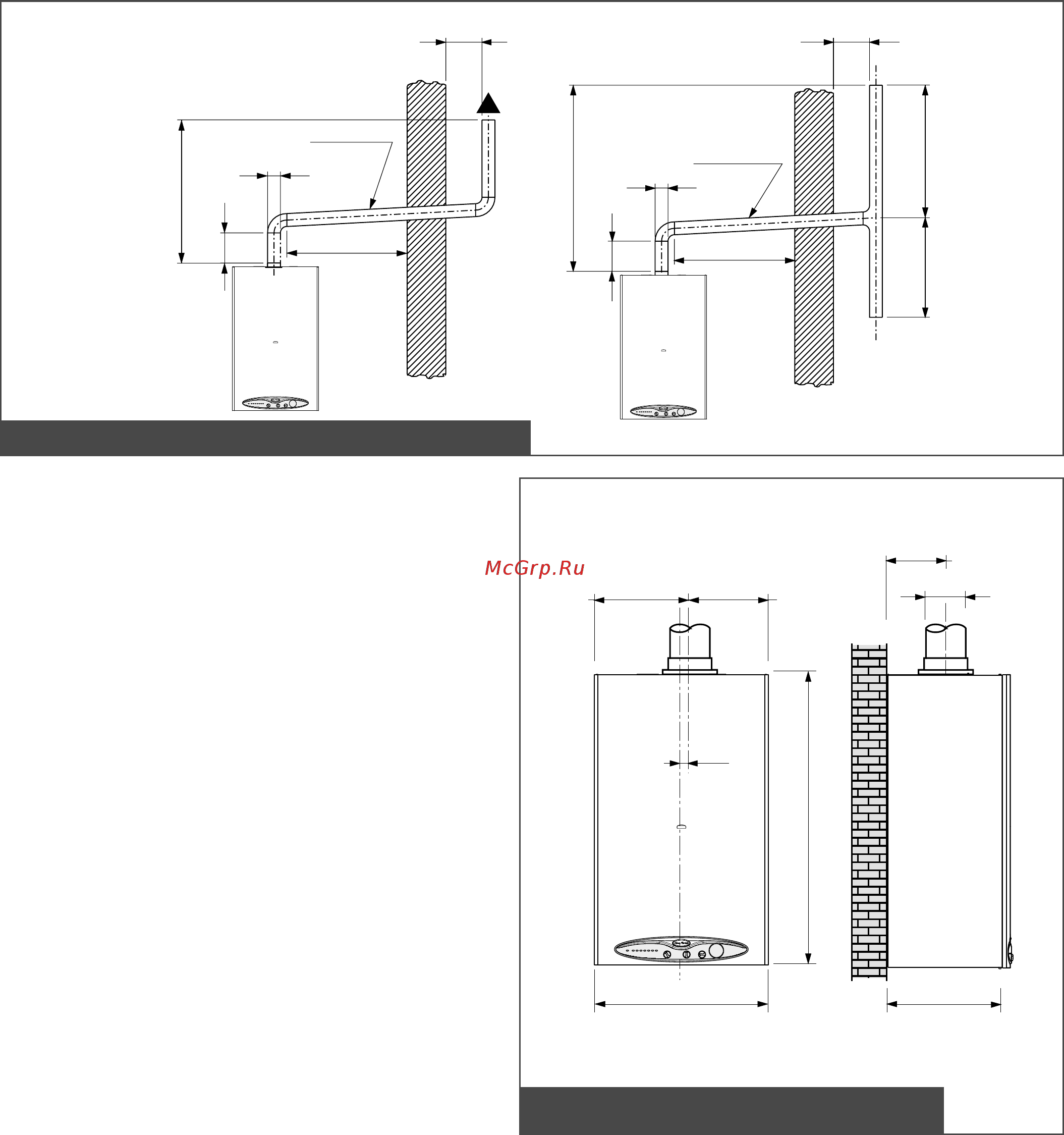

pиc. 11 - Пoдcoeдинeниe к дымoxoду мод. CTN и RTN
pиc. 12 -
Рaзмepы для пoдcoeдинeния
дымooтводной тpубы мод. CTN
325
Уклон
Уклон
2 Ø мин.
2 Ø мин.
> 3 Ø
> 3 Ø
