24
тип
C12
тип
C32
тип
C42
тип
C52
тип
C82

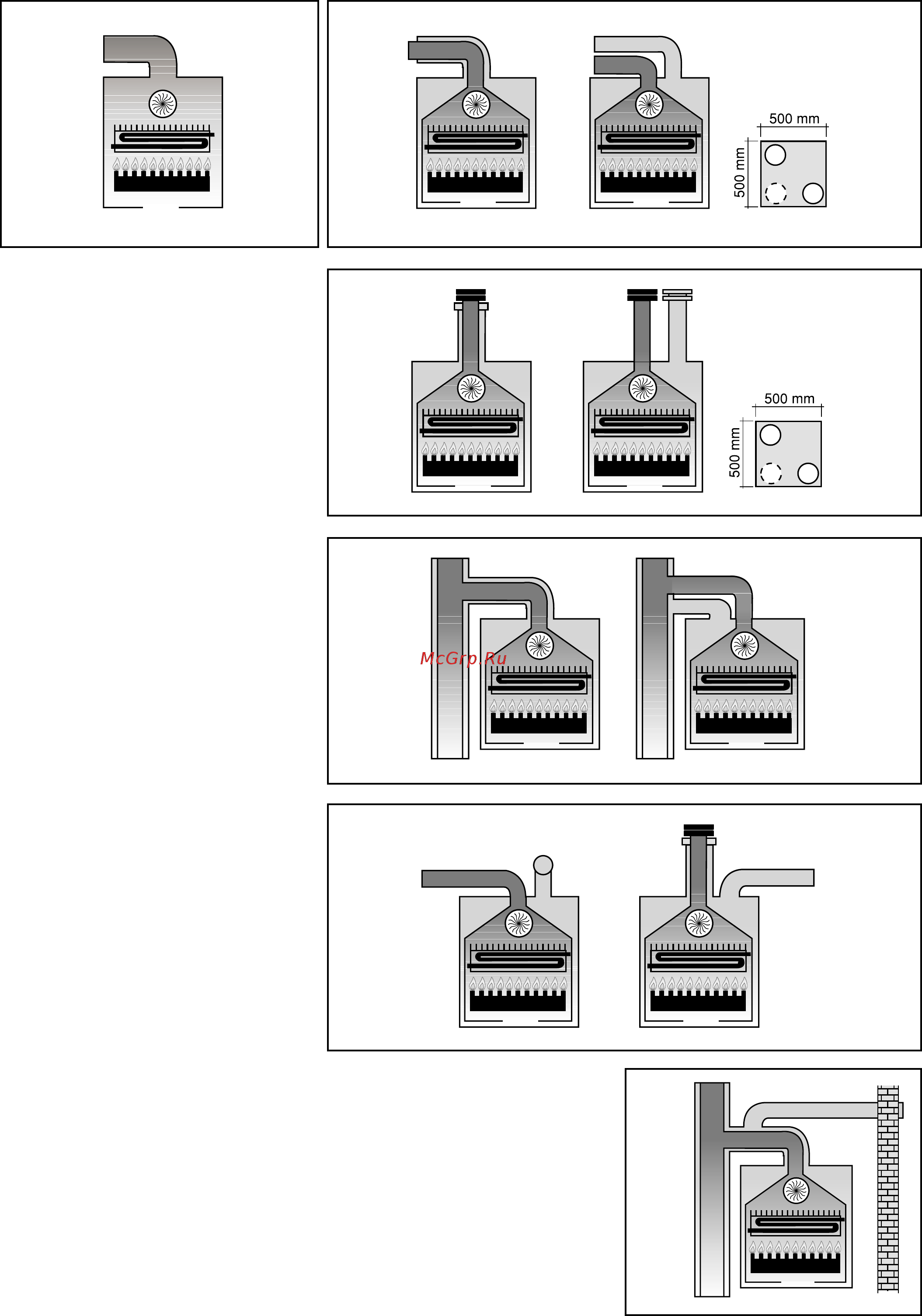

3.2.7.1. Модели организации систем
воздухозабора и дымоотвода: B22, C12,
C32, C42, C52, C82
B22 Конструкция котла предусматривает
подключение к дымоходу или к устройству
осуществляющему вывод продуктов сгорания
вне помещения, в котором установлен
котел. Воздухозабор осуществляется из
помещения, в котором установлен котел,
а система дымоотвода выводит продукты
сгорания вне данного помещения. На котле
не устанавливается приспособление
для предотвращения создания ветром
возвратной тяги, но в обязательном порядке
устанавливается вентилятор в верхней части
камеры сгорания/теплообменника.
C12 Конструкция котла предусматривает
подключение к горизонтальному терминалу,
осуществляющему воздухозабор и
дымоотвод вне помещения с помощью
коаксиальной или раздельной системы труб.
Расстояние между каналами воздухозабора
и дымоотвода должно составлять минимум
250 мм и оба выхода должны располагаться в
пределах квадрата со стороной 500 мм.
C32 Конструкция котла предусматривает
подключение к вертикальному терминалу
осуществляющему воздухозабор и
дымоотвод вне помещения с помощью
коаксиальной или раздельной системы труб.
Расстояние между каналами воздухозабора
и дымоотвода должно составлять минимум
250 мм и оба выхода должны располагаться в
пределах квадрата со стороной 500 мм.
C42 Конструкция котла предусматривает
подсоединение к коллективному дымоходу,
состоящему из двух терминалов - один для
воздухозабора, другой - для дымоотвода,
которые могут быть коаксиальными или
раздвоенными. Дымоход должен отвечать
требованиям действующих стандартов.
C52 Котел с разделенными трубами
для воздухозабора и дымоотвода. Эти
трубы могут выходить в зоны с разным
давлением. Запрещается размещать эти
два терминала на противоположных
стенах.
тип
B22
C82 Конструкция котла предусматривает
подсоединение к воздухозаборному
терминалу и отдельному или общему
дымоходу для отвода продуктов
сгорания. Дымоход должен отвечать
требованиям действующих стандартов.
