Глава 1
6
Обзор панели управления 1

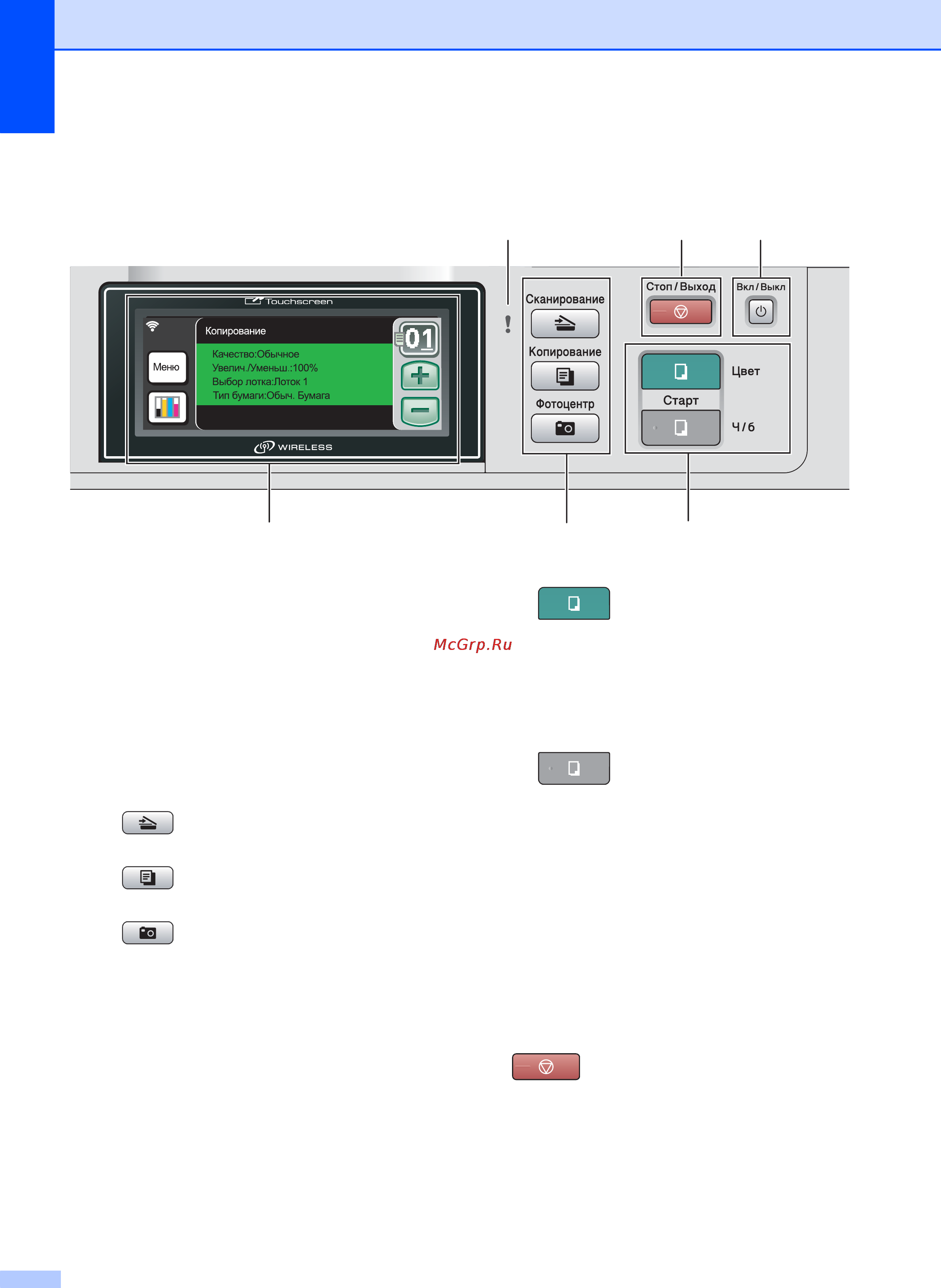

1 ЖКД (жидкокристаллический дисплей)
Это сенсорный ЖК-дисплей.
Для доступа к меню и настройкам
устройства достаточно нажать на кнопки,
изображенные на дисплее.
На экране отображаются сообщения с
инструкциями по настройке и эксплуатации
устройства.
Кроме того, приподняв ЖК-дисплей, можно
настроить угол его наклона.
2 Кнопки режимов:
Сканирование
Переключение в режим “Сканирование”.
Копирование
Переключение в режим “Копирование”.
Фотоцентр
Переключение в режим "Фотоцентр".
3 Кнопки пуска:
Цвет Старт
Начало изготовления полноцветных
копий. С помощью этой же кнопки
запускается сканирование (цветное или
черно-белое, в зависимости от
настройки сканирования в программе
ControlCenter).
Ч/бСтарт
Начало изготовления черно-белых
копий. Также используется для
включения сканирования (цветного
или
черно-белого, в зависимости от
настройки сканирования в программе
ControlCenter).
4 Вкл/Выкл
Включение и выключение устройства. Если
устройство выключено, оно будет
периодически очищать печатающую
головку для поддержания высокого
качества печати.
5 Стоп/Выход
Остановка операции или выход из меню.
6 Индикатор предупреждения
Загорается оранжевым цветом и мигает,
когда на ЖК-дисплее
отображается
сообщение об ошибке или важное
сообщение о состоянии устройства.
1
2
3
54
6
