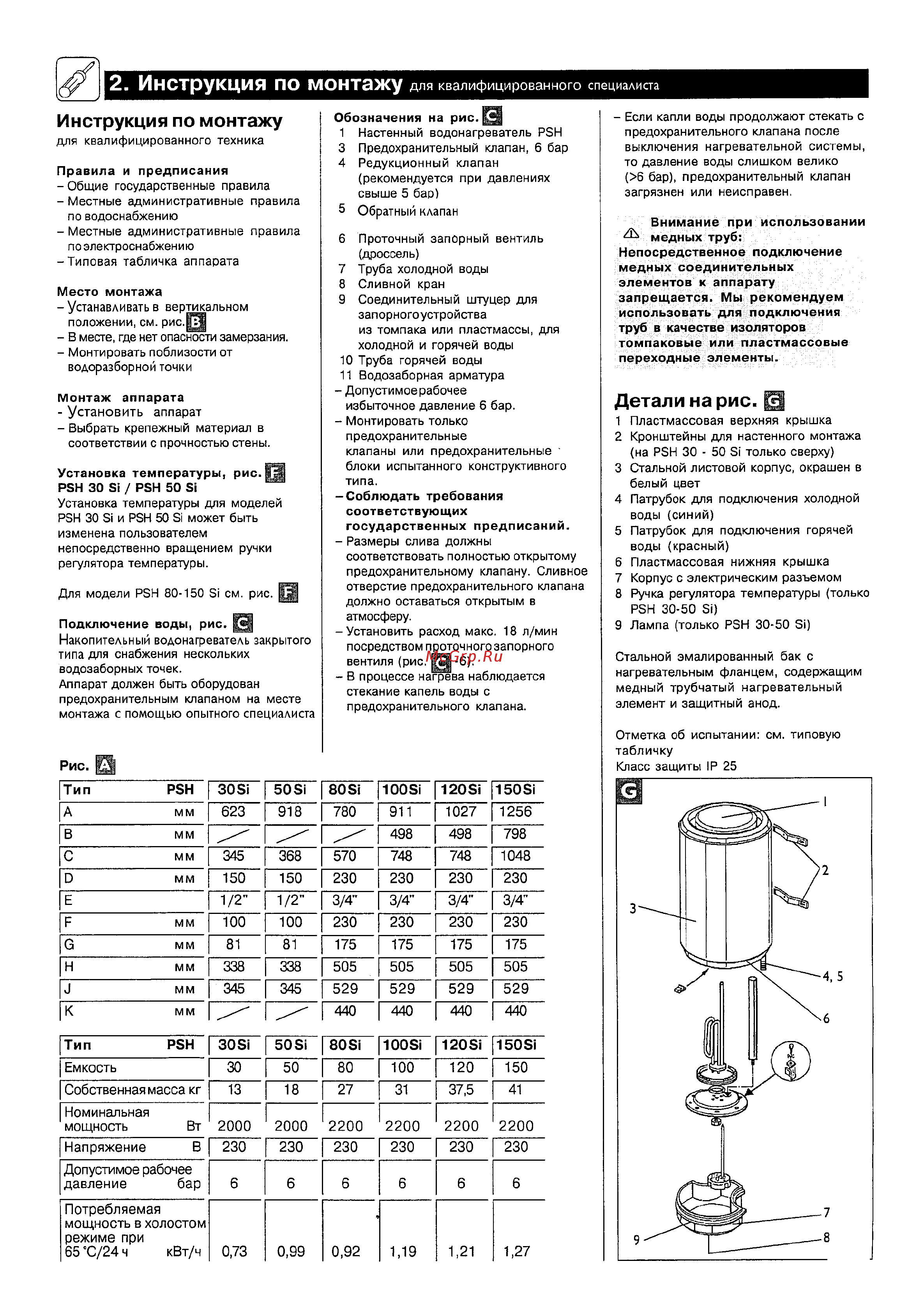

2 Инструкция по монтажу для квалифицированного специалиста Обозначения на рис Инструкция по монтажу 1 Настенный водонагреватель Р8Н 3 Предохранительный клапан 6 бар 4 Редукционный клапан рекомендуется при давлениях свыше 5 бар 5 Обратный клапан для квалифицированного техника Правила и предписания Общие государственные правила Местные административные правила по водоснабжению Местные административные правила по электроснабжени ю Типовая табличка аппарата Место монтажа Устанавливать в вертикальном положении см рис В месте где нет опасности замерзания Монтировать поблизости от водоразборной точки Монтаж аппарата Установить аппарат Выбрать крепежный материал в соответствии с прочностью стены Установка температуры рис РЗН 30 81 РЗН 50 Б1 6 Проточный запорный вентиль дроссель 7 Труба холодной воды 8 Сливной кран 9 Соединительный штуцер для запорногоустройства из томпака или пластмассы для холодной и горячей воды 10 Труба горячей воды 11 Водозаборная арматура Допустимое рабочее избыточное давление 6 бар Монтировать только предохран ител ьные клапаны или предохранительные блоки испытанного конструктивного типа Соблюдать требования соответствующих государственных предписаний Установка температуры для моделей РЗН 30 31 и РЗН 50 81 может быть изменена пользователем непосредственно вращением ручки регулятора температуры Для модели РЗН 80 150 81 см рис Подключение воды рис Накопительный водонагреватель закрытого типа для снабжения нескольких водозаборных точек Аппарат должен быть оборудован предохранительным клапаном на месте монтажа с помощью опытного специалиста Размеры слива должны соответствовать полностью открытому предохранительному клапану Сливное отверстие предохранительного клапана должно оставаться открытым в атмосферу Установить расход макс 18 л мин посредством проточногозапорного вентиля рис 6 В процессе нагрева наблюдается стекание капель воды с предохранительного клапана Р5Н А мм В мм 308 50 Б 808 10081 623 918 780 911 1027 1256 498 498 798 1048 1208 С мм 368 570 748 748 мм 150 150 230 230 230 230 1 2 1 2 3 4 3 4 3 4 3 4 100 100 230 230 230 230 Е Р мм С мм 81 81 175 175 175 175 Н мм 338 338 505 505 505 505 0 мм 345 345 529 529 529 529 К мм 440 440 440 440 308 508 805 1008 12081 15051 Емкость 30 50 80 100 120 150 Собственная масса кг 13 18 27 31 37 5 41 Вт 2000 2000 2200 2200 2200 2200 В 230 230 230 230 230 230 Допустимое рабочее давление бар 6 6 6 6 6 6 Потребляемая мощность в холостом режиме при 65 С 24 ч кВт ч 0 73 0 99 0 92 1 19 1 21 1 27 Номинальная мощность Напряжение Детали на рис 0 1 Пластмассовая верхняя крышка 2 Кронштейны для настенного монтажа на РЗН 30 50 31 только сверху 3 Стальной листовой корпус окрашен в белый цвет 4 Патрубок для подключения холодной воды синий 5 Патрубок для подключения горячей воды красный 6 Пластмассовая нижняя крышка 7 Корпус с электрическим разъемом 8 Ручка регулятора температуры только РЗН 30 50 81 9 Лампа только РЗН 30 50 31 Стальной эмалированный бак с нагревательным фланцем содержащим медный трубчатый нагревательный элемент и защитный анод 15051 345 Тип Внимание при использовании медных труб Непосредственной подключение медных соединительных элементов к аппарату запрещается Мы рекомендуем использовать для подключения труб в качестве изоляторов томпаковые или пластмассовые переходные элементы Отметка об испытании см типовую табличку Класс защиты 1Р 25 Рис й Тип Если капли воды продолжают стекать с предохранительного клапана после выключения нагревательной системы то давление воды слишком велико 6 бар предохранительный клапан загрязнен или неисправен РЭИ 5
