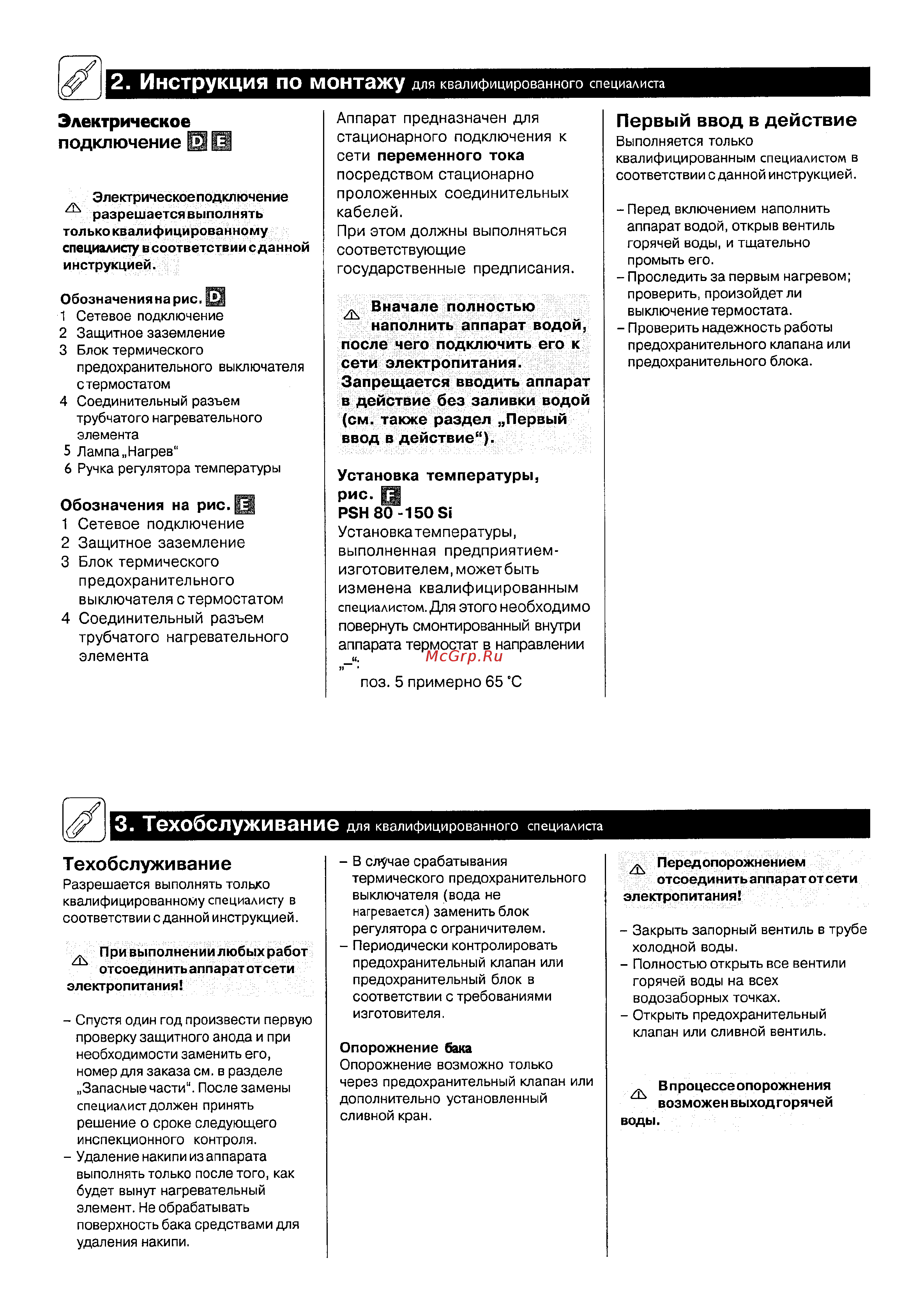

2 Инструкция по монтажу для квалифицированного специалиста Электрическое подключение Электрическое подключение разрешается выполнять только квалифицированному специалисту в соотв етс тв и и с д а н но й инструкцией Аппарат предназначен для стационарного подключения к сети переменного тока посредством стационарно проложенных соединительных кабелей При этом должны выполняться соответствующие государственные предписания Обозначения на рис Ш 1 Сетевое подключение 2 Защитное заземление 3 Блок термического предохранительного выключателя с термостатом 4 Соединительный разъем трубчатого нагревательного элемента 5 Лампа Нагрев 6 Ручка регулятора температуры Обозначения на РИС 1 1 1 Сетевое подключение 2 Защитное заземление 3 Блок термического предохранительного выключателя с термостатом 4 Соединительный разъем трубчатого нагревательного элемента Вначале полностью наполнить аппарат водой после чего подключить его к сети электропитания Первый ввод в действие Выполняется только квалифицированным специалистом в соответствии с данной инструкцией Перед включением наполнить аппарат водой открыв вентиль горячей воды и тщательно промыть его Проследить за первым нагревом проверить произойдет ли выключение термостата Проверить надежность работы предохранительного клапана или предохранительного блока Запрещается вводить аппарат в действие без заливки водой см также раздел Первый ввод в действие Установка температуры рис Р8Н 80 150 81 Установка температуры выполненная предприятиемизготовителем может быть изменена квалифицированным специалистом Для ЭТОГО необходимо повернуть смонтированный внутри аппарата термостат в направлении и я поз 5 примерно 65 С 3 Техобслуживание для квалифицированного специалиста Техобслуживание Разрешается выполнять только квалифицированному специалисту в соответствии с данной инструкцией При выполнении л юбых работН отсоединитьаппаратотсети электропитания Спустя один год произвести первую проверку защитного анода и при необходимости заменить его номер для заказа см в разделе Запасные части После замены специалист должен принять решение о сроке следующего инспекционного контроля Удаление накипи из аппарата выполнять только после того как будет вынут нагревательный элемент Не обрабатывать поверхность бака средствами для удаления накипи 6 В случае срабатывания термического предохранительного выключателя вода не нагревается заменить блок регулятора с ограничителем Периодически контролировать предохранительный клапан или предохранительный блок в соответствии с требованиями изготовителя Передопорожнением отсоединить аппарат от сети электропитания Закрыть запорный вентиль в трубе холодной воды Полностью открыть все вентили горячей воды на всех водозаборных точках Открыть предохранительный клапан или сливной вентиль Опорожнение бака Опорожнение возможно только через предохранительный клапан или дополнительно установленный сливной кран В п роцессе опорожнения возможен выход горячей воды
