Unipump AUPS 126 [3/8] Устройство и принцип работы

РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ Техническая поддержка: (495) 734-91-97 доб. 1125

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

МЕРЫ БЕЗОПАСНОСТИ

Приведенные максимальные данные по напору и производительности

справедливы при напряжении электрической сети – 220 В, нулевой высоте

всасывания и минимальных сопротивлениях потоку воды во всасывающей

магистрали.

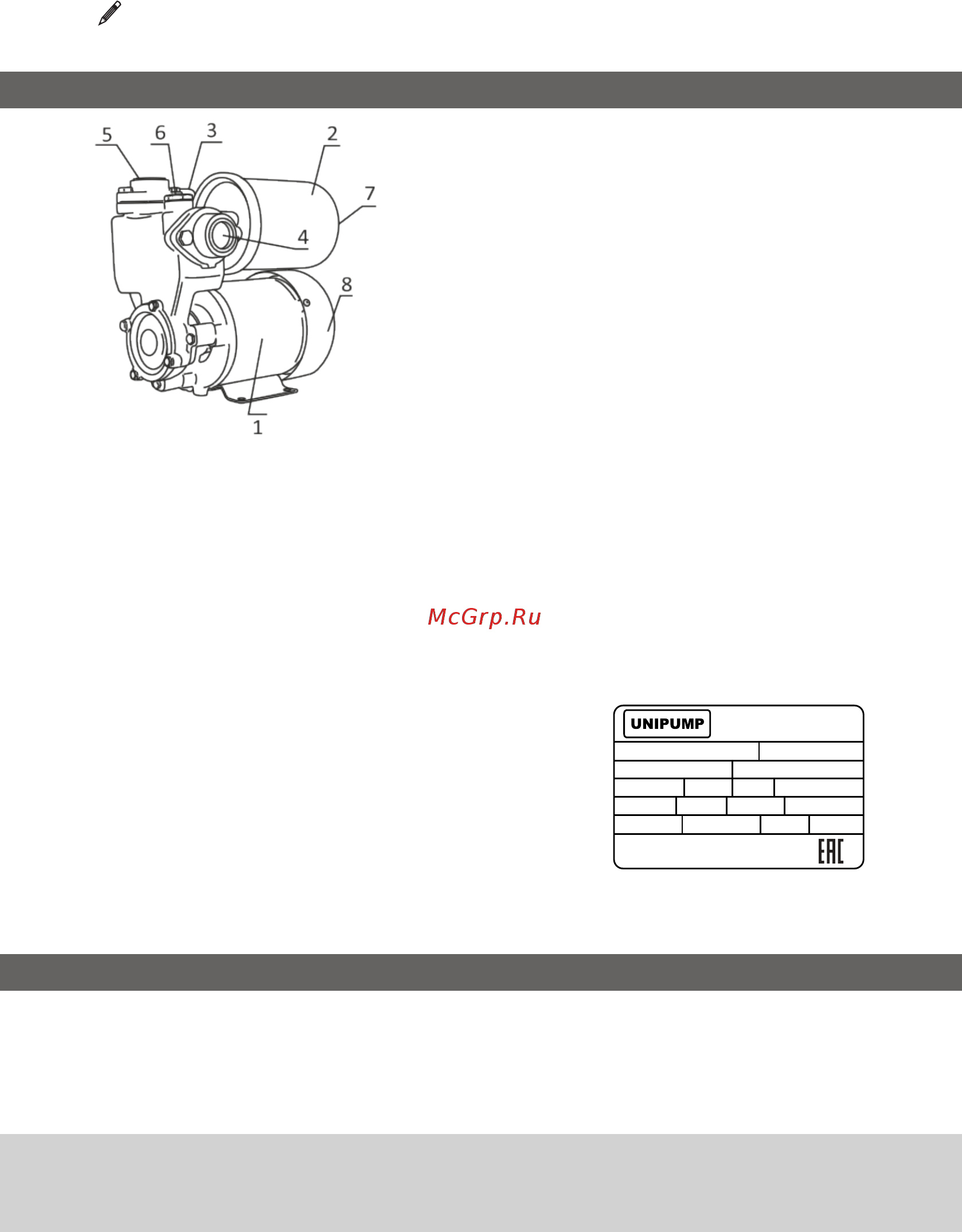

Станция состоит из следующих основных узлов:

насоса с электродвигателем – (1),

гидроаккумулятора – (2) и реле давления – (3). Насос

имеет входное (4), выходное (5) и заливное (6)

отверстия. На корпусе гидроаккумулятора

расположен пневмоклапан (7) для регулировки

давления воздуха. Во входном отверстии насоса (4)

расположен встроенный обратный клапан, который

используется в случае, когда станция монтируется в

магистраль централизованной системы

водоснабжения.

Принцип действия станции заключается в том, что

водопроводная сеть всегда находится под

давлением. Если Вы откроете кран или другое

устройство, давление в системе начнет падать. Когда давление упадет ниже 1,5 бар,

реле давления автоматически включит насос и он компенсирует расход воды. Когда

Вы закроете кран, насос будет работать еще некоторое время. Вода заполнит

гидроаккумулятор и, когда давление в системе возрастет до первоначального

состояния 2,2 бар, насос с помощью реле давления автоматически отключится.

На корпусе насоса расположена идентификационная табличка, на которой указаны

следующие данные:

Модель, серийный номер (первые четыре цифры серийного номера обозначают дату

изготовления в формате ММГГ).

H макс – максимальный напор,

Q макс – максимальная производительность,

Параметры электросети,

Мощность насоса (кВт, HP),

I – потребляемый ток,

W макс – полная мощность (ВА),

C – емкость пускового конденсатора,

ПН – предельное напряжение на пусковом конденсаторе. Класс нагревостойкости

изоляции – B. Степень защиты – IPX4.

1. Запрещается эксплуатация насоса без заземления;

2. Запрещается перекачивать насосом воспламеняющиеся и взрывоопасные

жидкости;

3. Насос необходимо включить через устройство защитного отключения с током

срабатывания не более 30 мА;

ПОВЕРХНОСТНЫЙ НАСОС

С ГИДРОАККУМУЛЯТОРОМ

МОДЕЛЬ: AUPS 126 No:

H макс 33 м Q макс 30 л/мин

1~ В 220 Гц 50 2850 об/мин

кВт 0,37 HP 0,5 I 2,0 A 550 W макс

С 10 мкФ ПН 450 В B IPX4
