5.3 Статор электродвигателя встроен в алюминиевую станину. Вал ро-

тора опирается на подшипники, вмонтированные в подшипниковые щиты.

Для соосного монтажа статора и ротора в подшипниковых щитах и станине

выполнены кольцевые центрирующие проточки. Концы вала ротора с деба-

лансами закрыты крышками. Подшипниковые щиты и крышки стягиваются со

станиной болтами или стяжками. Для

обеспечения надежной работы под-

шипников в вибраторах, в отличие от электродвигателей, для сопряжения

подшипников с валом применяются скользящие посадки, а со щитом – посад-

ки с натягом (т.к. в вибрационных машинах внутренние кольца подшипников

испытывают местное, а наружные кольца – циркуляционное воздействие ра-

диальной нагрузки).

5.4 В коробке выводов установлена клеммная панель

, к которой присое-

динены выводные провода статора и жилы гибкого силового кабеля. Конст-

рукция клеммной панели для напряжения 220/380 В позволяет соединить об-

мотку статора в звезду или в треугольник (рисунок 2).

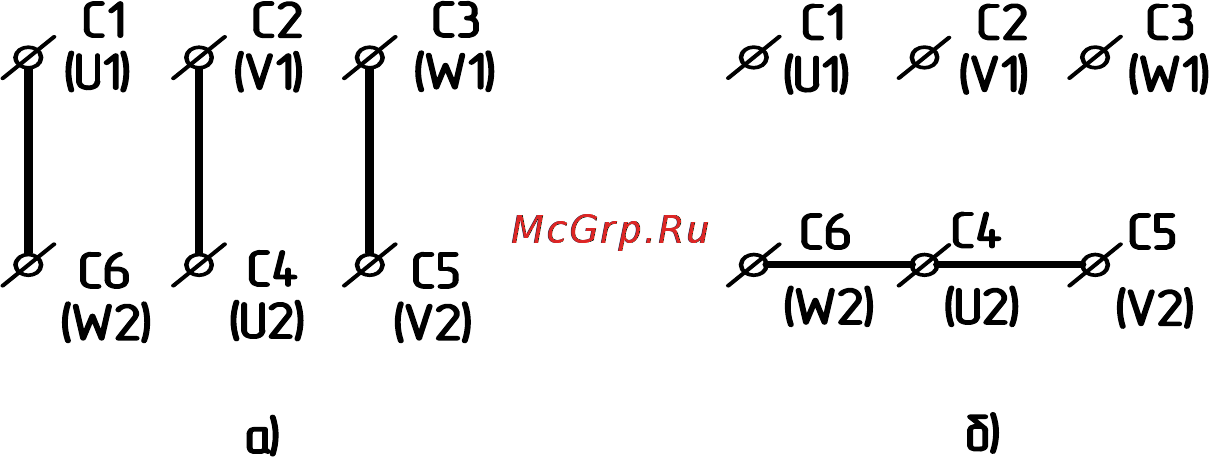

Рисунок 2. Схема соединения обмоток статора:

а) в треугольник – напряжение 220 В; б) в звезду – напряжение 380 В.

6 Указания мер безопасности

6.1 В целях обеспечения безопасности при подключении вибратора к се-

ти и его обслуживании необходимо соблюдать "Правила устройства электро-

установок ", "Правила технической эксплуатации электроустановок потреби-

телей" и ″Межотраслевые правила по охране труда (правила безопасности)

при эксплуатации электроустановок″ (ПОТ РМ-016-2001, РД 153-34.0-03.150-

00).

6.2 К работе с вибратором допускаются лица, изучившие настоящее ру-

ководство по эксплуатации и прошедшие инструктаж по технике безопасно-

сти.

6.3 Подключение вибратора к сети, контроль за его исправностью, а

также техническое обслуживание и устранение отдельных отказов должны

производиться квалифицированным электротехническим персоналом не ни-

же 3-й квалификационной группы по электробезопасности.

6.4 ЗАПРЕЩАЕТСЯ: - начинать работу без заземления корпуса вибра-

тора, работающего от электросети

220 или 380 В;

- эксплуатировать при снятых крышках, ограждающих дебалансы и

клеммную панель;
