Shindo ILLUSION 60 B/BG [7/16] Описание вытяжки

ОПИСАНИЕ ВЫТЯЖКИ

Внутри вытяжки (после снятия

многоразового алюминиевого жироулав-

ливающего фильтра) находятся (Рис. 2):

1. Короб мотора (с мотором и крыль-

чаткой в сборе).

2. Лампы подсветки.

В комплект поставки входит:

1. Комплект крепежа вытяжки к

стене.

2. Планка для крепления внутренней

части короба к стене.

3. Лепестки антивозвратного клапана

(в случае, если они не установлены в

клапан).

4. Гибкий воздуховод диаметром

150 мм и длиной 2 м (Рис. 3).

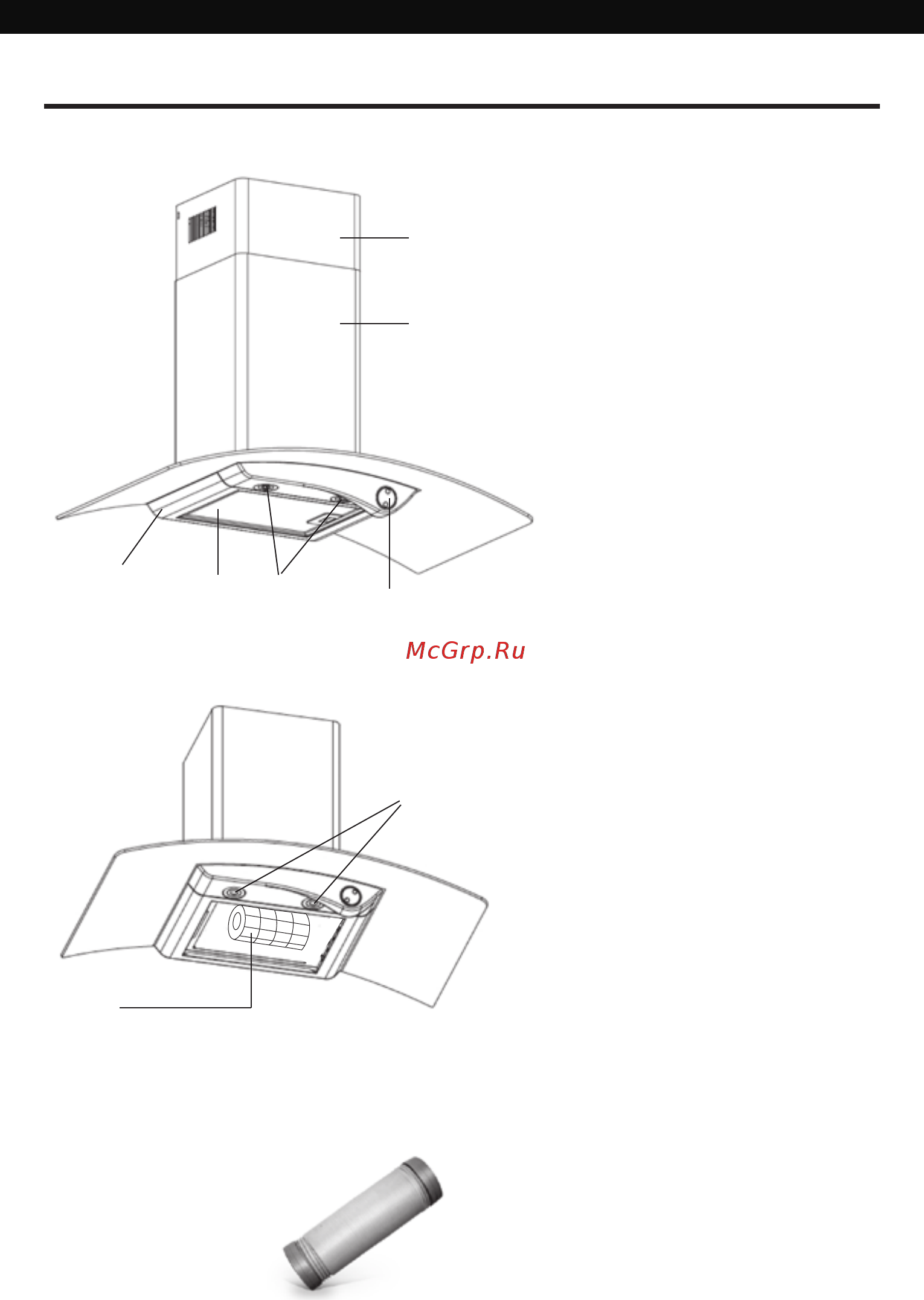

Рис. 1

Рис. 2

Рис. 3

3 4

Наружная часть вытяжки состоит из

следующих составных частей (Рис. 1):

1. Переключатель режимов работы.

2. Корпус вытяжки.

3. Многоразовый алюминиевый

жироулавливающий фильтр.

4. Лампы подсветки.

5. Наружная часть кожуха вытяжки.

6. Внутренняя часть кожуха вытяжки

с отверстиями для выхода воздуха (в

режиме рециркулляции).

7. Декоративное стекло.
