Глава 1
6

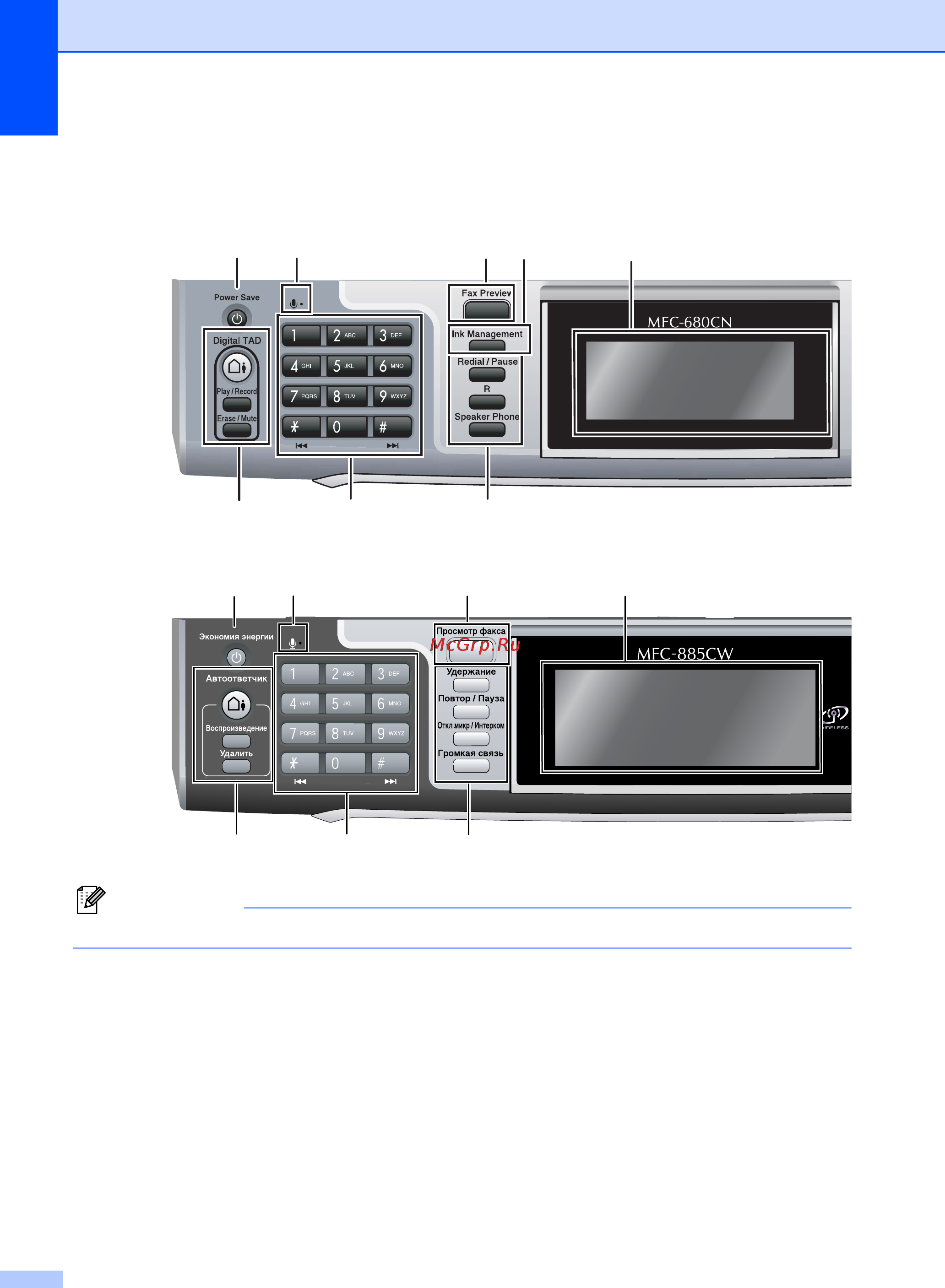

Обзор панели управления 1
MFC-680CN 1
MFC-885CW 1
Примечание
На большинстве рисунков в данном руководстве пользователя изображена модель MFC
-
680CN
.
1 Клавиатура набора номера
Эти кнопки используются для набора
номеров телефона или факса и в качестве
клавиатуры для ввода текста.
Кнопка
#
позволяет во время телефонного
звонка временно переключить режим набора
номера с импульсного на тональный
.
2 Клавиши факса и телефона
Повтор/Пауза
Повторный набор последних 30
набранных номеров. Эта же кнопка
служит для ввода паузы при
программировании номеров
ускоренного набора.
Удержание
Эта клавиша используется для выхода
на внешнюю линию или (если аппарат
подключен к мини-АТС) для перевода
звонка на другой аппарат.
Откл. микр/Интерком
(только для MFC-885CW)
Отключение звука для текущего звонка.
Кроме того, эта клавиша используется для
разговора через интерком или для перевода
входящего звонка на беспроводную трубку
.
Громкая связь
Включение режима громкой связи,
позволяющего разговаривать по
телефону, не поднимая трубки.
12
9810
12
11 7
1 2
9
10
12
11 7
