www.smartec-security.com
27

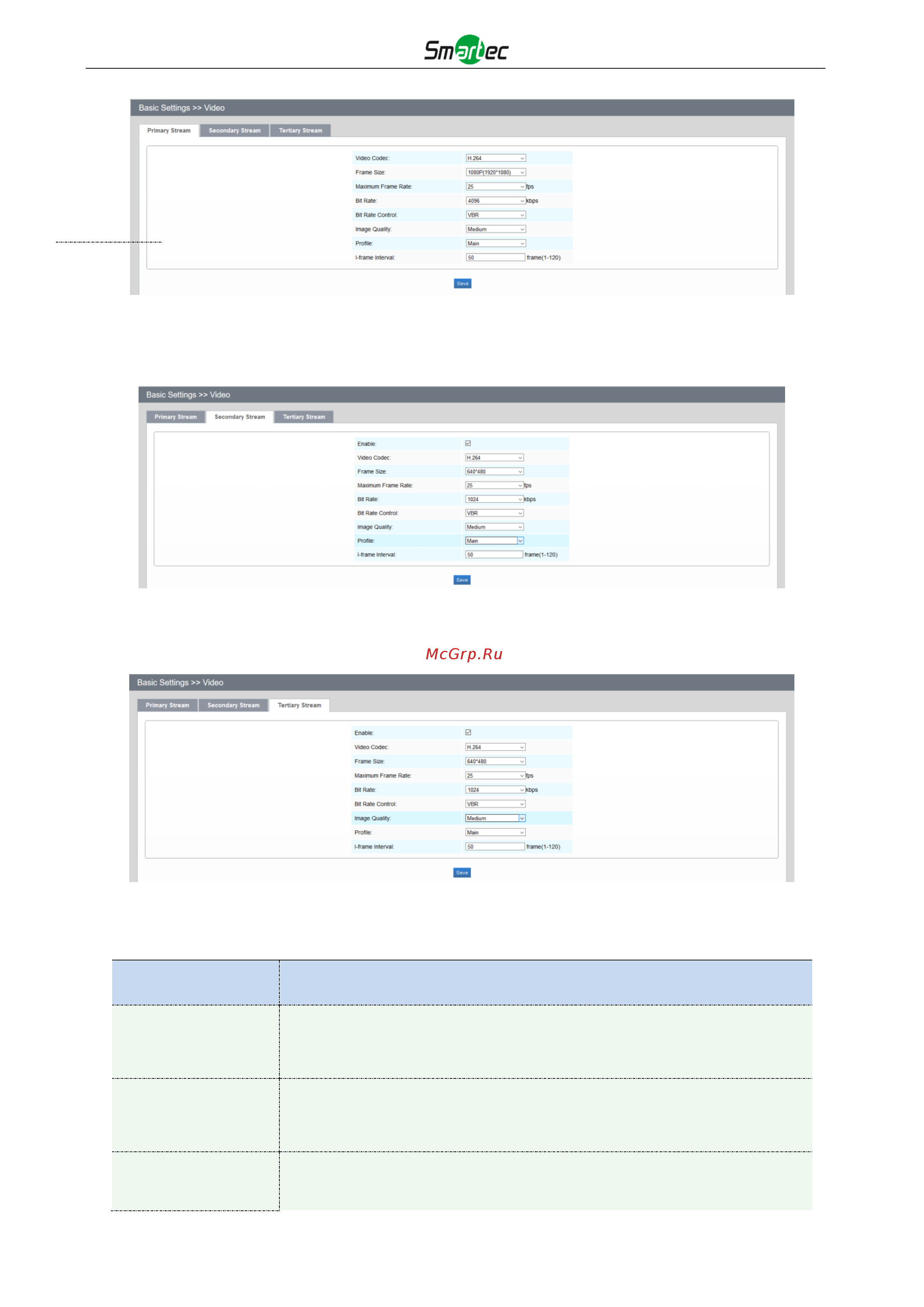

Рисунок 4-3-1 Настройки первого потока
Настройки второго потока
Рисунок 4-3-2 Настройки второго потока
Настройки третьего потока
Рисунок 4-3-3 Настройки третьего потока
Таблица 4-3-1 Описание кнопок
Параметры
Функционал
Кодек видео (Video
Codec)
Различны для камер с индексами "-A" и "-B"
-A: Доступны H.264/MJPEG
-B: Доступны H.265/H.264/MJPEG
Разрешение кадров
(Frame Size)
Опции включают 4M(2592*1520), 3M(2304*1296), 3M(2048*1536),
1080P(1920*1080), 2M(1600 *1200), 1.3M(1280*960), 720P(1280*720), D1
(704*576)
Максимальная
частота кадров
Максимальная частота обновления кадров в секунду
