www.smartec-security.com
33

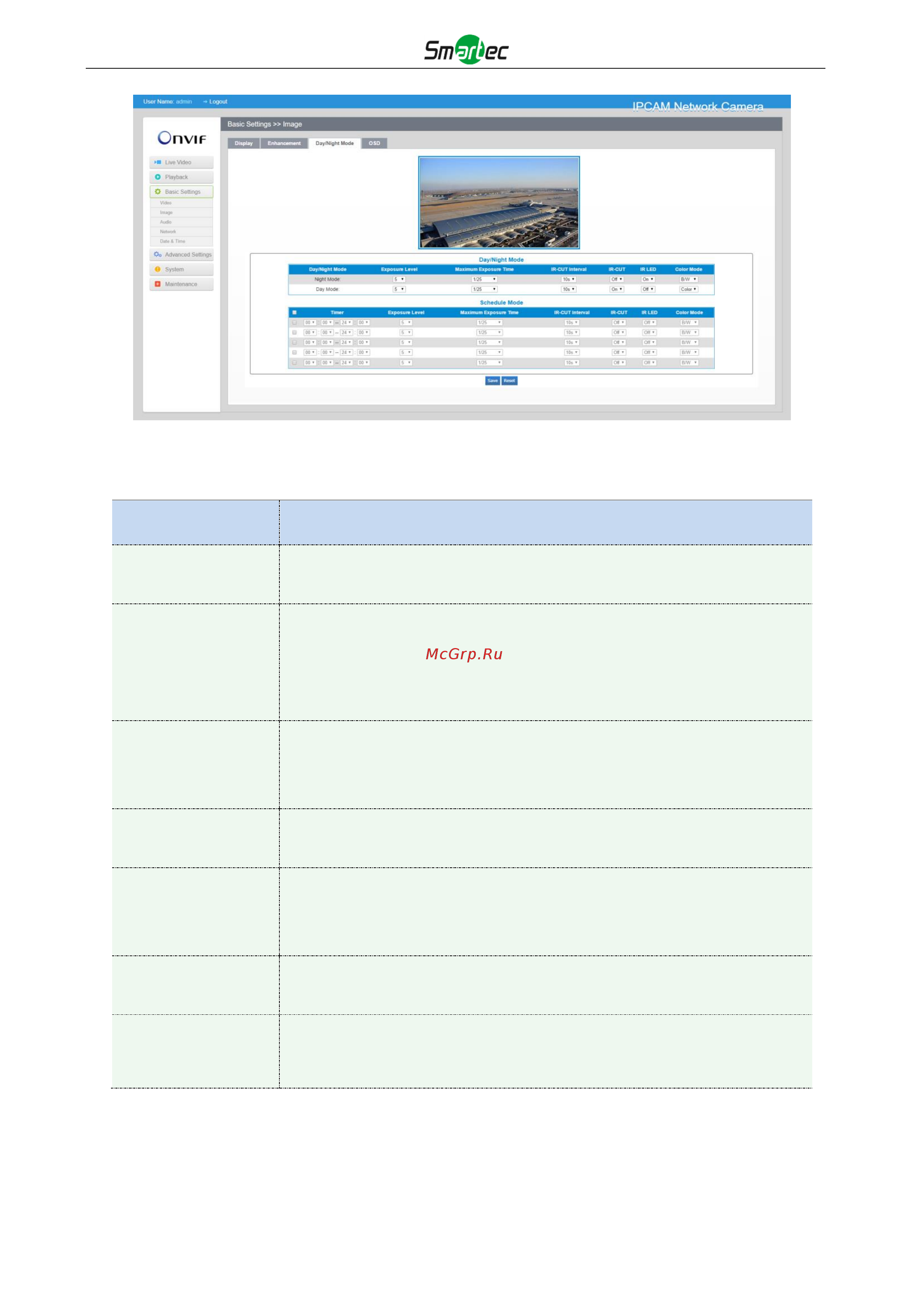

Рисунок 4-3-9 Режим день/ночь
Таблица 4-3-4 Описание кнопок
Параметры
Функционал
Уровень экспозиции
(Exposure Level)
Для удовлетворения ваших потребностей доступны уровни 0~10
Максимальное время
экспозиции
(Maximum Exposure
Time)
Установите максимальное время экспозиции: 1/5~1/100000
Интервал работы
ИК-подсветки (IR-CUT
Interval)
Интервал, в течение которого подсветка не переключается
Переключение
ИК-подсветки (IR-CUT)
Выберите включать или выключать ИК-подсветку в этом режиме
Инфракрасная
светодиодная
подсветка (IR LED)
Выберите включать или выключать ИК-подсветку в этом режиме
Цветной режим (Color
Mode)
Выберите черно-белую или цветную картинку в режиме День/Ночь
Режим расписания
(Schedule Mode)
Здесь вы можете настроить свои собственные параметры работы по
времени, после чего режим День/Ночь будет автоматически переключаться
в соответствии с вашими настройками.
Экранная индикация (OSD)
