Установка
ВСПОМ. РАЗЪЕМ 1
ВСПОМ. РАЗЪЕМ 2
СИГНАЛ
ИК-ДАТЧИК или ДАТЧИК ДВЕРИ
ЗАЗЕМЛЕНИЕ
(2, 3, 4 так же, как и 1)
СЕТЬ
МОНИТОР
Микрофон/ Линейный
линейный вход выход
КОНТРОЛЛЕР ИЛИ УСТРОЙСТВО ЦИФРОВОЙ
ВИДЕОЗАПИСИ

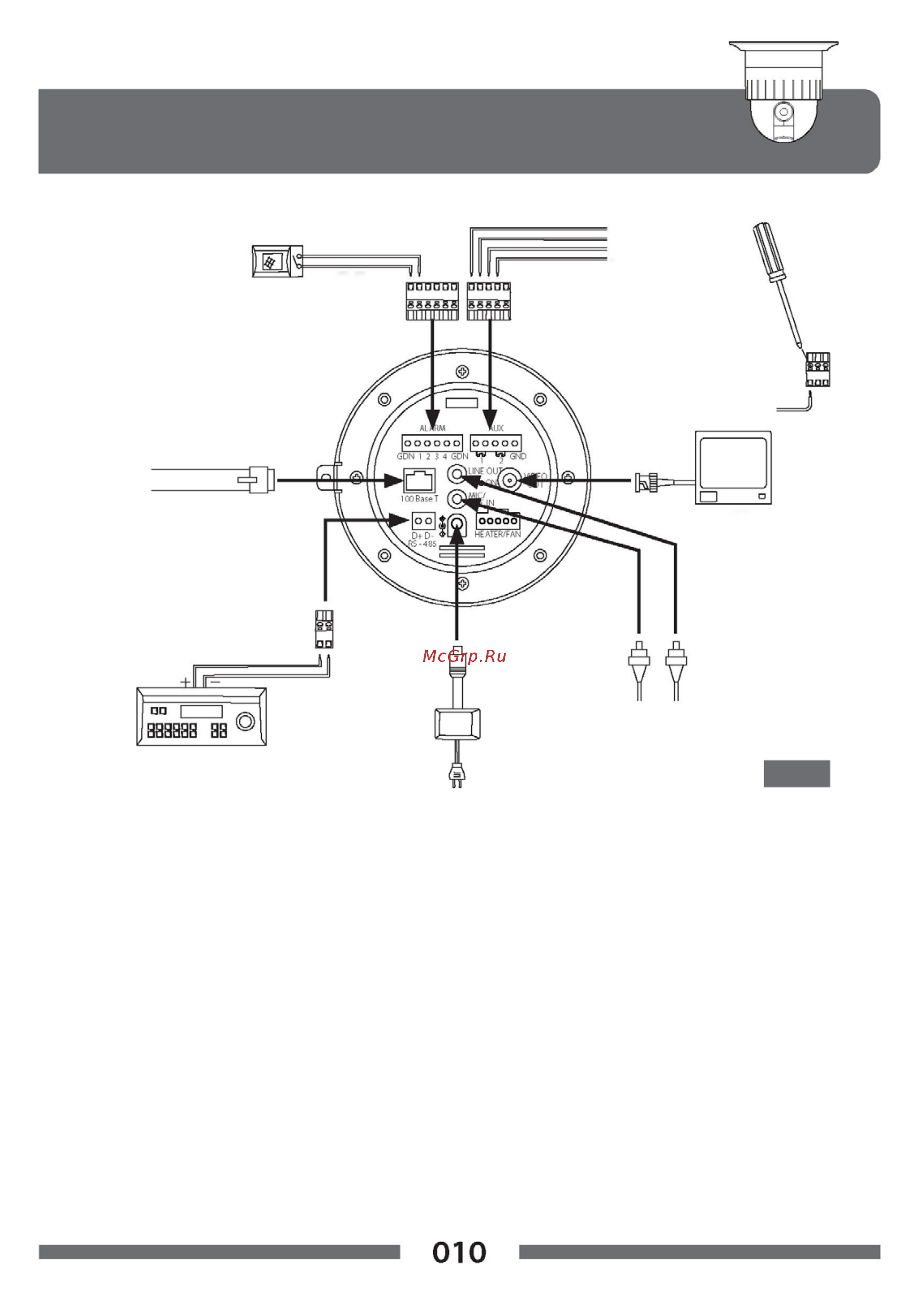

РИС. 8
АДАПТЕР ПОСТ. ТОКА
ПОСТОЯННЫЙ ТОК 12В
IP-КАМЕРА «ПАНОРАМА/НАКЛОН/ЗУМ» ДЛЯ УСТАНОВКИ В ПОМЕЩЕНИИ
КЛЕММНАЯ КОЛОДКА
(ШТЕКЕРНЫЙ РАЗЪЕМ)
A-4. Источник питания постоянного тока: подключение адаптера постоянного тока
12В к данному разъему для подачи питания в сетевую камеру.
A
-6. Микрофон/линейный вход: подсоединение внешнего аудио источника или
микрофона.
A
-7. Линейный выход: подключение динамиков со встроенным усилителем. Звук с
удаленного источника воспроизводится через линейный выход в
двунаправленном аудио режиме.
A
-8. 100Base-T: Ethernet-разъем 100 Мбит/с (RJ-45). 2 индикатора на Ethernet-
разъеме отображают статус PTZ-камеры следующим образом:
• Индикатор статуса (двухцветный - красный/зеленый): индикатор светится
зеленым или красным в зависимости от статуса.
-
Зеленый: зеленый цвет означает, что камера работает в нормальном
режиме.
Непрерывный зеленый свет указывает на возможность передачи данных
.
Мигающий зеленый свет означает, что кто-то подключен к PTZ-камере.
- Красный: непрерывный или мигающий красный свет
означает, что аппаратные
средства в неисправном состоянии.
