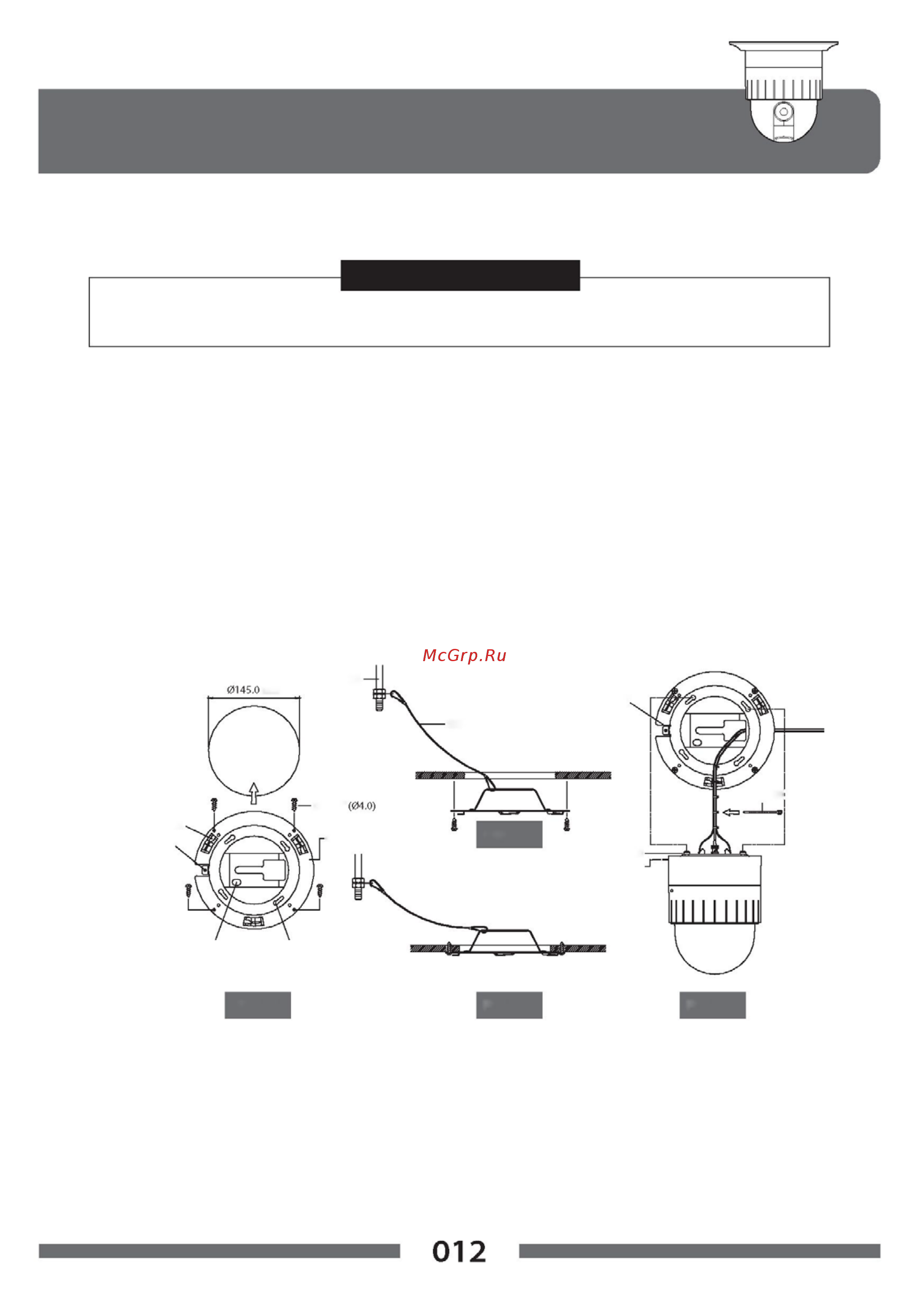

Установка
Б. Монтаж на потолке
СОДЕРЖАНИЕ
1. Кронштейн для монтажа на потолке
Б
-1. Следует выбрать место, которое способно выдержать вес камеры - около 2 кг.
Б
-2. В потолке устройте отверстие диаметром 0,145 мм (РИС. 9).
Прикрепите страховочный провод к подвесному устройству и закрепите его
другим концом на кронштейне (РИС.10).
Б
-3. Установите монтажный кронштейн с помощью 4 нарезных винтов диаметром 4
мм (РИС. 11).
Б
-4. Для удобства провода можно скрепить с помощью кабельных стяжек (РИС. 12).
Б
-5. Пропустите провода через прямоугольное отверстие.
Вставьте монтажный зажим и поверните камеру против часовой стрелки (РИС
.
13).
мм
ПОДВЕСНОЕ УСТРОЙСТВО
СТРАХОВОЧНЫЙ ПРОВОД
ФИКСИРУЮЩИЙ ЗАЖИМ 1.
КАБЕЛЬНАЯ СТЯЖКА
ВИНТ
ПОТОЛОЧНЫЙ КРОНШТЕЙН
РИС. 10
ОТВЕРСТИЕ ДЛЯ КРЫШКИ
ФИКСИРУЮЩИЙ ЗАЖИМ 1.
МОНТАЖНЫЙ ЗАЖИМ
ФИКСИРУЮЩИЙ ЗАЖИМ 2.
МОНТАЖНОЕ ОТВЕРСТИЕ
ОТВЕРСТИЕ ДЛЯ СТРАХОВОЧНОГО
ПРОВОДА
РИС.9
РИС. 11
РИС. 12
Б-6. Закрепите камеру, закрутив винты на фиксирующих зажимах 1 и 2 (РИС. 14).
Б-7. Установите крышку, вставив фиксатор крышки и закрутив ее по часовой стрелке (РИС. 15).
