11
Техническое обслуживание
Техническое обслуживание компрессора и
воздушных линий
Каждые 150 часов эксплуатации проверяйте
воздуховод и топливопроводы. Они должны
быть герметичны.
Раз в сезон проверяйте ротор (29) и щетки (30)
компрессора. Во время технического обслужи-
вания не бросайте детали компрессора, храни-
те их в сухом месте, так как влага и грязь могут
повредить компрессор. Заменяйте изношенные
ротор и щетки (если хотя бы одна щетка из че-
тырех износилась, необходимо заменить все

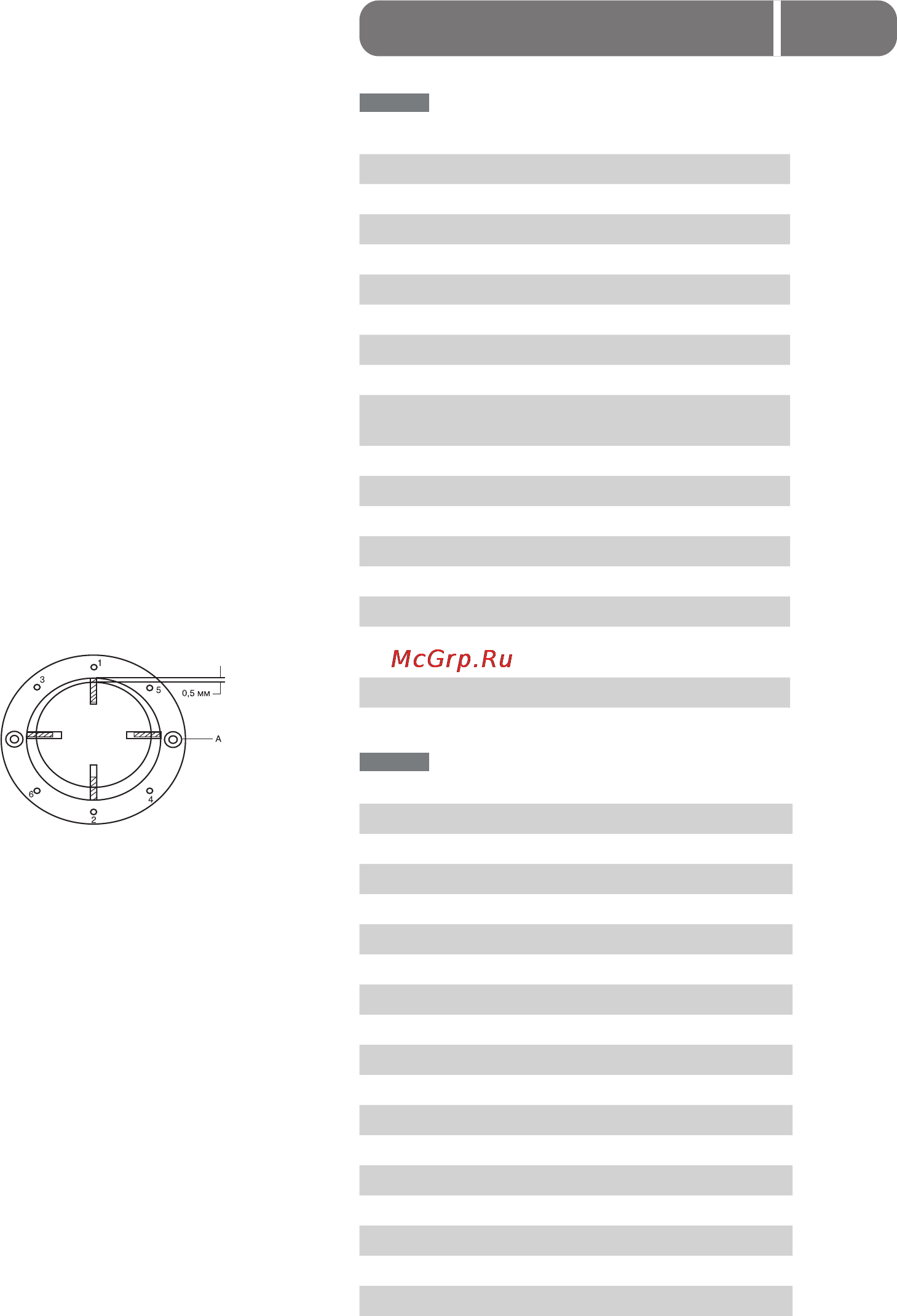

четыре). Соберите компрессор, учитывая, что
желобки лопастей должны быть направлены к
центру ротора, и зазор между ротором и статор-
ным кольцом (31) должен быть 0,5мм, как пока-
зано на рис 1. Прикрутите плиту компрессора
в последовательности, указанной на рисунке 1
(мотор при этом должен быть выключен).
Рис. 1
Раз в сезон проверяйте, чтобы рабочее дав-
ление соответствовало давлению, указанному
в технических характеристиках. При необхо-
димости, отрегулируйте давление с помощью
регулировочного ниппеля (20) и зафиксируйте
его с помощью гайки (22).
Текущий ремонт
Ремонт теплогенератора должен производить-
ся лицами, прошедшими обучение и имеющи-
ми группу по электробезопасности не ниже III.
Ремонт теплогенератора производить после
полного отключения его от сети и остывания
камеры сгорания до комнатной температуры.
Ремонт, связанный со вскрытием и разборкой
теплогенератора (замена фотодатчика, элект-
родов, мотора и т.д.) должен производиться в
специализированных мастерских.
Техническое характеристики
Параметр/Модель BHDN-21S
Тепловая мощность, кВт 21,0
Потребляемая мощность, кВт 0,
Номинальный ток, А 1,
Давление топлива, Бар 0,
Напряжение питания, В~Гц 220~0
Расход топлива, кг/ч 1,
Расход воздуха, м/ч
1000
Топливо Дизельное
топливо
Объем бака, л 1,0
Способ подачи топлива компрессор
Степень защиты IP 20
Класс электрозащиты I класс
Вес нетто, кг ,
Вес брутто, кг ,
Размеры прибора, мм,
длина*ширина*высота
100х10х
Размеры в упаковке, мм 10х0х20
Комплектность
Наименование Кол-во, шт
Дизельный теплогенератор 1
Труба 1
Ручка 1
Подставка 1
Ось с кронштейнами 1
Колесо ф10мм
2
Болт М*1
Болт М*0
Гайка М
Шайба *12
Стопорная шайба М
Стопор-шайба ф10 2
Крышка ступицы колеса 2
Упаковочный мешочек 1
Паспорт 1
Коробка упаковочная 1
